Noyau de caméra thermique non refroidi à intégration rapide avec une résolution de 640 x 512 et un pas de pixel de 8 μm pour une détection précise NETD de 30 mK
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Fréquence d'images | 30/50Hz |
|---|---|---|---|
| Consommation d'énergie | 0,4W | NETD typique | ≤30mK |
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| Mettre en évidence | Caméra thermique 640x512 de bourdon de LWIR,Caméra thermique de bourdon de lutte contre l'incendie de LWIR,Module non refroidi de caméra de RoHS Lwir |
||
Description de produit

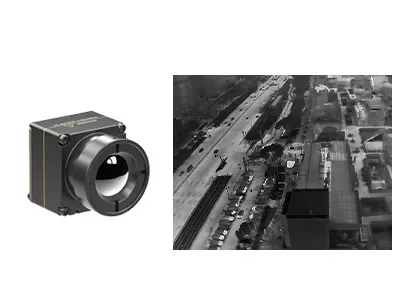

Core de caméra thermique non refroidie à intégration rapide avec détecteur infrarouge 640x512 8μm
Vue d'ensemble du produit
Conçu pour l'intégration d'un système d'imagerie thermique portable, l'iTL608 est un noyau de caméra thermique LWIR non refroidi à haute intégration avec un équilibre supérieur entre taille et poids.Mesure seulement 13 * 13 * 18.3 mm et pesant 6,7 ± 1,5 g avec une lentille de 6 mm, il minimise le volume et la charge de l'appareil pour la conception de produits portables.
Intégré à un détecteur infrarouge VOx haut de gamme, il offre une résolution de 640 * 512 à une hauteur de pixel de 8 μm et une sensibilité thermique exceptionnelle inférieure à 30 mK,assurer la détection précise de légères variations de température dans les scénarios ambiantsIl prend en charge le démarrage rapide de 6 secondes, les fréquences d'images commutables de 30/50Hz et l'optimisation intégrée de l'image NUC et 3DNR pour fournir des images thermiques cohérentes et à faible bruit.
Avec une plage de température de travail complète de -40°C à +70°C, il maintient un fonctionnement stable dans des environnements extérieurs et industriels difficiles.Compatible avec plusieurs lentilles et interfaces classiques, y compris MIPI, USB 2.0 et BT.656, et prenant en charge la sortie RAW/YUV plus la commande série/I2C, l'iTL608 réduit les coûts de R&D et raccourcit le temps de mise sur le marché des appareils portables, de la vision nocturne et des dispositifs de surveillance de sécurité.
Principales caractéristiques
- Une conception extrêmement légère- Taille compacte de 13 * 13 * 18,3 mm et poids de 6,7 ± 1,5 g (y compris l'objectif de 6 mm) avec les plus hauts niveaux d'intégration de sa catégorie
- Haute sensibilité, détection précise- une taille de pixel ultra-petite de 8 μm avec une résolution de 640 * 512 offrant des détails fins et des images claires, avec un NETD typique ≤ 30mK permettant une détection fiable des différences de température subtiles
- Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application, prend en charge plusieurs interfaces de sortie d'image, y compris MIPI / USB 2.0 / BT.656, avec sortie de données d'image RAW et YUV et commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'immatriculation |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640*512 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 30/50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse à base d'acides gras |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le numéro de téléphone est le TTL-232/USB2.0/I2C. |
| Interface vidéo numérique | Le système de transmission de l'électricité est utilisé pour les télécommandes.656 |
| Voltage d'alimentation | 4 à 5,5 V |
| Consommation d'énergie typique | 0.4W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 6 mm: 13 * 13 * 18,3 mm (diamètre extérieur de lentille Φ12,3 mm) Avec une lentille de 8,7 mm: 13 * 13 * 19,8 mm (diamètre extérieur de lentille Φ15,6 mm) Avec lentille de 16,7 mm: 13 * 13 * 27,9 mm (diamètre extérieur de lentille Φ22,2 mm) Avec lentille de 30 mm: 13 * 13 * 39 mm (diamètre extérieur de lentille Φ36 mm) |
| Poids (y compris la lentille) | 6.7±1,5 g (6 mm) de lentille 7.5 ± 1,5 g (objectif de 8,7 mm) Lentille de 17 ± 1,5 g (16,7 mm) 42.7±1,5 g (30 mm de lentille) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance, le système de surveillance doit être configuré de manière à ce que les appareils de surveillance soient équipés d'un système de surveillance de sécurité. |
Applications industrielles
- Lutte contre les incendies de forêt
- Maintenance de la puissance
- Inspection du photovoltaïque
- Surveillance de la sécurité
- Appareils portables
- Appareils portables
À propos de nous
Notre vision:Pour repousser les limites de la détection et transformer la façon dont les gens se connectent avec le monde qui les entoure.
Notre mission:Pour exploiter la puissance de la technologie de détection infrarouge pour transformer les industries dans le monde entier, permettant des décisions plus intelligentes, des environnements plus sûrs et un avenir plus connecté.
Notre valeur:Pour créer une technologie infrarouge avancée qui rend le monde meilleur.
Questions fréquemment posées
1À propos du détecteur infrarouge des emballages métalliques.
Les emballages métalliques utilisent une coque en tube métallique, un refroidisseur thermoélectrique (TEC) et un getter à colonne.Le TEC joue un rôle important en stabilisant la température de fonctionnement de sorte que le détecteur infrarouge fonctionne à température ambiante, améliorant ainsi la capacité des capteurs d'imagerie thermique à s'adapter à des environnements extrêmes tels que le brouillard, la pluie et la neige, etc.
Toutefois, l'inconvénient est que le coût est trop élevé, représentant plus de 60% du coût total de la production de l'ensemble des produits non refroidis, et provoque un long cycle de production.Une telle méthode d'emballage est conçue pour des applications haut de gamme.
