Module thermique non refroidi 12μM Typical NETD 40mk de la caméra 640x512 pour des bourdons
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.7W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD typique | ≤40mK | Débit d'images | 30Hz |
Surligner | Module thermique non refroidi de la caméra 640x512,Module thermique 12uM de caméra de bourdons,Caméra thermique de bourdon de NETD 40mk |

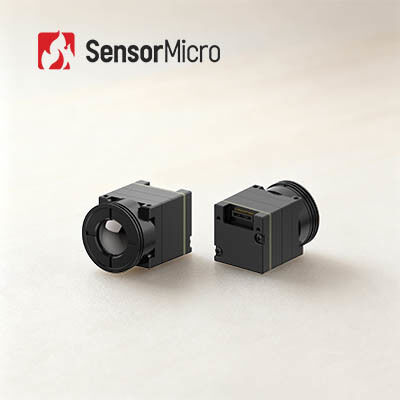

Module thermique non refroidi de la caméra 640x512 pour des bourdons 12μM Typical NETD≤40mk
Le noyau infrarouge de caméra d'iTL612R intègre le détecteur thermique infrarouge de niveau du paquet de gaufrette de 640x512/12μm (WLP). C'est un module radiométrique non refroidi de formation d'images thermiques de LWIR pour des bourdons avec le domaine spectral de 8 à 14μm.
caractéristiques thermiques de module de la caméra iTL612 dans la présentation pointue et croquante d'image, la dimension compacte et le coût bas. Orienté pour l'échange entièrement optimisé, le module thermique non refroidi d'iTL612R fournit à une solution fiable pour l'intégration de système infrarouge l'espace limité. Sa structure compacte a atteint le niveau supérieur du même module de spécifications. Elle a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.
Le module iTL612 thermique est particulièrement développé pour le champ de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, le Forest Fire Prevention, la sécurité urbaine etc.
Conception compacte et légère
• Taille : 21mm×22.3mm×27.3mm (avec la lentille de 9.1mm)
• Poids : 20.8g±1.5g (avec la lentille de 9.1mm)
• Consommation de puissance faible aussi bas que 0.7W
Image claire et radiométrie précise
• Algorithme tout neuf de processus d'image : NUC/3DNR/DNS/DRC/EE
• Appui Windows/Linux/ARM SDK
• Appui mesure régionale, de point et d'isotherme de température
Diverses interfaces pour l'intégration facile
• DVP/LVDS/USB2.0 interfaces, sortie de données d'image de RAW/YUV, contrôle de porte série
Modèle | iTL612/R |
Représentation de détecteur d'IR | |
Matériel sensible | Oxyde de vanadium |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | ≤40mk |
À traitement d'images | |
Débit d'images | 30Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) De-bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Caractéristiques électriques | |
Interface externe standard | 30Pin_HOURS : DF40C-30DP-0.4V (51), (HEURES, mâle) |
La carte d'expansion d'USB | Type-c |
Interface de communication | RS232-TTL/USB2.0 |
Interface visuelle de Digital | CMOS8/USB2.0 |
Tension d'alimentation | 3.3V±0.1V VOLTS CONTINU |
Puissance typique | 0.7W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~+50°C |
Chaîne de mesure de la température | -20°C~+150°C, 0°C~550°C ; Personnalisation et expansion de soutien |
Exactitude de mesure de la température | Plus grand de ±3°C ou de ±3% (@23℃±3℃) |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Appui Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 21×22.3×27.3 (avec la lentille de 9.1mm) |
Poids | 20.8g±1.5g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C~+70°C |
Température de stockage | -45°C~+85°C |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Certificats | ROHS2.0/REACH |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Le module de formation d'images thermiques d'iTL612/R peut être intégré dans des charges utiles d'UAV et des dispositifs portables de sorte que soit très utilisée dans les domaines de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, Forest Fire Prevention, la sécurité urbaine etc.
1.What la différence est-elle entre la faible luminosité, l'IR actif et la formation d'images thermiques ?
La faible luminosité a besoin de lumière naturelle et transforme l'image faible de lumière naturelle en image électronique augmentée par l'intensificateur d'image ;
L'IR actif émet activement la lumière infrarouge et la poutre infrarouge d'utilisations reflétées par la cible. Il a la dissimulation très pauvre ;
La formation d'images thermiques n'a besoin d'aucune lumière et est une vision nocturne infrarouge passive qui détecte la différence de rayonnement infrarouge entre les cibles et la scène ou les différentes parties d'un objet. ne pas être affecté par les changements des conditions d'allumage environnants, pendant la nuit ou même du brouillard, de la pluie et d'autres environnements durs.
2. Pouvez-vous bloquer la formation d'images thermiques ?
Dans la plupart des cas, vous ne pouvez pas. Mais les rayons infrarouges ne peuvent pas pénétrer des murs, et également le verre peut bloquer l'IR. Ainsi, si vous ne voulez pas être détecté, vous pouvez cacher derrière le verre ou les murs pour bloquer la formation d'images thermiques.
