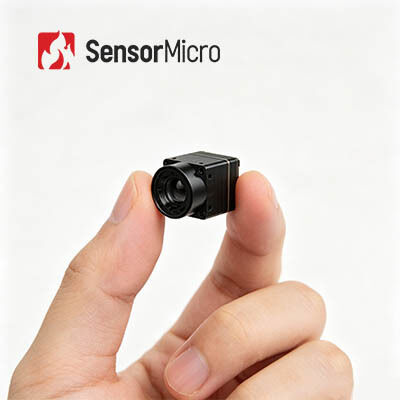

Core de caméra thermique non refroidie à intégration rapide avec une résolution de 640x512 et une hauteur de pixel de 8 μm pour une NETD ≤ 30 mK
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Pas de pixels | 8μm | NETD typique | ≤30mK |
|---|---|---|---|
| Résolution | 640x512 | Consommation d'énergie | 0,4W |
| Gamme spectrale | 8~14μm | Fréquence d'images | 30/50Hz |
| Mettre en évidence | Caméra thermique de bourdon rapide d'intégration,Caméra thermique de bourdon infrarouge non refroidi de détecteur,caméra thermique du bourdon 0.7W |
||
Description de produit
Noyau de caméra thermique à intégration rapide avec détecteur infrarouge non refroidi 640x512 8μm
Présentation du produit
Simplifiez le développement de vos produits d'imagerie thermique avec le noyau infrarouge iTL608 hautement adaptable. Conçu pour réduire les barrières techniques liées à l'intégration secondaire, ce noyau compact prend en charge plusieurs options de lentilles optiques configurables pour s'adapter à différents scénarios d'application et demandes de distance focale.
Il dispose de protocoles de sortie grand public complets, notamment MIPI, USB 2.0 et BT.656, avec des modes de sortie de données d'image doubles RAW et YUV flexibles. Les utilisateurs peuvent facilement mettre en œuvre la configuration des paramètres de l'appareil et le contrôle des fonctions via le port série ou la communication I2C.
Au-delà d'une compatibilité exceptionnelle, il maintient des performances d'élite de qualité industrielle : structure miniaturisée ultra-légère, imagerie haute résolution 640*512, détection sensible ≤ 30 mK, démarrage rapide, optimisation intelligente de l'image et fonctionnement stable à large température. Il s'agit du noyau plug-and-play le plus rentable pour les appareils thermiques portables, les petits équipements de surveillance et les outils de vision nocturne portables.
Principales caractéristiques
- Conception extrêmement légère- Taille compacte de 13 * 13 * 18,3 mm et poids de 6,7 ±1,5 g (y compris un objectif de 6 mm) - Parmi les niveaux d'intégration les plus élevés de sa catégorie
- Haute sensibilité, détection précise- Taille de pixel ultra-petite de 8 μm avec une résolution de 640 * 512, offrant des détails fins et des images claires - NETD typique ≤ 30 mK, permettant une détection fiable des différences subtiles de température
- Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application - Prend en charge plusieurs interfaces de sortie d'image, notamment MIPI/USB 2.0/BT.656 - Sortie de données d'image RAW et YUV, avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL608 |
|---|---|
| Indicateurs de détecteurs IR | |
| Matériel sensible | VOX |
| Résolution | 640*512 |
| Taille des pixels | 8μm |
| Réponse spectrale | 8 μm ~ 14 μm |
| NETD typique | ≤30mK |
| Traitement d'images | |
| Fréquence d'images numérique | 30/50Hz |
| Heure de démarrage | ≤6s |
| Vidéo numérique | RAW/YUV/TMP |
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). |
| Logiciel PC | |
| Logiciel | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | Interface de connecteur 34 broches : BP04SD-34-0065-R0 |
| Interface de communication | TTL-232/USB2.0/I2C |
| Interface vidéo numérique | MIPI/USB2.0/BT.656 |
| Tension d'alimentation | 4-5,5V |
| Consommation électrique typique | 0,4W |
| Mécanique | |
| Taille (y compris l'objectif) | Avec objectif 6 mm : 13 * 13 * 18,3 mm (diamètre extérieur de l'objectif Φ12,3 mm) Avec objectif 8,7 mm : 13 * 13 * 19,8 mm (diamètre extérieur de l'objectif Φ15,6 mm) Avec objectif 16,7 mm : 13 * 13 * 27,9 mm (diamètre extérieur de l'objectif Φ22,2 mm) Avec objectif 30 mm : 13 * 13 * 39 mm (diamètre extérieur de l'objectif Φ36 mm) |
| Poids (y compris l'objectif) | 6,7 ± 1,5 g (objectif 6 mm) 7,5 ± 1,5 g (objectif 8,7 mm) 17 ± 1,5 g (objectif 16,7 mm) 42,7 ± 1,5 g (objectif 30 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | 5,35 g, vibration aléatoire, 3 axes |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 6/8,7/16,7/30 mm |
Applications industrielles
Le module d'imagerie thermique iTL608 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Profil de l'entreprise
Notre vision :Repousser les limites de la perception et transformer la façon dont les gens se connectent au monde qui les entoure.
Notre mission :Exploiter la puissance de la technologie de détection infrarouge pour transformer les industries du monde entier, permettant des décisions plus intelligentes, des environnements plus sûrs et un avenir plus connecté.
Notre valeur :Créer une technologie infrarouge avancée qui rend le monde meilleur.
Foire aux questions
1. Qu’est-ce que la sensibilité thermique ?
La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR). Elle est directement liée à la clarté mesurée par la caméra thermique. Il s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milliKelvins (mK). Plus la valeur de sensibilité thermique est petite, plus la sensibilité est élevée et plus l'image est claire.
2. Quelles sont les applications de l’imagerie thermique ?
La mesure de la température et l’imagerie tous temps sont deux fonctions de base de la technologie d’imagerie thermique infrarouge. Les produits développés sur la base de ces deux technologies sont largement utilisés dans les domaines de la sécurité et de la surveillance, des charges utiles de drones, de l'inspection industrielle, de la lutte contre les incendies, de la maintenance prédictive, de l'ADAS, de la prévention des épidémies, de l'AIoT, etc.
3. Qu'est-ce que SWaP3 ?
SWaP3 fait référence à la taille, au poids, à la puissance, aux performances et au prix. Il indique la tendance technologique de l’industrie infrarouge.
