L'OEM a refroidi le module de caméra avec le détecteur infrarouge de MWIR MCT 1280x1024 12um

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS1212
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 1280x1024 Lancement de pixel 12μm
NETD ≤20mK Domaine spectral 3.7~4.8μm MW
Taille 149x58.5x71mm Débit d'images 1~100Hz réglable
Surligner

L'OEM a refroidi le module de caméra

,

module de la caméra 12um refroidi par détecteur infrarouge

,

Modules de caméra refroidis par détecteur de MWIR

Laisser un message
Description de produit

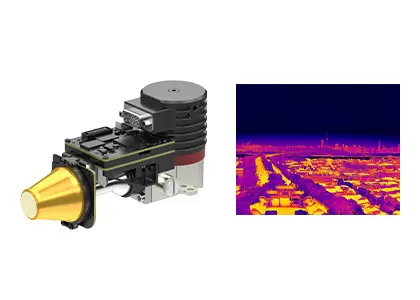

L'OEM a refroidi le module de caméra avec le détecteur infrarouge de MWIR MCT 1280x1024 12um


Module thermique de la haute définition EYAS1212



1280x1024 de haute résolution/12μm MCT MWIR a refroidi le module infrarouge avec le conseil de proximité



Description de produit



EYAS1212 est le 1280 un x1024 basé par module infrarouge refroidi analogique-numérique de haute résolution compose le lancement IR FPA de 12μm.



Ce module d'ANNONCE inclut un conseil de proximité qui fournit la synchronisation de FPA, et les alimentations d'énergie sensibles. En outre, l'interface de lien de caméra produit les données 16bit brutes qui simplifient fortement l'intégration du détecteur au système.



Par conséquent, le module de l'ANNONCE EYAS1212 le rend facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur le détecteur infrarouge refroidi par μm de GST C1212M 1280x1024@12, développement secondaire rapide de début et de raccourcir leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.



Équipé du circuit de traitement des signaux de haute performance, l'EYAS que la série a refroidi le module d'ANNONCE s'applique à tout le MCT&T2SL a refroidi les détecteurs infrarouges par GST.


Caractéristiques principales



Détecteur infrarouge refroidi de haute performance
• Sensibilité thermique élevée avec le meilleur NETD<18mk



Facile à se développer et intégrer
• Données brutes de la sortie 16bit d'interface de Cameralink, contrôle de porte série
• Structure intégrée qui a à dimension cohérente avec le détecteur



Objectif en mouvement à grande vitesse de capture
• La fréquence de cadre de sortie est réglable à 1~100Hz



Spécifications produit



Modèle EYAS1212
Représentation de détecteur d'IR
Résolution 1280x1024
Lancement de pixel 12μm
Cryocooler RS058F
Domaine spectral 3.7μm~4.8μm MW
Temps de refroidissement (25°C) ≤6min
NETD optimal (20°C) ≤20mK
Mode fonctionnant
Débit d'images 1~100Hz réglable
Mode fonctionnant Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou
Spécifications électriques
Interface externe standard QSH 60pin
Vidéo de Digital Cameralink : Données brutes de la sortie 16bit
Synchronisation externe CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC
Communication Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps
Alimentation d'énergie 1 panneau de représentation de la Manche : 5V
La 1 Manche Cryocooler : 24V
Puissance stable 9W
Dimension (millimètres) 149×58.5×71
Poids ≤680g
La température fonctionnante -40°C | +60°C
Grandeur de vibration Vibration : Transport à grande vitesse monté sur véhicule de GJB
Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce



Applications industrielles



Le module de la formation d'images thermiques EYAS1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.



L'OEM a refroidi le module de caméra avec le détecteur infrarouge de MWIR MCT 1280x1024 12um 0



Nos avantages



L'OEM a refroidi le module de caméra avec le détecteur infrarouge de MWIR MCT 1280x1024 12um 1



FAQ



1. Quelle est sensibilité thermique ?

La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.



2. Quelles sont les applications de la formation d'images thermiques ?

La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans la sécurité et la surveillance, les charges utiles d'UAV, l'inspection industrielle, l'entretien de lutte contre l'incendie et prévisionnel, l'ADAS, la prévention épidémique, l'AIoT etc.



3. Quel est détecteur de MCT/HgCdTe ?

MCT, également appelé HgCdTe, se rapporte au Mercury-cadmium-Tellurid qui est un composé chimique de tellurure de cadmium (CdTe) et tellurure de mercure (HgTe) et un matériel commun dans des détecteurs photoélectriques. Le détecteur de MCT/HgCdTe est un détecteur photoconducteur qui fonctionne à un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.
