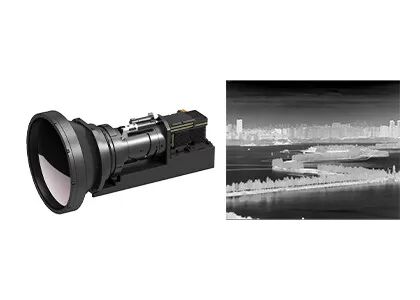

Lentille thermique refroidie 60~240mm/F4 du module 640x512/15μM With Continuous Zoom
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Domaine spectral | 3.7~4.8μm MW | Débit d'images | 50Hz/100Hz |
Taille | 125x92x67mm | Poids | ≤650g |
Surligner | Module thermique refroidi 640x512,Module thermique refroidi 15uM,Noyau thermique de caméra de la lentille F4 |
Lentille thermique refroidie 60~240mm/F4 du module 640x512/15μM With Continuous Zoom
Module de caméra refroidi par MWIR de la consommation 640x512/15μm MCT de puissance faible de contrat de GAVIN615B
GAVIN615B est un mi module refroidi de formation d'images thermiques de vague développé par la technologie des sondes globale (GST). Il se compose d'un détecteur de 640x512/15µm HgCdTe MWIR IR avec le cryocooler RS046, l'électronique de matériel et de divers algorithmes à traitement d'images sont également inclus déjà pour présenter des images thermiques pointues et claires.
Configuré avec le cryocooler RS046, le GAVIN615B est très compact dans la taille, mesurant 125x92x67mm dans la dimension et pesant moins que 650g dans le poids. C'est puissance stable est aussi bas que 12w. Avec l'interface standard industrielle de cameralink, la caméra ou l'intégrateur système infrarouge peut concevoir ou intégrer leur propre caméra complète facilement basée sur le module de formation d'images thermiques de GAVIN615B.
GAVIN que la série a refroidi le module thermique utilise GST MCT &T2SL a refroidi des détecteurs d'IR et intègre de divers algorithmes à traitement d'images pour produire des images infrarouges claires dans l'obscurité totale ou les mauvaises conditions. Il peut détecter et identifier des risques et des menaces au moment de fond pour présenter plus de détails de cible à la distance courte.
Détection de long terme de rassemblement
• Sensibilité thermique élevée
• Champ visuel large
• La détection de long terme, avion peut être détectée à 60km loin
Intégration facile dans le système
• Interface de Cameralink/DVP, sortie d'image de RAW/YUV
• Un grand choix de zooms optiques continus sont disponibles
Modèle | GAVIN615B |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 15μm |
Cryocooler | RS046 |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
À traitement d'images | |
Débit d'images | 50Hz/100Hz |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | ×1/×2/×4 |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | J30JZ 25pin |
Vidéo analogue | Pal |
Vidéo de Digital | 16bit RAW/YUV : 16bit DVP/Cameralink a produit |
Synchronisation externe | Synchronisation externe de cadre : Niveau RS422 |
Communication | RS422, 115200bps |
Alimentation d'énergie | 20~28VDC |
Puissance stable | 12W |
Dimension (millimètres) | 125×92×67 |
Poids | ≤650g |
La température d'opération | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Lentille optique | |
Lentille facultative | Bourdonnement continu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Le module infrarouge thermique de caméra de GAVIN615B est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quel est sensiivity thermique ?
La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.
2.What la différence est-elle entre les détecteurs non refroidis et refroidis d'IR ?
Il y a actuellement deux types de capteurs infrarouges de formation d'images thermiques sur le marché, refroidis et non refroidis.
Le détecteur non refroidi d'IR fonctionne à la température ambiante. Il est basé sur l'industrie de semi-conducteur et habituellement peut être fabriqué ainsi en grand volume avec la petite taille et le coût bas. Les détecteurs non refroidis d'IR sont très utilisés dans portatif/tenu dans la main/périphériques mobiles.
Des détecteurs refroidis d'IR sont empaquetés dans une unité qui les garde à l'extrêmement - la basse température qui sera soutenue par un refroidisseur de cryo. Ils sont beaucoup plus grands, plus chers et moins fiables que les capteurs non refroidis, principalement dus aux systèmes de refroidissement complexes qu'ils exigent. Cependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent habituellement avec la longue optique de longueur focale pour réaliser la mission de long terme.
