Module thermique refroidi avec détecteur infrarouge MCT MWIR 640x512 / 15 µm
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN615B |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | ≤ 20mk |
|---|---|---|---|
| Gamme spectrale | 3,7 ~ 4,8 μm MW | Fréquence d'images | 50Hz/100Hz |
| Taille | 125x92x67mm | Poids | ≤650g |
| Mettre en évidence | Détecteur infrarouge de MCT MWIR,15uM a refroidi le module thermique,MCT a refroidi le module thermique 640x512 |
||
Description de produit

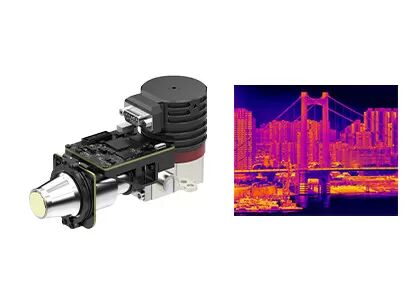

Module thermique refroidi avec détecteur infrarouge MCT MWIR de 640x512 / 15μM
Module de caméra MWIR refroidi GAVIN615B
GAVIN615B Module de caméra refroidie MCT MWIR compact à faible consommation électrique 640x512 / 15 μm
Description du produit
GAVIN615B est un module d'imagerie thermique à ondes moyennes refroidi développé par SensorMicro. Il se compose d'un détecteur IR MWIR HgCdTe 640x512 / 15μm avec cryocooler RS046,L'électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires..
Le GAVIN615B est configuré avec un cryocooler RS046, de taille très compacte, mesurant 125x92x67mm de dimension et pesant moins de 650g de poids.Avec interface cameralink standard industrielle, caméra infrarouge ou intégrateur de système peuvent concevoir ou intégrer leur propre caméra complète facilement sur la base du module d'imagerie thermique GAVIN615B.
Principales caractéristiques
- Sensitivité élevée, NETD≤20mK
- Détection à longue portée
- Taux d'images réglable
- Facilité d'intégration dans le système
Spécifications du produit
| Modèle | Le groupe GAVIN615B |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résultats de l'enquête |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Temps de refroidissement (20°C) | ≤ 7 minutes |
| NETD (20°C) | ≤ 20 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 épingles |
| Vidéo analogique | - Je ne sais pas. |
| Vidéo numérique | 16 bits RAW/YUV: sortie 16 bits DVP/Cameralink |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 20 à 28 VDC |
| Consommation d'électricité stable | 12 W |
| Dimension (mm) | 125 x 92 x 67 |
| Le poids | ≤ 650 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom continu 60 à 240 mm/F4 15 à 300 mm/F4 21 à 420 mm/F4 35 à 690 mm/F4 |
Applications industrielles
Le module de caméra infrarouge thermique GAVIN615B est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Portfolio de produits diversifié
Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
Une grande variété de produits
Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performance exceptionnelle
Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.
Facilité d'intégration
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Questions fréquemment posées
1Qu'est-ce que la sensibilité thermique?
La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR).Il est directement lié à la clarté mesurée par l'imagerie thermiqueIl s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milli-Kelvin (mK).plus la sensibilité est élevée et plus l'image est claire.
2Quelles sont les applications de l'imagerie thermique?
La mesure de la température et l'imagerie par tous les temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge.Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, les charges utiles des drones, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, le système ADAS, la prévention des épidémies, l'IAOT, etc.
