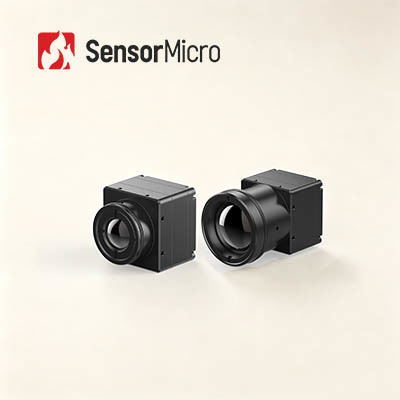

640x512 Résolution 12μm Pixel Pitch ≤25mK NETD Module d'imagerie thermique LWIR non refroidi

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN612G2
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 NETD ≤25mK/F1.0/25℃
Consommation d'énergie 0.65W Gamme spectrale 8~14μm
Pas de pixels 12μm Fréquence d'images numérique 25/30/50 Hz
Mettre en évidence

Module clair pointu non refroidi de formation d'images thermiques

,

Module 8um de formation d'images thermiques

,

Noyau thermique de caméra du l'échange-c LWIR
Laisser un message
Description de produit
SWaP-C Module d'imagerie thermique nette et nette LWIR non refroidi 8~14 μm
Module d'imagerie thermique SWaP-C non refroidi LWIR 640x512 de 12 μm
Le noyau d'imagerie thermique COIN612G2 exploite une résolution de 640 × 512, une hauteur de pixel de 12 μm ApexCore micro-bolomètre au niveau de la gaufre, une matrice de plan focale infrarouge,augmenté par des circuits de traitement de signal dédiés et des algorithmes d'amélioration d'image en plusieurs étapes pour réaliser une différence de température équivalente bruit typique (NETD) de ≤ 25mKLes couches de communication matérielle sont conformes aux protocoles de bus série largement adoptés, tandis que les modules de sortie vidéo multicanal prennent en charge l'USB 2.0, DVP, LVDS et BT.656 formats de transmission.
Les opérateurs et les intégrateurs peuvent choisir parmi un éventail complet de lentilles infrarouges assorties pour répondre aux exigences optiques de l'inspection industrielle, de la surveillance de la sécurité,Systèmes d'observation sur le terrain et de détection AIoTL'extraction de points d'accès en temps réel et la sortie de trame thermique de haute fidélité minimisent le travail d'adaptation algorithmique et matérielle dans le développement secondaire, positionnant le COIN612G2 comme un système entièrement fonctionnel.unité d'intégration thermique prête à l'emploi optimisée en termes de coûts.
Principales caractéristiques
Sous-système d'imagerie complet et rentable
Le détecteur ApexCore au niveau de la wafer fournit ≤25mK NETD; la combinaison de FPA et de la pile d'algorithmes supprime le bruit d'image et améliore le contraste cible
Facteur de forme minimal, faible dissipation de puissance
Taille: 25,4 mm × 25,4 mm × 15,7 mm; poids: 15 ± 1 g; consommation d'énergie typique de 0,65 w
Hardware modulaire pour une intégration rationalisée
Système de montage modulaire d'objectif avec plusieurs options de distance focale; sorties vidéo numériques multi-normes; données RAW/YUV pixel configurables avec interface de commande en série
Spécifications du produit
Modèle Le montant de la taxe est fixé au montant de la taxe.
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 25mK/F1.0/25°C
Traitement des images
Taux de cadrage numérique 25/30/50 Hz
Temps de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique Les produits doivent être présentés dans un emballage de qualité supérieure
Algoritme d'image Correction de la non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression à portée dynamique (DRC)
Amélioration des bords (EE)
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel ICC Module de commande et affichage vidéo
Électricité
Interface externe standard Le système de détection de l'urine doit être équipé d'un système de détection de l'urine.
Tableau d'extension Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil.
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
Voltage d'alimentation 4.5 à 5,5 V
Consommation d'énergie typique 0.65W
Les appareils électroménagers
Taille du noyau nu ((mm) 25.4 x 25.4 x 15. Je vous en prie.7
Poids du noyau nu (g) 15 ± 1 g
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques
Lentilles optiques La valeur de la couleur de l'éclairage doit être supérieure ou égale à la couleur de l'éclairage.
Niveau de protection IP67 ((Objectif avant)
Applications industrielles
Le module d'imagerie thermique COIN612G2 est appliqué dans le domaine de la thermographie, de la surveillance de la sécurité, des charges utiles des drones, des robots, du matériel intelligent, des systèmes ADAS, de la lutte contre les incendies et du sauvetage.
La thermographie
Sécurité et surveillance
Pompes et sauvetage
Charge utile des drones
Une vision personnelle
ADAS
Je vous en prie.
Autres applications
Service personnalisé
  • Personnalisation du produit:Adapter les configurations et les algorithmes pour répondre aux exigences spécifiques du secteur
  • Assistance technique et formation sur place:Fournir aux principaux clients une formation pratique sur la mise en place du système et la formation opérationnelle
  • Innovation commune pour les nouveaux produits et marchés:Collaborer avec les clients pour co-développer des solutions d'application infrarouges innovantes
Questions fréquemment posées
Dans quelles industries les détecteurs infrarouges/noyaux de caméra thermique peuvent-ils être utilisés?
Nos détecteurs infrarouges / noyaux de caméra thermique sont largement utilisés dans de nombreuses industries telles que:
  • Pour les appareils de traitement de la chaleur:Maintenance de l'énergie, vision artificielle, climatisation des bâtiments, métallurgie pétrochimique, maintenance prédictive, prévention des épidémies
  • Sécurité et surveillance:Cité sûre, surveillance des infrastructures, sécurité des frontières, navigation maritime, sécurité des mines
  • Pompes et sauvetage:Prévention des incendies de forêt, prévention des incendies, recherche et sauvetage
  • Charge utile des drones:Inspection de l'équipement, application de la loi et sauvetage, application en lutte contre les incendies, observation des animaux
  • Personnellement:Loisirs en plein air, observation des animaux, patrouille de police
  • Je vous en prie.Conduite autonome, système avancé d'assistance au conducteur, véhicules spéciaux
  • Je vous en prie.Maison intelligente, matériel intelligent, soins intelligents, robots
  • Autres:Système de vision de vol amélioré, détection de gaz, agriculture et pâturage, recherche scientifique
