Module de caméra thermique MWIR refroidi 1280x1024 avec fréquence d'images réglable de 1 à 100 Hz et pas de pixel de 12 µm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | EYAS G1212MA |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Pas de pixels | 12μm |
|---|---|---|---|
| NETD | 18 mK(F2/F4) | Gamme spectrale | 3,7 ~ 4,8 μm MW |
| Taille | 148×59×80mm | Fréquence d'images | 1 ~ 100 Hz réglable |
| Mettre en évidence | MCT MWIR a refroidi le module de caméra,100Hz a refroidi le module de caméra,module de caméra de 1280x1024 Mwir |
||
Description de produit

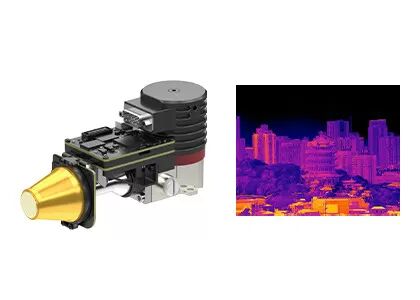

Module caméra thermique refroidi MCT MWIR 1280x1024 avec fréquence d'images de 1 à 100 Hz
Module infrarouge refroidi MCT MWIR haute résolution 1280x1024 / 12 µm avec carte de proximité
Le module AD refroidi EYAS G1212MA se compose d'un détecteur infrarouge MWIR refroidi haute définition mégapixel 1280*1024/12 µm avec une carte d'acquisition analogique-numérique (AD). Équipé d'un cryorefroidisseur Stirling rotatif RS058, il délivre une sortie vidéo numérique stable en convertissant les signaux analogiques du détecteur en flux numériques de haute qualité. Conçu pour les clients OEM, l'EYAS G1212MA permet des tests de détecteurs plus rapides, une intégration système simplifiée et des cycles de développement accélérés.
Caractéristiques principales
Conversion analogique-numérique, développement accéléré
- Basé sur un détecteur infrarouge MWIR refroidi haute performance avec circuit AD pour la conversion analogique-numérique
- Conception intégrée avec des dimensions cohérentes avec le détecteur
Imagerie mégapixel, redéfinir la clarté
- Équipé d'un détecteur infrarouge refroidi MWIR haute résolution 1280*1024/12 µm
- Offre 4 fois la clarté du module AD MWIR 640*512 pour une imagerie plus fine et plus détaillée
Excellentes performances, intégration facile
- Fréquence d'images élevée réglable de 1 à 100 Hz, capable de capturer des cibles en mouvement rapide
- L'interface Cameralink sort des données brutes 16 bits, avec contrôle par port série
Spécifications du produit
| Modèle | EYAS G1212MA |
|---|---|
| Indicateurs | |
| Résolution | 1280*1024 |
| Taille des pixels | 12 µm |
| Réponse spectrale | 3,7 µm ± 0,2 µm à 4,8 µm ± 0,2 µm |
| NETD du détecteur IR (23 °C) | 18 mK (F2/F4) |
| Mode de fonctionnement | |
| Fréquence d'images | 1 à 100 Hz, réglable |
| Mode de fonctionnement | Instantané |
| Modes d'intégration ITR/IWR | Anti-éblouissement Mode fenêtré |
| Électrique | |
| Interface externe standard | 60 broches : 37201-SM060-032W1R01 5 broches : A1257WR-S-5P-LCP |
| Vidéo numérique | CameraLink 16 bits (mode CameraLink DualBase) |
| Synchronisation externe | CC1 : Synchronisation de trame externe |
| Communication | CameraLink UART (par défaut) / RS232 (personnalisable) Débit en bauds : 9600 bps (par défaut) |
| Alimentation | Carte AD : 5V Cryorefroidisseur : 24V |
| Puissance stable (23 °C) | ≤ 12W |
| Temps de refroidissement (23 °C) | ≤ 7 min |
| Dimensions (mm) | 148*59*80 |
| Poids (g) | ≤ 630 |
| Température de fonctionnement | -40 °C à +71 °C |
Applications industrielles
Le module d'imagerie thermique EYAS G1212MA est largement utilisé dans de nombreux domaines tels que le contrôle non destructif, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, etc.
Avantages du portefeuille de produits
Portefeuille de produits diversifié
Une large gamme de formats de produits comprenant des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.
Richesse de la variété des produits
Plusieurs résolutions de réseau, tailles de pixels, bandes d'ondes et combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performances exceptionnelles
- Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et forte fiabilité
- Conçu pour fonctionner dans un large éventail de défis environnementaux
Intégration facile
Plusieurs options d'interface rendent l'intégration simple et permettent un développement rapide dans de nombreux domaines d'application.
Questions fréquemment posées
Quelle est la différence entre les détecteurs IR non refroidis et refroidis ?
Il existe actuellement deux types de capteurs d'imagerie thermique infrarouge sur le marché : les refroidis et les non refroidis. Les détecteurs IR non refroidis fonctionnent à température ambiante. Ils sont basés sur l'industrie des semi-conducteurs et peuvent donc généralement être fabriqués en grand volume, de petite taille et à faible coût. Les détecteurs IR non refroidis sont largement utilisés dans les appareils portables/à main/mobiles. Les détecteurs IR refroidis sont conditionnés dans une unité qui les maintient à une température extrêmement basse, supportée par un cryorefroidisseur. Ils sont beaucoup plus grands, plus chers et moins fiables que les capteurs non refroidis, principalement en raison des systèmes de refroidissement complexes dont ils ont besoin. Cependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent généralement avec des optiques à longue focale pour atteindre des missions à longue portée.
Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur à plan focal infrarouge refroidi fonctionne à basse température fournie par un refroidisseur de Dewar pour détecteur (DDC). Il a une sensibilité élevée et peut distinguer des différences de température plus subtiles que les détecteurs infrarouges non refroidis. Il peut détecter, identifier et reconnaître des objets à très longue portée, à plus de dix kilomètres. La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport au détecteur non refroidi.
Qu'est-ce que l'imagerie thermique infrarouge ?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (-273 °C) peuvent rayonner des rayons infrarouges. En utilisant le détecteur de caméra infrarouge pour mesurer la différence de température de rayonnement infrarouge entre la cible elle-même et l'arrière-plan, vous pouvez obtenir différentes images infrarouges, également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges ?
Le rayonnement infrarouge émis par la cible pénètre dans la plage de détection du détecteur thermique, puis le détecteur infrarouge convertit le signal de rayonnement de différentes intensités en un signal électrique correspondant, puis, après amplification et traitement vidéo, forme l'image infrarouge observable à l'œil nu.
