Module refroidi de haute résolution 1280x1024 12um de caméra d'OEM MCT MWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 1280X1024 | Lancement de pixel | 12μm |
---|---|---|---|
NETD | ≤20mK | Domaine spectral | 3.7~4.8μm MW |
TAILLE | 149x58.5x71mm | Débit d'images | 1~100Hz réglable |
Surligner | Module refroidi 1280x1024 de caméra,OEM MCT a refroidi le module de caméra,modules de caméra de 12um MWIR |

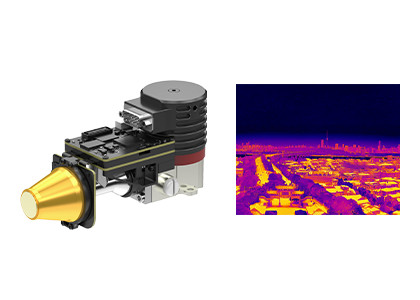

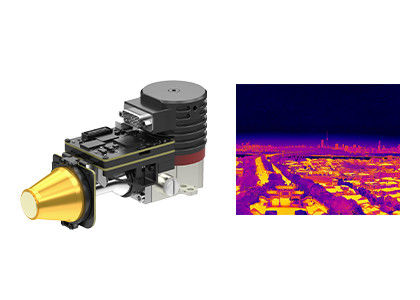

1280x1024 de haute résolution/12μm MCT MWIR a refroidi le module infrarouge avec le conseil de proximité
EYAS1212 est le 1280 un x1024 basé par module infrarouge refroidi analogique-numérique de haute résolution compose le lancement IR FPA de 12μm.
Ce module d'ANNONCE inclut un conseil de proximité qui fournit la synchronisation de FPA, et les alimentations d'énergie sensibles. En outre, l'interface de lien de caméra produit les données 16bit brutes qui simplifient fortement l'intégration du détecteur au système.
Par conséquent, le module de l'ANNONCE EYAS1212 le rend facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur le détecteur infrarouge refroidi par μm de GST C1212M 1280x1024@12, développement secondaire rapide de début et de raccourcir leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.
- Facile à se développer et intégrer
- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série
- La structure intégrée, dimensions sont compatible au détecteur
- Simple-approvisionnement 5V
- Capable de capturer l'objectif en mouvement à grande vitesse
Modèle | EYAS1212 |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Cryocooler | RS058F |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (25°C) | ≤6min |
NETD optimal (20°C) | ≤20mK |
Mode fonctionnant | |
Débit d'images | 1~100Hz réglable |
Mode fonctionnant | Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
Spécifications électriques | |
Interface externe standard | QSH 60pin |
Vidéo de Digital | Cameralink : Données brutes de la sortie 16bit |
Synchronisation externe | CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC |
Communication | Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps |
Alimentation d'énergie | 1 panneau de représentation de la Manche : 5V La 1 Manche Cryocooler : 24V |
Puissance stable | 9W |
Dimension (millimètres) | 149×58.5×71 |
Poids | ≤680g |
La température fonctionnante | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Le module de la formation d'images thermiques EYAS1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quel est détecteur de MCT/HgCdTe ?
MCT, également appelé HgCdTe, se rapporte au Mercury-cadmium-Tellurid qui est un composé chimique de tellurure de cadmium (CdTe) et tellurure de mercure (HgTe) et un matériel commun dans des détecteurs photoélectriques. Le détecteur de MCT/HgCdTe est un détecteur photoconducteur qui fonctionne à un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.
2. Quel est détecteur de T2SL ?
T2SL se rapporte au type-II super-réseau, qui est un matériel artificiel avec l'hétérojonction périodique alternative de croissance à la taille de nanomètre. Il a l'uniformité élevée et la propriété optique supérieure, telle que la masse efficace de grand électron, le grand coefficient d'absorption et le rendement quantique élevé. Comparé au détecteur infrarouge de MCT, le détecteur infrarouge de T2SL a la bonne uniformité matérielle, le coût bas, et la représentation semblable au détecteur infrarouge de MCT dans la bande de vague moyenne et longue, mais a de grands avantages dans la bande de vague très longue.
3. Quelle est la différence entre la faible luminosité, l'IR actif et la formation d'images thermiques ?
La faible luminosité a besoin de lumière naturelle et transforme l'image faible de lumière naturelle en image électronique augmentée par l'intensificateur d'image ;
L'IR actif émet activement la lumière infrarouge et la poutre infrarouge d'utilisations reflétées par la cible. Il a la dissimulation très pauvre ;
La formation d'images thermiques n'a besoin d'aucune lumière et est une vision nocturne infrarouge passive qui détecte la différence de rayonnement infrarouge entre les cibles et la scène ou les différentes parties d'un objet. ne pas être affecté par les changements des conditions d'allumage environnants, pendant la nuit ou même du brouillard, de la pluie et d'autres environnements durs.
4. Pouvez-vous bloquer la formation d'images thermiques ?
Dans la plupart des cas, vous ne pouvez pas. Mais les rayons infrarouges ne peuvent pas pénétrer des murs, et également le verre peut bloquer l'IR. Ainsi, si vous ne voulez pas être détecté, vous pouvez cacher derrière le verre ou les murs pour bloquer la formation d'images thermiques.
