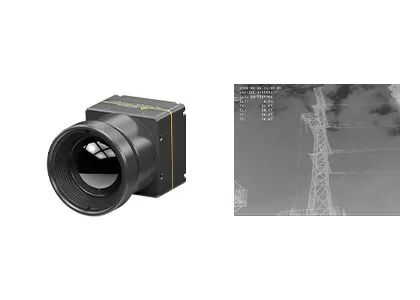

noyau thermique de caméra d'UAV de 640x512 12µm pour les véhicules aériens téléguidés
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDomaine spectral | 8~14μm | Résolution | 640x512 / 12μm |
---|---|---|---|
Température ambiante | -20℃~+550℃ (personnalisable) | NETD | <40mK |
Exactitude de la température | ±3℃ ou ±3% | Taille | 25.4x25.4x14.1mm |
Surligner | noyau thermique de caméra d'UAV 12um,Noyau thermique de caméra de véhicules aériens téléguidés,Noyau thermique de caméra de bourdon d'UAV |
640x512 / caméra thermique d'UAV de 12μm, caméra de formation d'images thermiques pour les véhicules aériens téléguidés
La caméra thermique de COIN612R pour le bourdon est développée par la technologie des sondes globale (GST). Elle est petite dans la taille et lumière dans le poids, qui peut être facilement intégré dans les UAV légers pour réaliser la surveillance tous temps des conditions d'air et de terre.
Le noyau infrarouge de caméra de COIN612R intègre le détecteur thermique infrarouge de niveau du paquet de gaufrette de 640x512/12μm (WLP). Il comporte dans la présentation pointue et croquante d'image, la dimension compacte et le coût bas. Ce module thermique de caméra a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.
La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing du capteur thermique de détecteur et du module thermique de capteur d'image. Nous pouvons fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.
- Mini Size
- Poids léger
- NETD≤50mk
- Image de haute qualité
- Consommation de puissance faible
- Développement et intégration rapides
Modèle | COIN612R |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | ≤50mk |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | <5s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656 ; USB2.0 ; Ligne de paramètre de mesure de la température de soutien |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 (sortie de YUV) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement |
Algorithme d'image | NUC/3DNR/DNS/DRC/EE |
Spécifications électriques | |
Interface externe standard | 30pin_HOURS |
Mode de communication | RS232-TTL, USB2.0 |
Tension d'alimentation | 3.5~5.5V |
Puissance typique | <1w> |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Chaîne de mesure de la température | -20°C~150°C, 100°C~550°C (personnalisables) |
Exactitude de la température | Plus grand de ±3°C ou de ±3% (typique) |
SDK | Appui Windows/Linux SDK ; Réalisez l'analyse et la conversion de flux vidéo de la gamme de gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4x25.4x25.8 (avec la lentille de 8.8mm) 25.4X25.4X39.5 (avec la lentille de 13mm) 25.4X25.4X38.3 (avec la lentille de 19mm) |
Poids | 22g±1g (avec la lentille de 8.8mm) 42g±1g (avec la lentille de 13mm) 40g±1g (avec la lentille de 19mm) |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 8.8mm/13mm/19mm |
La caméra thermique de COIN612R pour l'UAV peut être utilisée pour l'inspection de courant électrique, l'inspection photovoltaïque, la détection de protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le secours en cas de catastrophe et la délivrance, la prévention d'incendie de forêt, la sécurité urbaine etc.
1.What est la formation d'images thermiques infrarouge ?
En nature, tous les objets dont la température est plus haute que zéro absolu (- ℃ 273) peuvent rayonner les rayons infrarouges. À l'aide du détecteur infrarouge de caméra pour mesurer la différence de la température de rayonnement infrarouge entre la cible elle-même et le fond, vous pouvez obtenir les différentes images infrarouges, qui s'appellent également les images thermiques.
2. Comment font les détecteurs infrarouges travail ?
Le rayonnement infrarouge qui a émis par la cible écrit la gamme de détection du détecteur thermique, puis du détecteur infrarouge convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
3.What les avantages sont-ils des détecteurs infrarouges refroidis ?
Le détecteur infrarouge refroidi de plan focal fonctionne à une basse température qui est fournie par un refroidisseur de vase Dewar de détecteur (ddc). Il a la sensibilité élevée et peut distinguer une différence plus subtile de la température que le détecteur infrarouge non refroidi. Il peut détecter, identifier et identifier des objets à un à très grande portée qui est plus de dix kilomètres loin. La structure du détecteur refroidi est très complexe qui des résultats dans un coût relativement élevé que le détecteur non refroidi.
