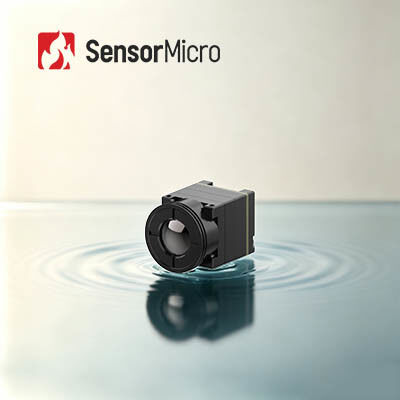

Module de caméra thermique à résolution non refroidie de 640x512 avec poids léger et faible consommation d'énergie

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ROHS2.0/REACH
Numéro de modèle iTL612PLUS
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Gamme spectrale 8~14μm Résolution 640x512 / 12μm
NETD ≤25mK Consommation électrique typique 0.65W
Fréquence d'images numérique 25/30 Hz/50 Hz Tension d'alimentation 4,2-5,5V
Mettre en évidence

Noyau thermique de caméra de bourdon léger

,

Caméra thermique de obscurcissement linéaire de bourdon de mode

,

Noyau thermique de caméra d'UAV de RoHS
Laisser un message
Description de produit

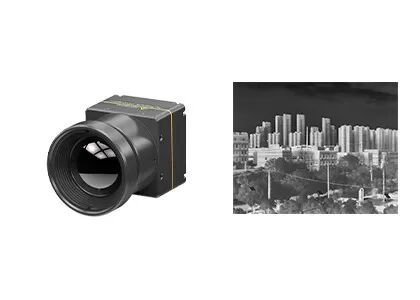

Module de caméra thermique 640x512/12μm non refroidi Poids léger
Vue d'ensemble du produit

Le noyau de la caméra thermique iTL612 PLUS est développé par SensorMicro.ce qui le rend facilement intégrable dans les caméras de sécurité pour toutes les applications de surveillance météo.

Construit autour du détecteur de niveau de wafer ApexCore 640×512/12μm, ce noyau de caméra établit de nouvelles normes en SWaP (Taille, Poids et Puissance) avec une section transversale de seulement 17,3×17,3 mm et un poids de 13,7 g.Prise en charge d'interfaces de sortie multiples, y compris DVP8, LVDS, MIPI et USB 2.0, et BT.656, il offre une sensibilité thermique exceptionnelle de ≤ 25 mK tout en consommant aussi peu que 0,65 W.

Principales caractéristiques
  • Une légèreté inégalée et une charge minimale
    Taille ultra-miniature: 17,3 × 17,3 × 24,2 mm (y compris l'objectif de 9,1 mm)
    Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm)
    Consommation d'énergie extrêmement faible: aussi faible que 0,65 W
  • Propulsé par ApexCore, plus sensible et plus clair
    Développé sur la base du détecteur infrarouge ApexCore de nouvelle génération avec une sensibilité thermique ≤ 25 mK
    Amélioré avec des algorithmes de traitement d'image avancés pour une clarté d'image supérieure
  • Développement facile et intégration transparente
    Plusieurs options de lentilles disponibles pour différents scénarios d'application
    Prend en charge plusieurs interfaces de sortie d'image: DVP8, LVDS, MIPI, USB 2.0, et BT.656
    Sortie de données RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
Modèle Le numéro d'immatriculation du véhicule
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 25 mK
Traitement des images
Taux de cadrage numérique 25/30 Hz et 50 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 (Noir chaud/blanc chaud/pseudo couleur)
Électricité
Interface externe standard Interface 30Pin_HRS: DF40C-30DP-0.4V ((51)
Interface externe MIPI Interface du connecteur 34Pin_Panasonic: AXE634124
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2.656
Voltage d'alimentation 4.2-5.5V
Consommation d'énergie typique 0.65W
Les appareils électroménagers
Taille (y compris la lentille) 17.3×17.3×24.2 (objectif de 9,1 mm)
17.3×17.3×30.2 (13mm)
17.3×17.3×38 (24mm)
17.3×17.3×54 (45 mm)
Poids (y compris la lentille) 13.7 ± 0,5 g (objectif de 9,1 mm)
17.9±0,5g (13 mm de lentille)
27.3±0,5 g (24 mm) de lentille
Lentille de 45 mm, 51 ± 0,5 g
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35g, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 30 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance de l'état de l'air:
Applications industrielles
Lutte contre les incendies de forêt Maintenance de la puissance Inspection du photovoltaïque Surveillance de la sécurité Appareils portables Appareils portables
Avantages du produit
Portfolio de produits diversifié

Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.

Une grande variété de produits

Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.

Performance exceptionnelle

Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.

Facilité d'intégration

Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.

Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?

L'imagerie thermique par infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets, afin de formuler des images de ceux-ci,ou obtenir des informations de température des objets, même dans des environnements de faible visibilité.

Comment fonctionne l'imagerie thermique infrarouge?

Le système d'imagerie thermique infrarouge est une technologie de détection et d'identification passive sans contact.Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge du tableau de plan focal à travers le système optique infrarouge qui peut passer par le rayonnement infrarougeLe détecteur thermique convertit le signal de rayonnement d'intensité différente en le signal électrique correspondant, puis, par amplification et traitement vidéo,forme l'image infrarouge qui peut être observée à l'œil nu.
