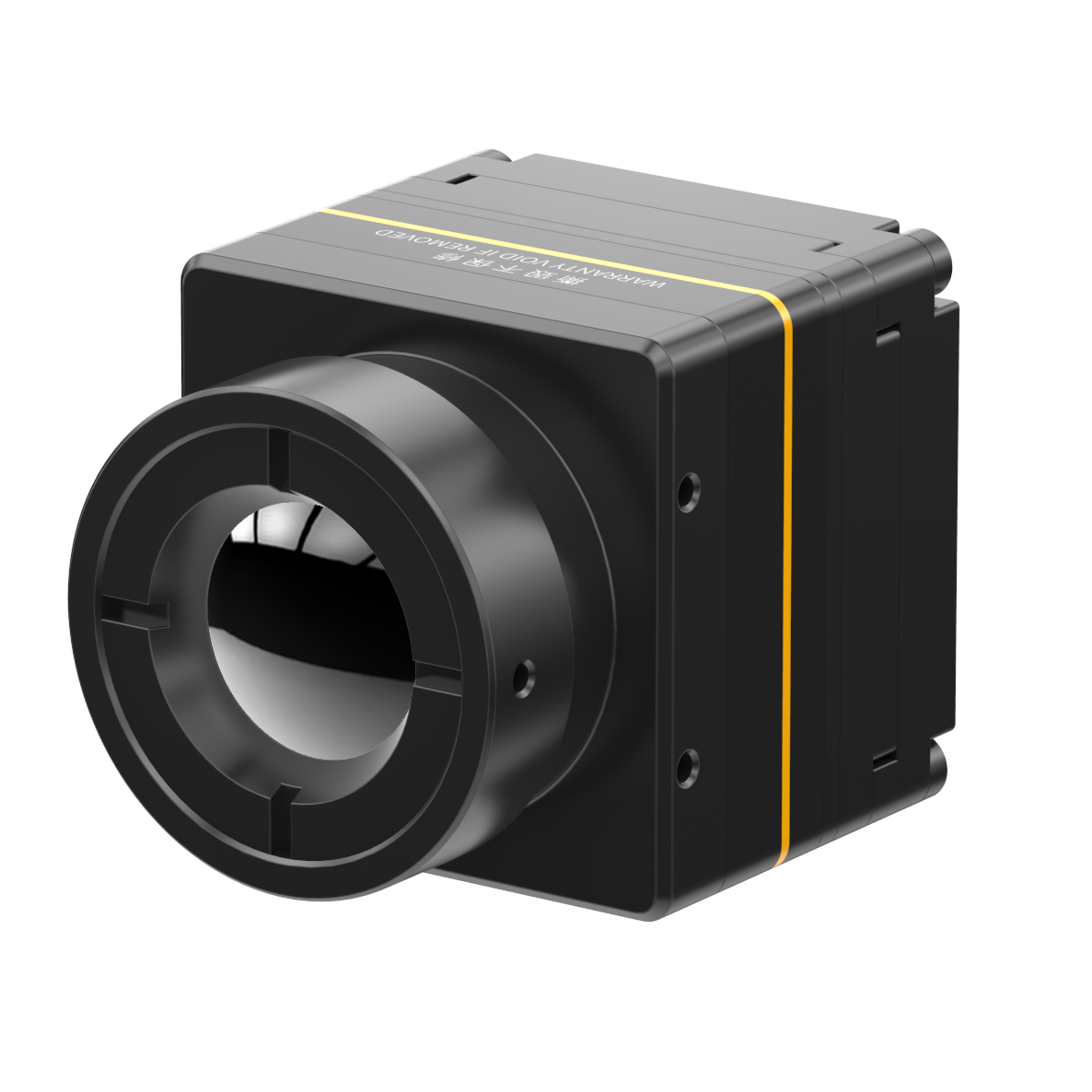

Module de caméra thermique non refroidi avec résolution 640x512 Faible consommation d'énergie 0,7 W et taille compacte 22,2 × 22,2 × 23,9 mm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | MICO608 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 /8μm | NETD | ≤30mK |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Taille (mm) | 22,2 × 22,2 × 23,9 (avec objectif 6 mm) |
| Vidéo numérique | USB/MIPI | Vidéo analogique | PAL (par défaut) / NTSC |
| Mettre en évidence | Module thermique non refroidi de la caméra IP67,Module thermique de caméra d'algorithme intelligent d'image,Caméra de sécurité thermique de Vox |
||
Description de produit
Module de caméra thermique non refroidi avec divers algorithmes d'image intelligents
Présentation du produit
Module de caméra thermique non refroidi LWIR pour caméra de sécurité thermique
Le module infrarouge non refroidi COIN417G2 est une version de nouvelle génération de COIN417 développée par SensorMicro. Il intègre un détecteur d'imagerie infrarouge 400x300@17μm (WLP), un circuit de traitement du signal haute performance et un algorithme de traitement d'image. Il existe trois types de lentilles pour le module thermique COIN417G2 : des lentilles athermiques fixes 9,1㎜/13㎜/19㎜ pour différentes distances d'observation.
En utilisant le détecteur infrarouge WLP et en optimisant le SWaP (taille, poids et puissance), la consommation électrique typique du COIN417G2 a été réduite de 50 %, passant de 1,4 W à 0,7 W, tout en maintenant les performances. Le temps de démarrage est considérablement réduit de 10 s à 3,5 s. Le module garantit le niveau de protection IP67 et réussit les tests ESD : décharge par contact ±4KV, décharge dans l'air ±8KV.
Le module infrarouge COIN417G2 offre une imagerie thermique nette et nette, une taille compacte et un faible coût. Il comprend une fonction thermographique en option avec une plage de mesure de -20 ℃ à 550 ℃ pour la mesure de la température industrielle (prend en charge la personnalisation et l'extension).
Le module thermique COIN417G2 répond aux exigences de mesure de température à distance et peut être intégré à diverses caméras thermiques.
Principales caractéristiques
Compatibilité grand public, rentable
- Équipé d'un détecteur infrarouge ApexCore 640 × 512/8 μm, offrant une imagerie thermique claire avec un rapport coût-performance exceptionnel
- Intégré à une puce ASIC dédiée pour une efficacité énergétique élevée
Conception SWaP optimisée
- Dimension en coupe : seulement 22,2 × 22,2 × 23,9 mm (y compris un objectif de 6 mm)
- Pesant seulement 17 ± 1,5 g
- Faible consommation d'énergie : 680 mW
Développement facile et intégration rapide
- Sortie vidéo analogique native ou vidéo numérique, prenant en charge les normes CVBS/USB/MIPI – aucun développement supplémentaire requis
- Montage facile avec un minimum d'effort de conception structurelle
Spécifications du produit
| Modèle | MICO608 |
|---|---|
| Détecteur IR | |
| Matériel sensible | VOX |
| Résolution | 640×512 |
| Taille des pixels | 8µm |
| NETD | ≤30mK/F1.0/25℃ |
| Réponse spectrale | 8~14μm |
| Lentille optique | |
| Mise au point/F# | 3.2/F1.0 | 6mm/F1.0 | 8,7 mm/F1,0 |
| Champ de vision | 91°(H)×73°(V) | 47,7°(H)×38,2°(V) | 33°(H)×26°(V) |
| Plage de détection (8 pixels) | 99 m (personne mesurant 5'11") 360m (véhicule 4m×3m) |
| Taper | Athermique à mise au point fixe |
| Premier scellement/revêtement de lentille | IP67 |
| Traitement d'images | |
| Vidéo analogique | PAL (par défaut) / NTSC |
| Vidéo numérique | USB/MIPI |
| Fréquence d'images | 25 Hz/30 Hz |
| Heure de démarrage | ≤6s |
| Algorithme d’images | NUC/RDC/DNS/DDE/SFFC |
| Pseudo-couleur | 11 types - personnalisables |
| Interface électrique | |
| Interface externe standard | Interface 3 broches (A1251-WV-S-3P) | Interface 9 broches (A1251-WV-S-9P) | Interface 26 broches (DF56C-26S-0.3V-51) |
| Interface vidéo | CVBS | USB | MIPI |
| Alimentation | |
| Tension d'alimentation | C.C : 5 V ~ 24 V |
| Consommation d'énergie constante | ≤680mW@5V, 23±3℃ |
| Mécanique | |
| Taille | 22,2 mm × 22,2 mm × 23,9 mm (y compris un objectif 6 mm) |
| Poids | 17 ± 1,5 g |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibration | Vibration aléatoire, 5,35 g, 3 axes |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions |
| Attestation | RoHS2.0/Portée |
Applications industrielles
Le module thermique MICO608 peut être utilisé en thermographie, surveillance de sécurité, lutte contre les incendies et sauvetage, extérieur, AIoT, matériel intelligent, ADAS, etc.
Portefeuille de produits diversifié
Une large gamme de formats de produits, notamment des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.
Riche variété de produits
Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d’ondes et d’options d’objectif offrent une plus grande flexibilité pour diverses applications.
Performances exceptionnelles
Imagerie claire, taille compacte, faible consommation d'énergie, sensibilité élevée et fiabilité élevée, conçues pour fonctionner dans un large éventail de défis environnementaux.
Intégration facile
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
Pourquoi la technologie d’imagerie thermique est-elle populaire dans la vision nocturne ?
Dans le secteur de la vision nocturne, l'imagerie thermique présente des avantages exceptionnels en matière de détection longue distance, de dissimulation et de résistance aux environnements d'imagerie difficiles.
Quels sont les avantages de l’imagerie thermique infrarouge dans les systèmes de vision des véhicules ?
Les systèmes de vision des véhicules à imagerie thermique infrarouge sont un type de système ADAS (système avancé d'aide à la conduite) qui convertit le rayonnement infrarouge des cibles en images infrarouges visibles à l'œil nu. Le rayonnement infrarouge se produit en continu et n'est pas affecté par des facteurs météorologiques externes. Par conséquent, les systèmes de vision des véhicules pris en charge par la technologie d'imagerie thermique ne sont pas affectés par des conditions telles que la nuit, la pluie, la neige, la brume, le sable et la poussière, et peuvent présenter à tout moment des images claires de la route devant le véhicule, tout en éliminant également les interférences d'éblouissement lors d'une conduite frontale.
