1280x1024 ultra clair 12μm a refroidi le module thermique pour la surveillance de long terme
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDomaine spectral | 3.7~4.8μm (MW) | Utilisé pour | Vidéo surveillance |
---|---|---|---|
Résolution | 1280x1024/12μm | Taille | 165x86x107mm |
Sensibilité élevée | NETD≤20mK | Débit d'images | 50Hz/100Hz |
Surligner | 1280x1024 a refroidi le module thermique,12um ultra clair a refroidi le module thermique,Caméra de sécurité RS422 thermique |

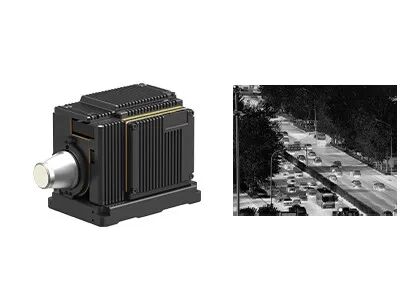

1280x1024 ultra clair 12μm a refroidi le module thermique pour la surveillance de long terme
Le module thermique de haute résolution de la caméra GAVIN1212 intègre le grand détecteur infrarouge refroidi par MWIR de la rangée 1280x1024/12μm avec le refroidisseur de vase Dewar de détecteur (ddc) à l'intérieur.
Le module thermique de haute résolution adopte de divers algorithmes à traitement d'images intelligents, tels que la correction d'irrégularité, le contrôle automatique de gain, et d'autres pour assurer la bonne qualité de formation d'images thermiques. Avec les interfaces riches, petite taille, fiabilité élevée et expansibilité forte, sa conception de module facilite l'utilisateur pour commencer l'intégration rapide. Ce module infrarouge soutient 24/7 surveillance. Il peut être monté sur des plates-formes telles que les caméras de sécurité, les cosses aéroportées, les tourelles etc. de véhicule.
- Répondez aux besoins de la détection de long terme
- Sensibilité élevée, NETD≤20mK
- Champ visuel large, résolution jusqu'à 1280x1024
- Intégration facile dans le système
- Interface de DVP/Cameralink, sortie d'image de RAW/YUV
- Un grand choix de zooms optiques continus sont disponibles
Modèle | GAVIN1212 |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Cryocooler | RS058F |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
À traitement d'images | |
Débit d'images | 50Hz/100Hz |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | ×1/×2/×4 |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | J30JZ 25pin ; Interface spéciale de sortie de HDMI |
Vidéo analogue | / |
Vidéo de Digital | HDMI a produit : YUV Cameralink a produit : 16bit RAW/YUV |
Synchronisation externe | Synchronisation externe de cadre : Niveau RS422 |
Communication | RS422, 115200bps |
Alimentation d'énergie | 24V±1V |
Puissance stable | 16W |
Dimension (millimètres) | 165x86x107 |
Poids | ≤1600g |
La température d'opération | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Lentille optique | |
Lentille facultative | Bourdonnement continu : 37.5~750mm/F4 Bourdonnement fixe : 19mm/F2 ; 40mm/F2 ; 240mm/F2 |
Le module infrarouge thermique de la caméra GAVIN1212 est suitbale pour le système de contrôle de long terme et les environnements complexes, tels que le secteur à peine non peuplé, 24/7 surveillance tous temps, endroit dur de temps.
1. Quelle est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est une méthode d'employer le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets, afin de formuler des images de elles, ou obtenez l'information de la température des objets, même dans des environnements de basse visibilité.
2. Comment fait la formation d'images thermiques infrarouge travail ?
Le système infrarouge de formation d'images thermiques est une détection et une identification de non contact passives de la technologie infrarouge. Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge de rangée de plan focal par le système optique infrarouge qui peut passer par le rayonnement infrarouge. Le détecteur thermique convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
