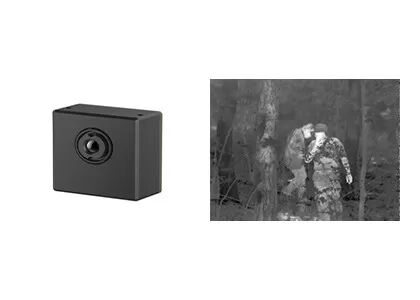

Module thermique infrarouge LWIR non refroidi iLC212 256x192 pour caméra thermique de sécurité
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iLC212 |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | L/C, T/T |
Détails sur le produit
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| Mettre en évidence | Module thermique infrarouge non refroidi de LWIR,Module ILC212 thermique infrarouge,noyau thermique de caméra de la sécurité 256x192 |
||
Description de produit
Module de caméra de sécurité thermique iLC212
iLC212 Module thermique infrarouge LWIR 256x192 / 12μm non refroidi pour caméra thermique de sécurité
Description du produit
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Orienté pour un SWaP-C entièrement optimisé, le module de caméra thermique iLC212 est spécialement conçu pour les clients qui ont des exigences strictes en matière de taille,Poids et coût dans le domaine de la sécurité et de la surveillanceEn raison de sa taille miniature, de son poids léger et de son prix très bas, le noyau thermique iLC212 répond largement aux exigences de prix bas des clients et réduit le temps de développement et les coûts pour eux.
L'iLC212 est très adapté pour être intégré dans des caméras de surveillance avec mesure de température grand angle et proche, telles que des caméras cachées, des caméras numériques, des caméras à dôme, des caméras de boîte, etc.
Principales caractéristiques
- Application SWaP-C entièrement optimisée
- Convient à différentes caméras thermiques de sécurité
- Une large gamme d'applications en imagerie thermique
- Faible consommation électrique
Spécifications du produit
| Modèle | Le montant de l'aide est calculé en fonction de l'activité. |
| Performance du détecteur IR | |
| Matériel | Oxyde de vanadium non refroidi |
| Résolution | 256×192 |
| Taille des pixels | 12 μm |
| Réponse spectrale | 8 μm à 14 μm |
| Résultats | Le système d'échantillonnage doit être conforme à l'annexe I. |
| Traitement des images | |
| Vidéo numérique | RAW/YUV/BT656; prise en charge de la transmission vidéo USB2.0; ligne de paramètre de prise en charge de la mesure de la température |
| Taux de cadrage numérique | 25 Hz/30 Hz |
| Affichage de l'image | Noir chaud/blanc chaud/pseudo-couleur |
| Algoritme d'image | Correction de la non-uniformité (NUC) Réduction du bruit de l'image 3D (3DNR) Réduction du bruit 2D (DNS) Compression à portée dynamique (DRC) Amélioration de l'EE |
| Temps de démarrage | ≤ 3 s |
| Mesure de la température | |
| Plage de température de fonctionnement | -10°C à +50°C |
| Plage de mesure de la température | -20°C~+150°C, Prise en charge de la plage de mesure de la température Extension et personnalisation |
| Précision de mesure de la température | ±3°C/±3% (prenez la valeur la plus élevée) @23°C±5°C; la distance de mesure de la température est de 1,5 m |
| Mesure régionale de la température | Prise en charge de toute mesure de température de zone, valeur maximale, valeur minimale et valeur moyenne de la zone de sortie |
| Le SDK | Version Windows / Linux, réaliser l'analyse du flux vidéo et la conversion du gris en température |
| Interface électrique | |
| Interface externe | Connecteur 30pin_HRS Entrée de puissance Vidéo numérique Le système de communication est compatible avec le système d'exploitation de l'Union européenne.0 GPIO, etc. |
| La communication | Le système de communication est compatible avec le système d'exploitation de l'Union européenne.0 |
| Composante d'expansion | Conseil de la CVP |
| Logiciel pour PC | |
| Logiciel ICC | Module de commande et affichage vidéo |
| Système de puissance | |
| Énergie | DC 3,3 V±0,1 V |
| Dissipation du pouvoir | L'état d'équilibre: 0,70 W/3,3 V @ 23 ± 3 °C |
| Les biens matériels | |
| Des connecteurs | Modèle de connecteur externe: DF40C-30DP-0.4V (51), (HRS-Homme) Modèle de connecteur d'accouplement: DF40C (2.0)-30DS-0.4V (51), (HRS-Femme) |
| Taille | 21 mm × 21 mm × 12,8 mm (y compris l'objectif de 3,2 mm) |
| Le poids | 8.9g±0,5g (y compris l'objectif de 3,2 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C ≈ +70°C |
| Température de stockage | -45°C ≈ + 85°C |
| Humidité | 5% à 95%, sans condensation |
| Résistance aux chocs et aux vibrations | Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions Vibration: 5,35 grammes, trois axes |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentille | |
| Lentille optionnelle | 3.2 mm/F1.1, HFOV: 55,6±2,8°; revêtement: AR |
Applications industrielles
Le module d'imagerie thermique iLC212 est appliqué au domaine de la sécurité et de la surveillance. Il convient à l'intégration dans la caméra cachée, la caméra numérique, la caméra à dôme, la caméra de boîte, etc.
Portfolio de produits diversifié
Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
Une grande variété de produits
Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performance exceptionnelle
Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.
Facilité d'intégration
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Questions fréquemment posées
1Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique infrarouge est une sorte de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Il convertit le rayonnement infrarouge invisible en image thermique infrarouge visible avec la distribution de température de la surface cibleDifférents objets et même différentes parties d'un même objet ont des capacités de rayonnement et une force de réflexion infrarouge différentes.
2Pour quoi l'imagerie infrarouge peut-elle être utilisée?
- La vision nocturne
- Recherche et sauvetage
- Essai non destructif
- Prévention des épidémies
- La thermographie
- Sécurité et surveillance
- Des pompiers.
- Je ne sais pas.
3C'est quoi le module thermique?
Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'une électronique matérielle avec un logiciel et un algorithme intégrés.
