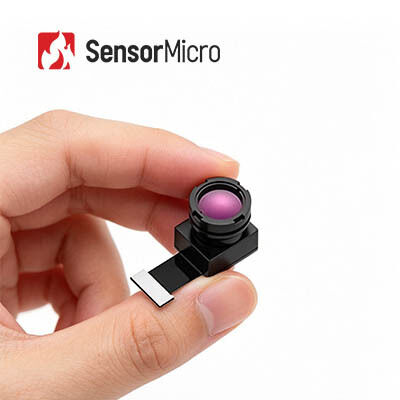

Module thermique infrarouge LWIR non refroidi avec une résolution de 256 x 192 et un pas de pixel de 12 μm pour une plage spectrale de 8 à 14 μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle TIMO212
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Fréquence d'images Thermographie : 25 Hz, Imagerie : 50 Hz Résolution 256x192
Données de production 14 bits RAW Gamme spectrale 8~14μm
Pas de pixels 12μm Précision de la mesure de la température Plus grand de ±2℃ / ±2%
Mettre en évidence

Module thermique infrarouge non refroidi de LWIR

,

Module ILC212 thermique infrarouge

,

noyau thermique de caméra de la sécurité 256x192
Laisser un message
Description de produit
Module thermique infrarouge LWIR non refroidi 256x192 pour caméra thermique de sécurité
Module thermique infrarouge non refroidi de μm de LWIR 256x192/12 pour la caméra thermique de sécurité

Le module d'imagerie IR non refroidi TIMO212 intègre le détecteur infrarouge WLP (Wafer Level Package) à plan focal de 256 x 192/12 μm et peut capturer un spectre infrarouge à ondes longues (LWIR) allant de 8 à 14 μm.

Orienté pour SWaP-C entièrement optimisé, le module de caméra thermique TIMO212 est spécialement conçu pour les clients qui ont des exigences strictes en matière de taille, de poids et de coût dans le domaine de la sécurité et de la surveillance. En raison de sa taille miniature, de son poids léger et de son prix très bas, le noyau thermique TIMO212 répond grandement aux demandes de prix bas des clients et réduit le temps et les coûts de développement.

Le TIMO212 est très approprié pour être intégré dans des applications telles que la sécurité intelligente, l'AloT, l'observation nocturne, les instruments et compteurs et la vision industrielle.

Principales caractéristiques
  • Module ultra-miniature avec optimisation SWaP-C ultime
    • Détecteur emballé au niveau de la tranche + optique au niveau de la tranche + obturateur de valve micro-électromagnétique
    • Le plus petit module thermique infrarouge, permettant une fonctionnalité d'imagerie thermique de base avec une rentabilité maximale
    • Taille compacte, légèreté et faible consommation d'énergie, idéale pour l'intégration dans des appareils miniatures
  • Options optiques flexibles, mesure précise de la température
    • Plusieurs options d'objectif disponibles, notamment grand angle et téléobjectif, pour répondre à divers besoins d'applications
    • Mesure de température de haute précision avec une précision jusqu'à ±2°C ; prend en charge la surveillance de la température régionale et complète
  • Intégration facile, développement rapide
    • Prend en charge l'interface d'image DVP, compatible avec diverses plates-formes intégrées
    • Conforme aux normes environnementales RoHS 2.0
Spécifications du produit
Modèle TIMO212
Résolution 256×192
Taille des pixels 12μm
Réponse spectrale 8-14μm
Mode de mise au point Mise au point libre
Objectif (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Poids (g) 5,1 ± 0,4 | 4,4 ± 0,4 | 2 ± 0,2 | 4,8 ± 0,4
Taille (mm, sans FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Nombre de codes PIN 40PIN
Données de sortie 14 bits brut
Fréquence d'images Thermographie : 25 Hz, Imagerie : 50 Hz
Plage de mesure de la température -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Précision de la mesure de la température Plus grand de ±2℃ / ±2%
Température de fonctionnement -20 ℃ ~ + 60 ℃
Humidité 5%~85%
Température de stockage -45 ℃ ~ + 85 ℃
Attestation RoHS 2.0 / Portée
Applications industrielles

Le module d'imagerie thermique iLC212 est appliqué au domaine de la sécurité intelligente, de l'AloT, de l'observation nocturne, des instruments et compteurs, de la vision industrielle, etc.

Avantages du produit
  • Portefeuille de produits diversifié :Une large gamme de formats de produits, notamment des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.
  • Riche variété de produits :Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d’ondes et d’options d’objectif offrent une plus grande flexibilité pour diverses applications.
  • Performances exceptionnelles :Imagerie claire, taille compacte, faible consommation d'énergie, sensibilité élevée et fiabilité élevée, conçues pour fonctionner dans un large éventail de défis environnementaux.
  • Intégration facile :Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
  • Qu’est-ce que l’imagerie thermique infrarouge ?
    L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur des objets. Il convertit le rayonnement infrarouge invisible en images thermiques infrarouges visibles avec répartition de la température de la surface cible. Différents objets et même différentes parties d'un même objet ont une capacité de rayonnement et une force de réflexion infrarouge différentes.
  • A quoi peut servir l’imagerie infrarouge ?
    Vision nocturne, recherche et sauvetage, tests non destructifs, prévention des épidémies, thermographie, sécurité et surveillance, lutte contre les incendies, etc.
  • Qu'est-ce qu'un module d'imagerie thermique ?
    Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'un matériel électronique avec logiciel et algorithme intégrés. C'est l'unité minimale d'un appareil d'imagerie thermique.
