Module de caméra infrarouge de résolution 640 × 512 avec une sensibilité ≤ 25 mK et une consommation d'énergie ultra faible
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL612 PLUS |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 / 12μm | NETD typique | ≤25mK |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Vidéo numérique | RAW/YUV/Matrix-TEMP |
| Interface de communication | TTL-232/USB2.0 | Fréquence d'images numérique | 25/30/50 Hz |
| Mettre en évidence | Caméra infrarouge de bourdon d'ITL612R,Module infrarouge de caméra de bourdon |
||
Description de produit

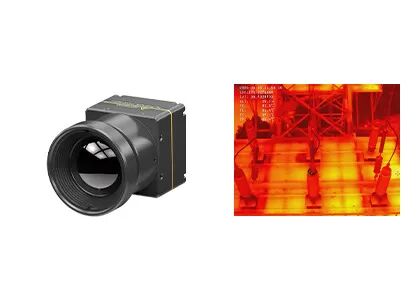

Module de caméra infrarouge pour l'inspection de l'énergie électrique
Imagerie thermique haute résolution
Rédéfinissez ce qui est possible dans l'imagerie thermique compacte. Avec une sensibilité ≤25 mK, traitement d'image de nouvelle génération,et support multi-interface (MIPI)L'intégration n'a jamais été aussi facile.
Principales caractéristiques
- Légèreté inégalée et charge minimale:Taille ultra-miniature: 17,3 × 17,3 × 24,2 mm (y compris l'objectif de 9,1 mm); Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm); Consommation d'énergie ultra-faible: aussi faible que 0,65 W
- Propulsé par ApexCore, plus sensible et plus clair:Développé sur la base du détecteur infrarouge ApexCore de nouvelle génération, avec une sensibilité thermique aussi basse que ≤ 25 mK; Amélioré avec des algorithmes de traitement d'image de nouvelle génération pour une imagerie plus claire
- Développement facile et intégration transparente:Plusieurs options d'objectif sont disponibles pour répondre à divers scénarios d'application; Prend en charge plusieurs interfaces de sortie d'image: DVP8, LVDS, MIPI, USB 2.0, et BT.656; sortie de données RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
| Modèle | Le numéro d'immatriculation du véhicule |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 12 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 25 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz et 50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 (Noir chaud/blanc chaud/pseudo couleur) |
| Électricité | |
| Interface externe standard | Interface 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interface externe MIPI | Interface du connecteur 34Pin_Panasonic: AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2.656 |
| Voltage d'alimentation | 4.2-5.5V |
| Consommation d'énergie typique | 0.65W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | 17.3×17.3×24.2 (objectif de 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (24mm) 17.3×17.3×54 (45 mm) |
| Poids (y compris la lentille) | 13.7 ± 0,5 g (objectif de 9,1 mm) 17.9±0,5g (13 mm de lentille) 27.3±0,5 g (24 mm) de lentille Lentille de 45 mm, 51 ± 0,5 g |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35g, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 30 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module de caméra thermique iTL612 PLUS peut être utilisé pour la lutte contre les incendies dans les forêts, la maintenance de l'électricité, l'inspection photovoltaïque, la surveillance de la sécurité, les appareils portables, les appareils portables, etc.
Nos avantages
- Gamme complète de produits:Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration
- Variété de produits:Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications
- Performance exceptionnelle:Une image claire, une taille compacte, une faible consommation d'énergie, une grande sensibilité et une grande fiabilité, conçues pour répondre à un large éventail de défis environnementaux
- Facile à intégrer:Des options d'interface multiples facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (-273°C) peuvent émettre des rayons infrarouges.En utilisant le détecteur de caméra infrarouge pour mesurer la différence de température de rayonnement infrarouge entre la cible elle-même et le fond, vous pouvez obtenir différentes images infrarouges, qui sont également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges?
Le rayonnement infrarouge émis par la cible entre dans la plage de détection du détecteur thermique.le détecteur infrarouge convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis par amplification et traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
Quels sont les avantages des détecteurs infrarouges refroidis?
Le détecteur de plan focal infrarouge refroidi fonctionne à basse température fournie par un détecteur de déwar cooler (ddc).Il a une grande sensibilité et peut distinguer des différences de température plus subtiles que le détecteur infrarouge non refroidiIl peut détecter, identifier et reconnaître des objets à une très longue distance qui est de plus de dix kilomètres.La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport au détecteur non refroidi.
