Module de caméra thermique de taille de pixel de 12 μm pour la détection à longue portée

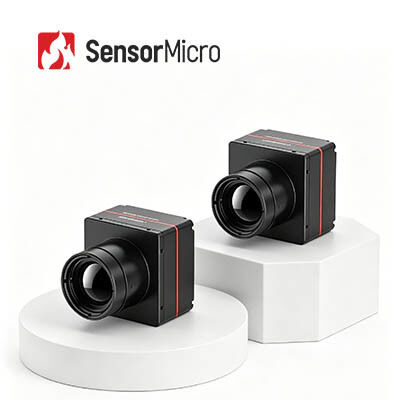

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iSE1212
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD ≤ 30 mK
Gamme spectrale 8~14μm Algorithme d’images NUC/RDC/DNS/DDE/SFFC
Fréquence d'images numérique 25 Hz/30 Hz/50 Hz Zoom numérique 1X/2X/4X/8X
Mettre en évidence

Caméra thermique de haute résolution d'IR

,

Module thermique de haute résolution de caméra d'OEM
Laisser un message
Description de produit
OEM 1280x1024 / 12μm Module de caméra thermique haute résolution Détection longue portée
Vue d'ensemble du produit
Module infrarouge non refroidi de haute stabilité 1280x1024 / 12 μm pour une imagerie thermique ultra claire

Le noyau de la caméra thermique iSE1212 est doté d'une résolution de 1280x1024 de grande gamme développée par l'entreprise avec un détecteur infrarouge LWIR de taille de pixel de 12 μm.
Ce module d'imagerie thermique améliore l'imagerie thermique à longue onde en offrant plus du double de la résolution du capteur de 640x480 cœurs.Il assure la détection à longue portée tout en maintenant un large champ de vision, une caméra 640 avec la même distance focale offrirait seulement la moitié du champ de vision d'une caméra 1280..

Principales caractéristiques
  • Imagerie haute définition avec des visuels lisses- Fournit une image thermique de mégapixels avec des performances fluides et sans décalage, un champ de vision plus large, une couverture d'angle plus large, une portée de détection plus longue et des détails améliorés.
  • Opération sans obturateur pour une performance silencieuse- Aucun étalonnage de l'obturateur n'est requis pendant l'utilisation, éliminant ainsi les bégaiements d'image courants dans les conceptions traditionnelles.
  • Riche en fonctionnalités et facile à intégrer- Prend en charge des algorithmes de super-résolution, image-en-image, OSD personnalisable, mode veille, étalonnage en un clic et compatibilité avec divers écrans Micro OLED.Compatible avec une large gamme de lentilles optiques et de composants étendus pour un développement secondaire facile et une intégration flexible du système.
Spécifications du produit
Modèle Le code de l'entreprise
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 1280 × 1024
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Les pixels efficaces 1280 × 1024
Taux de cadrage numérique Pour les appareils à commande numérique:
Temps de démarrage 7s
Vidéo numérique Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Pas d'obturateur Soutenue
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Direction de l' image Pour les appareils à commande numérique:
Zoom numérique 1x/2x/4x/8x
Lumière de l'image Automatique ou manuel
Contraste de l'image Automatique ou manuel
Mode de compensation Le manuel
Réticulaire Soutenue
Fonction du système
Mode veille Soutenue
Réglage des menus Personnalisable
Langue du menu Chinois / anglais
Étalonnage par décalage Soutenue
Les claviers ≥4 ((Les fonctions des boutons sont personnalisables)
Conduite par OLED Prise en charge des signaux I2C, des ports parallèles 16/24 bits, des données valides et d'autres signaux de l'écran du lecteur
Le système d'exploitation de l'appareil est basé sur les données de l'appareil.
Prend en charge les signaux d'affichage MIPI et peut entraîner directement l'écran IBOE VX039FHP-NH4.
Logiciel pour PC
Logiciels informatiques Module de commande et affichage vidéo
Électricité
Interface externe standard
Le code de référence est le code BP040SB-50-0114-B-R0.
Interface de communication TTL-232/USB
Interface vidéo numérique Les données de connexion sont fournies par le système d'exploitation de l'USB.
Composants d'extension Le système de transmission de l'électronique doit être équipé d'un système de transmission de l'électronique.
Interface électrique
Voltage d'alimentation 2.7V à 5,3V
Consommation d'énergie typique 1.2W@25Hz@23±3°C
Mécanique/Objectif
Taille du noyau nu (mm) 38 × 39 × 28 68 fois 69 fois 30.2
Poids du noyau nu (g) 65 ± 3 88.5 ± 3
Lentilles optiques Pour les appareils de surveillance des risques, le système d'avertissement doit être conforme à l'annexe I, partie II, du règlement (CE) no 714/2009. Athermique de mise au point fixe: 50 mm/100 mm
Lentille motorisée: 75 mm/100 mm/150 mm
Zoom continu: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm
Composants du volet Optionnel
Niveau de protection IP67 ((Objectif avant)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35g, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois 500 g@1 ms
Certification Réglementation relative à la protection des consommateurs
Applications industrielles
Visions industriellesLutte et sauvetageSurveillance de la sécuritéObservation à l'extérieurVisions mécaniquesProduits électroniques de consommation
Avantages du produit
  • Portfolio de produits diversifié- Une large gamme de formats de produits, y compris les détecteurs infrarouges, les noyaux de caméra et les modules pour répondre aux diverses exigences d'intégration.
  • Une grande variété de produits- Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
  • Performance exceptionnelle- Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de défis environnementaux.
  • Facilité d'intégration- Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans de multiples domaines d'application.
Questions fréquemment posées
Comment choisir la bonne résolution d'un détecteur infrarouge?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur à prendre en considération.vous pouvez choisir des détecteurs infrarouges avec une résolution inférieure comme 120x90Si vous avez besoin d'images très claires à des fins spéciales comme la surveillance à distance, vous pouvez choisir des détecteurs infrarouges haute résolution de 1280x1024.
Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
  • Le blanc gris est plus adapté aux cibles avec de petites différences de température.
  • Le rouge et le bleu sont plus appropriés pour les scènes où il faut trouver les points problématiques.
  • Le rouge fer est la palette de couleurs standard de l'industrie électrique
Remarque: quelle que soit la palette que vous choisissez, les valeurs de température thermique ne changeront pas.
Comment choisir une lentille thermique infrarouge appropriée?
  • Lentille standardpeut atteindre des cibles normales à une distance appropriée
  • Lentilles téléphotoest adapté aux cibles relativement petites qui doivent être observées de loin
  • Lentille grand angleest préférable pour voir plus de détails des objets à courte distance
  • Lentille macroest pour voir de très petites cibles à courte distance, comme les circuits de puces
