module thermique GAVIN615L de haute résolution de caméra de 640x512 15μm T2SL LWIR
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN615L |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| Gamme spectrale | 7,7 ~ 9,5 μm LW | Taille | 155x67x80mm |
| Technologie | infrarouge | matériel | T2SL |
| Mettre en évidence | Module thermique de caméra de T2SL,Module thermique GAVIN615L de caméra |
||
Description de produit

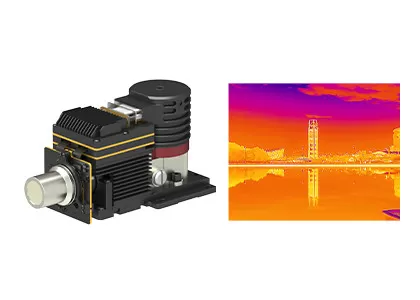

Module d'imagerie thermique refroidi par GAVIN615L haute résolution 640x512 / 15μm T2SL
Description du produit
GAVIN615L est un module d'imagerie thermique à ondes longues refroidi. Il est constitué d'un détecteur IR T2SL LWIR haute résolution T2SL 640x512 / 15 μm avec cryocooler RS058,L'électronique matérielle et divers algorithmes de traitement d'image sont également intégrés pour présenter des images thermiques nettes et claires..
Le GAVIN615L fonctionne dans la gamme spectrale de 7,7 à 9,5 μm, avec des performances élevées dans des conditions climatiques de sable ou de poussière et ne sera pas affecté par les clignotements de la lumière du soleil ou toute flamme à haute température.
Principales caractéristiques
- Répondre aux besoins de la détection à longue distance
- Haute sensibilité
- Détection à longue portée
- Facilité d'intégration dans le système
- Interface DVP/Cameralink, sortie d'image RAW/YUV
- Une variété de lentilles à zoom optique continu sont disponibles
Spécifications du produit
| Modèle | Le groupe GAVIN615L |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résistance à la combustion |
| Plage spectrale | 77 à 9,5 mm de LW. |
| Temps de refroidissement (20°C) | ≤ 7 minutes |
| NETD (20°C) | ≤ 25 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 épingles |
| Vidéo analogique | - Je ne sais pas. |
| Vidéo numérique | 16 bits RAW/YUV: sortie 16 bits DVP/Cameralink |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 20 à 28 VDC |
| Consommation d'électricité stable | 14 W |
| Dimension (mm) | 155 × 67 × 80 |
| Le poids | ≤ 900 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom fixe: 25 mm/F2 |
Applications industrielles
Le module de caméra infrarouge refroidi GAVIN615L est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Service personnalisé
Personnalisation du produit: ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques du secteur
Assistance technique et formation sur place: fournir aux clients clés une configuration pratique du système et une formation opérationnelle
Innovation conjointe pour de nouveaux produits et marchés: Collaborer avec les clients pour développer conjointement des solutions d'application infrarouges innovantes
Questions fréquemment posées
1Comment choisir la bonne résolution du détecteur infrarouge?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur à prendre en considération.vous pouvez choisir le détecteur infrarouge à basse résolutionSi vous avez besoin d'une image très claire pour des besoins spéciaux, tels que la surveillance à distance, vous pouvez choisir un détecteur infrarouge haute résolution de 1280x1024.
2Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
- Le blanc gris est plus adapté à la cible avec une petite différence de température
- Le rouge et le bleu conviennent mieux à la scène où il faut trouver les points problématiques.
- Le rouge de fer est la palette de couleurs standard de l'industrie électrique.
Remarque: quelle que soit la palette choisie, la température thermique ne changera pas du tout.
3. Comment choisir une lentille thermique infrarouge appropriée?
- L'objectif standard peut atteindre des cibles normales à une distance appropriée
- Pour le téléobjectif, il convient à des cibles relativement petites qui doivent être vues de loin
- Pour voir plus de détails d'objets à courte distance, l'objectif grand angle est meilleur.
- Les lentilles macro sont pour voir des cibles très minces de près, comme un circuit de puce.
