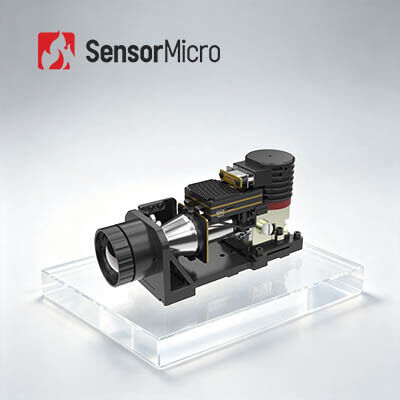

Module d'imagerie thermique MWIR refroidi avec une résolution de 640x512 et une taille de pixel de 25 μm pour une sensibilité élevée 10 mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC625MC
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Technologie Infrarouge Fréquence d'images 50 Hz/100 Hz
Résolution 640x512 / 25μm Détecteur IR NETD (23 ℃) 10 mK(F2)
Gamme spectrale 3,7 ~ 4,8 μm MW Taille 148 × 59 × 81 mm
Mettre en évidence

Module de caméra de HgCdTe MWIR

,

Module 640x512 de caméra de MWIR
Laisser un message
Description de produit
Module d'imagerie thermique MWIR refroidi 640x512/25 µm pour caméras thermiques portables
Présentation du produit

La série GAVIN GC représente la plateforme standard de modules infrarouges refroidis, disponible dans divers formats de résolution, bandes d'ondes et options d'objectifs optiques continus. Le GAVIN GC625MC est un cœur de caméra infrarouge refroidi MWIR haut de gamme intégrant un détecteur MWIR 640×512/25 µm.

Avec sa grande taille de pixel de 25 µm, ce module offre une plus grande zone de détection de rayonnement infrarouge et un rapport signal/bruit supérieur par rapport aux alternatives de même format. Équipé de plusieurs algorithmes de traitement d'image intégrés, il offre des images infrarouges claires même dans l'obscurité totale ou par conditions météorologiques difficiles.

Caractéristiques principales
  • Résolution courante, qualité d'image exceptionnelle - Alimenté par un détecteur infrarouge refroidi MWIR 640x512/25 µm pour une qualité d'image stable et une large compatibilité
  • Performances de signal supérieures - La grande taille de pixel de 25 µm offre des images plus claires et un rapport signal/bruit (SNR) plus élevé
  • Traitement d'image avancé - Intègre DRC, réduction de bruit 2D/3D et amélioration des bords (EE) pour une clarté supérieure
  • Haute fiabilité et sensibilité - La technologie d'imagerie thermique refroidie MWIR assure une excellente adaptabilité et cohérence
  • Sensibilité thermique exceptionnelle - NETD ≤ 10mK pour une mesure précise de la température
  • Intégration facile et configuration flexible - Prend en charge l'interface CameraLink avec sortie de données d'image RAW/YUV et plusieurs configurations optiques à zoom continu
Spécifications du produit
Modèle GAVIN GC625MC
Résolution 640x512
Taille des pixels 25 µm
Cryorefroidisseur RS079
Réponse spectrale 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm
NETD du détecteur IR (23°C) 10mK (F2)
Fréquence d'images 50Hz/100Hz
Zoom numérique Zoom numérique continu de 1x à 8x
Orientation de l'image Retournement horizontal/vertical/diagonal
Algorithme d'image DRC, réduction de bruit d'image 2D/3D, EE
Vidéo analogique PAL/NTSC
Vidéo numérique Standard : DVP/LVDS/USB2.0@50Hz
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Standard : LV-TTL
Option : RS422/LVDS
Communication Standard : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 24V ± 4V
Consommation d'énergie stable (23°C) ≤18W
Temps de refroidissement (23°C) ≤9min
Dimensions (mm) 148×59×81
Poids (g) ≤730
Température de fonctionnement -40°C ~ +71°C
Options d'objectif 40mm/F2
Applications industrielles

Le module de caméra thermique infrarouge GAVIN GC625MC est largement utilisé dans de nombreux domaines, notamment les essais non destructifs (END), la surveillance environnementale, la surveillance à longue portée, la recherche scientifique et diverses applications industrielles.

Service standardisé
  • Documentation complète - Manuels produit, guides d'installation et références de sélection pour une mise en œuvre transparente
  • Assistance au développement et aux tests - Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres
  • Kit d'outils de développement avancé - SDK, API, algorithmes et outils de débogage pour une intégration approfondie
  • Support technique à distance - Assistance 24h/24 et 7j/7 avec une réponse rapide et une résolution rapide des problèmes critiques
  • Garantie complète - Pièces d'origine et respect strict des processus pour restaurer les performances optimales
Questions fréquemment posées
Comment choisir la bonne résolution de détecteur infrarouge ?
Le choix dépend de vos besoins spécifiques d'application et de votre budget. Pour les applications de base où la qualité d'image n'est pas critique, des détecteurs de résolution inférieure (120x90, 256x192, 400x300) peuvent suffire. Pour les applications nécessitant une grande clarté, telles que la surveillance à distance, des détecteurs de résolution plus élevée comme 1280x1024 sont recommandés.
Comment sélectionner la bonne pseudo-couleur pour l'imagerie thermique ?

La palette gris-blanc convient mieux aux cibles avec de petites différences de température.

La palette rouge et bleue est la plus efficace pour identifier les points problématiques dans les scènes.

Le rouge fer est la palette de couleurs standard pour l'industrie de l'énergie.

Remarque : Les mesures réelles de température thermique restent inchangées quelle que soit la sélection de la palette de couleurs.

Comment choisir un objectif de caméra thermique infrarouge adapté ?

Objectif standard - Convient aux cibles normales à des distances appropriées

Téléobjectif - Idéal pour les cibles relativement petites vues de loin

Objectif grand angle - Mieux pour voir plus de détails des objets à courte distance

Objectif macro - Conçu pour de très petites cibles à courte distance, telles que les circuits intégrés
