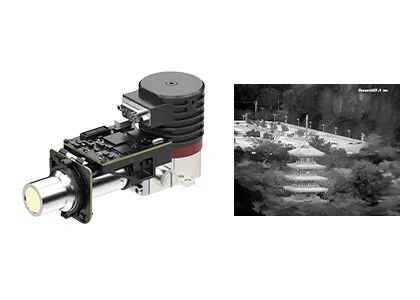

RS058 Cryocooler a refroidi le module thermique T2SL LWIR 640x512/15μm de caméra
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Domaine spectral | 7.7~9.5μm (LW) | Taille | 148x58.5x71mm |
Surligner | Module thermique de la caméra RS058,Module thermique 640x512 de caméra |
L'intégration facile 640x512/15μm T2SL LWIR a refroidi le module infrarouge avec RS058 Cryocooler
Le module d'ANNONCE d'EYAS615L est un LWIR analogique-numérique a refroidi le module infrarouge basé sur 640x512 le lancement IR FPA des formats 15μm. Le NETD typique d'EYAS615L est moins que 25mK. La sensibilité élevée assure la détection ou la reconnaissance pour la différence très minuscule de rayonnement infrarouge à la longue distance même.
L'EYAS 615L inclut un conseil de proximité qui fournit la synchronisation de FPA, et les alimentations d'énergie sensibles. En outre, l'interface de lien de caméra produit les données 16bit brutes qui simplifient fortement l'intégration du détecteur au système.
Par conséquent, le module d'EYAS615L le rend facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur GST C615S 640x512/15μm LWIR a refroidi le détecteur infrarouge, développement secondaire rapide de début et de raccourcir leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.
- Facile à se développer et intégrer
- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série
- La structure intégrée, dimensions sont compatible au détecteur
- Simple-approvisionnement 5V
- Capable de capturer l'objectif en mouvement à grande vitesse
Modèle | EYAS615L |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 15μm |
Cryocooler | RS058 |
Domaine spectral | 7.7μm~9.5μm LW |
Temps de refroidissement (25°C) | ≤5.5min |
NETD optimal (20°C) | ≤25mK |
Mode fonctionnant | |
Débit d'images | 1~160Hz réglable |
Mode fonctionnant | Instantané ; ITR et entrelacer le mode d'intégration de Binning ; Mode de Windows ; Procédé antiflou |
Spécifications électriques | |
Interface externe standard | QSH 60pin |
Vidéo de Digital | Cameralink : Données brutes de la sortie 16bit |
Synchronisation externe | CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC |
Communication | Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps |
Alimentation d'énergie | 1 panneau de représentation de la Manche : 5V La 1 Manche Cryocooler : 24V |
Puissance stable | 9W |
Dimension (millimètres) | 148×58.5×71 |
Poids | ≤680g |
La température fonctionnante | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Le module de formation d'images thermiques d'EYAS615L est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quelle est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation de rayonnement de chaque partie de la scène, de ce fait montrant les caractéristiques de la scène.
2. Quel est l'avantage de la formation d'images thermiques infrarouge ?
---Voir l'obscurité totale ;
---Identification sous le camouflage ;
---Détection de long terme ;
---Détection de distribution de la chaleur ;
---Mesure de non contact de la température ;
---Conscience de profession
3. Quelles sont les applications de la formation d'images thermiques infrarouge ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans le courant électrique, la sécurité et la surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres champs traditionnels.
