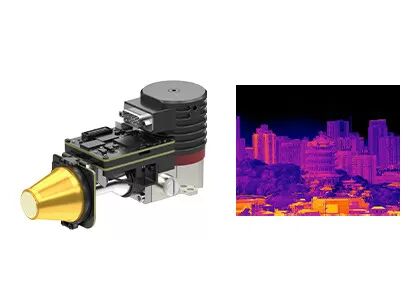

L'OEM de haute résolution a refroidi le module 1280x1024/12μm MCT MWIR de caméra
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 1280x1024 | Lancement de pixel | 12μm |
---|---|---|---|
NETD | ≤20mK | Domaine spectral | 3.7~4.8μm MW |
Taille | 149x58.5x71mm | Débit d'images | 1~100Hz réglable |
Surligner | Module de haute résolution de caméra d'OEM,Module 1280x1024 de caméra d'OEM,Module de caméra de MWIR |
1280x1024 de haute résolution/12μm MCT MWIR a refroidi le module infrarouge avec le conseil de proximité
EYAS1212 est le 1280 un x1024 basé par module infrarouge refroidi analogique-numérique de haute résolution compose le lancement IR FPA de 12μm.
Ce module d'ANNONCE inclut un conseil de proximité qui fournit la synchronisation de FPA, et les alimentations d'énergie sensibles. En outre, l'interface de lien de caméra produit les données 16bit brutes qui simplifient fortement l'intégration du détecteur au système.
Par conséquent, le module de l'ANNONCE EYAS1212 le rend facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur le détecteur infrarouge refroidi par μm de GST C1212M 1280x1024@12, développement secondaire rapide de début et de raccourcir leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.
- Facile à se développer et intégrer
- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série
- La structure intégrée, dimensions sont compatible au détecteur
- Simple-approvisionnement 5V
- Capable de capturer l'objectif en mouvement à grande vitesse
Modèle | EYAS1212 |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Cryocooler | RS058F |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (25°C) | ≤6min |
NETD optimal (20°C) | ≤20mK |
Mode fonctionnant | |
Débit d'images | 1~100Hz réglable |
Mode fonctionnant | Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
Spécifications électriques | |
Interface externe standard | QSH 60pin |
Vidéo de Digital | Cameralink : Données brutes de la sortie 16bit |
Synchronisation externe | CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC |
Communication | Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps |
Alimentation d'énergie | 1 panneau de représentation de la Manche : 5V La 1 Manche Cryocooler : 24V |
Puissance stable | 9W |
Dimension (millimètres) | 149×58.5×71 |
Poids | ≤680g |
La température fonctionnante | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Le module de la formation d'images thermiques EYAS1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quelle est la différence entre les détecteurs non refroidis et refroidis d'IR ?
Il y a actuellement deux types de capteurs infrarouges de formation d'images thermiques sur le marché, refroidis et non refroidis.
Le détecteur non refroidi d'IR fonctionne à la température ambiante. Il est basé sur l'industrie de semi-conducteur et habituellement peut être fabriqué ainsi en grand volume avec la petite taille et le coût bas. Les détecteurs non refroidis d'IR sont très utilisés dans portatif/tenu dans la main/périphériques mobiles.
Des détecteurs refroidis d'IR sont empaquetés dans une unité qui les garde à l'extrêmement - la basse température qui sera soutenue par un refroidisseur de cryo. Ils sont beaucoup plus grands, plus chers et moins fiables que les capteurs non refroidis, principalement dus aux systèmes de refroidissement complexes qu'ils exigent. Cependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent habituellement avec la longue optique de longueur focale pour réaliser la mission de long terme.
2. Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur infrarouge refroidi de plan focal fonctionne à une basse température qui est fournie par un refroidisseur de vase Dewar de détecteur (ddc). Il a la sensibilité élevée et peut distinguer une différence plus subtile de la température que le détecteur infrarouge non refroidi. Il peut détecter, identifier et identifier des objets à un à très grande portée qui est plus de dix kilomètres loin. La structure du détecteur refroidi est très complexe qui des résultats dans un coût relativement élevé que le détecteur non refroidi.
