Module d'imagerie thermique 640x512 avec pixel de 12 µm et mesure de température
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | COIN612RG2 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Consommation d'énergie | 0.65W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Fréquence d'images | 25 Hz/30 Hz |
| Mettre en évidence | Module d'imagerie thermique à ondes longues,Module d'imagerie thermique à détecteur 12um,Module de caméra thermique infrarouge à détecteur |
||
Description de produit

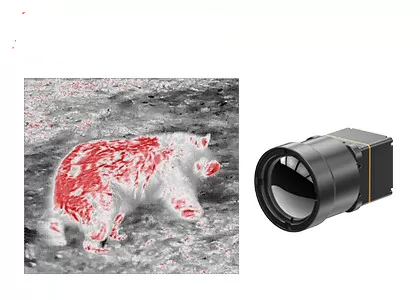

Module d'imagerie thermique à ondes longues 640x512 12 µm avec mesure de température
Présentation du produit

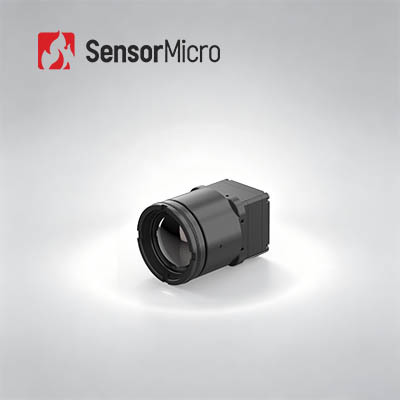

Le cœur de caméra infrarouge COIN612RG2 pour la mesure de température est doté d'un détecteur infrarouge ApexCore 640*512/12 µm dans une conception compacte et à faible consommation. Grâce à un traitement avancé du signal et à des algorithmes de mesure de température, il offre une détection de température en temps réel avec une précision de ±2°C ou ±2%. Entièrement compatible avec les protocoles de communication série standard, le COIN612RG2 prend en charge plusieurs interfaces de sortie vidéo et une gamme complète d'objectifs optiques, simplifiant le développement secondaire. Il fournit une solution complète de mesure de température infrarouge pour la thermographie industrielle, le contrôle de processus et la fabrication intelligente, permettant aux utilisateurs de réaliser efficacement le développement secondaire et l'intégration de systèmes, du matériel aux algorithmes.
Caractéristiques principales
- Fonctionnalité complète, conception économique
- Développé à l'aide d'un détecteur infrarouge ApexCore au niveau du wafer, avec un NETD ≤ 25 mK
- Combine un FPA largement utilisé avec des algorithmes de traitement d'image avancés pour une qualité d'image améliorée
- Précision de mesure de température jusqu'à ±2°C ou ±2%, prenant en charge des plages de -20°C à 150°C et de 100°C à 550°C, avec des extensions personnalisables
- Compact et léger, haute efficacité avec faible consommation
- Dimensions : 25,4*25,4*15,7 mm
- Poids : 15±1 g, consommation électrique : ≤ 0,65 W
- Configurations multiples, intégration rapide
- Objectifs optiques en option pour répondre aux diverses exigences d'application
- Prend en charge les interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656
- Sortie de données d'image RAW/YUV/TMP avec contrôle par port série
Spécifications du produit
| Modèle | COIN612RG2 |
|---|---|
| Indicateurs de détecteur IR | |
| Matériau sensible | VOx |
| Résolution | 640*512 |
| Taille des pixels | 12 µm |
| Réponse spectrale | 8 µm ~ 14 µm |
| NETD typique | ≤ 25 mK/F1.0/25°C |
| Traitement d'image | |
| Fréquence d'images numérique | 25/30 Hz |
| Temps de démarrage | 6 s |
| Vidéo analogique | PAL/NTSC |
| Vidéo numérique | RAW/YUV422/TMP |
| Algorithme d'image | Correction de non-uniformité (NUC) Réduction du bruit 3D (3DNR) Suppression du bruit 2D (DNS) Compression de plage dynamique (DRC) Amélioration des bords (EE) |
| Affichage d'image | 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud) |
| Logiciel PC | |
| Logiciel ICC | Contrôle du module et affichage vidéo |
| Électrique | |
| Interface externe standard | 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle) |
| Carte d'extension USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tension d'alimentation | 4,5~5,5 V |
| Consommation électrique typique | 0,65 W |
| Mesure de température | |
| Température de fonctionnement | -10°C~+50°C |
| Plage de mesure de température | -20°C~150°C, 100°C~550°C ; Prise en charge de la personnalisation et de l'extension |
| Précision de mesure de température | ±2°C ou ±2% (le plus élevé des deux) |
| Mesure de température partielle | Prend en charge la sortie des valeurs maximales, minimales et moyennes des zones de mesure de température |
| SDK | Android/Windows/Linux ; Réalise l'analyse et la conversion du flux vidéo du gris à la température |
| Mécanique | |
| Taille du cœur nu (mm) | 25,4*25,4*15,7 mm |
| Poids du cœur nu (g) | 15±1 g |
| Adaptabilité environnementale | |
| Température de fonctionnement | -40°C~+70°C |
| Température de stockage | -45°C~+85°C |
| Humidité | 5%~95%, sans condensation |
| Vibration | 5,35 grms, vibration aléatoire, 3 axes |
| Choc | Onde demi-sinusoïdale, 40 g/11 ms, direction de choc 3 axes, 6 directions |
| Certification | ROHS2.0/REACH |
| Objectif optique | |
| Objectif optique | Focale fixe athermalique : 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Indice de protection | IP67 (lentille avant) |
Applications industrielles
- Thermographie
- Vision industrielle
- Lutte contre les incendies et sauvetage
- Surveillance de sécurité
- Observation extérieure
- Vision artificielle
- Électronique grand public
Service standardisé
- Documentation complète : Manuels produit, guides d'installation et références de sélection. Commencez sans deviner.
- Assistance au développement et aux tests : Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres simplifiées.
- Kit d'outils avancé pour développeurs : SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Support technique à distance : Assistance 24h/24 et 7j/7 : réponse rapide et résolution rapide des problèmes critiques.
- Garantie : Pièces d'origine et respect strict des processus pour restaurer les performances optimales.
Questions fréquemment posées
Quels sont les avantages des modules thermiques refroidis ?
Les modules thermiques refroidis offrent plusieurs avantages, notamment :
- Sensibilité plus élevée : Les modules refroidis peuvent détecter de plus petites différences de température, offrant une meilleure qualité d'image.
- Portée plus longue : Ils peuvent capturer des informations thermiques sur de plus grandes distances.
- Résolution plus élevée : Les modules refroidis offrent généralement un plus grand nombre de pixels, ce qui donne des images plus nettes et plus détaillées.
- Réduction du bruit : Le processus de refroidissement diminue considérablement le bruit du capteur, ce qui donne des images plus claires.
- Adapté à l'analyse avancée : Les modules refroidis sont souvent utilisés pour la recherche scientifique, la télédétection et les applications spécialisées qui nécessitent des mesures et des analyses de température précises.
Quels sont les avantages des modules thermiques non refroidis ?
Les modules thermiques non refroidis ont leurs propres avantages, notamment :
- Coût inférieur : Les modules non refroidis sont généralement plus abordables que leurs homologues refroidis.
- Taille compacte : Ils sont plus petits et plus légers, ce qui les rend plus faciles à intégrer dans divers systèmes.
- Pas d'entretien : Les modules non refroidis ne nécessitent pas de systèmes de refroidissement cryogénique, ce qui simplifie les exigences d'entretien.
- Démarrage instantané : Ils peuvent être rapidement allumés et produire des images thermiques sans avoir besoin de refroidissement.
- Efficacité énergétique : Les modules non refroidis consomment moins d'énergie que les modules refroidis.
Quelles sont les applications typiques des modules thermiques refroidis et non refroidis ?
Les modules thermiques refroidis et non refroidis trouvent des applications dans divers domaines, notamment :
- Modules thermiques refroidis : Surveillance à longue portée, recherche scientifique, imagerie haute résolution, etc.
- Modules thermiques non refroidis : Appareils de vision nocturne personnels, caméras thermiques portables, sécurité automobile, inspections de bâtiments, lutte contre les incendies et électronique grand public.
Les thermomètres infrarouges sont-ils précis pour mesurer la température corporelle ?
Les thermomètres infrarouges (également appelés thermomètres sans contact) peuvent fournir une estimation rapide de la température corporelle. Cependant, leur précision peut être influencée par divers facteurs, tels que la distance par rapport à la cible, les conditions de température externes et l'étalonnage de l'appareil. À des fins médicales, il est recommandé d'utiliser des thermomètres de qualité clinique pour des mesures précises.
