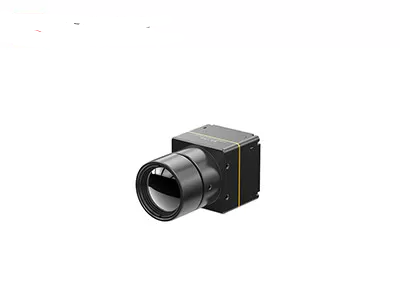

Module d'imagerie thermique infrarouge non refroidi LWIR 640x512/12µm avec haute sensibilité thermique

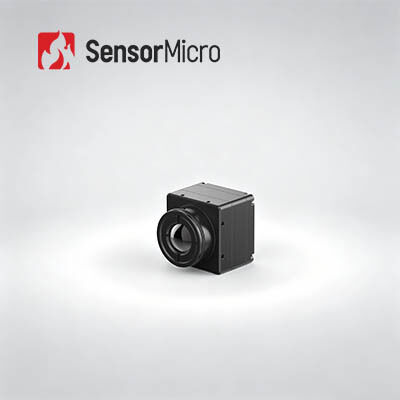

  • LWIR Uncooled Thermal Imaging Module 640x512/12µm with High Thermal Sensitivity
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN612RG2
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 Consommation d'énergie 0.65W
Gamme spectrale 8~14μm Pas de pixels 12μm
NETD ≤25mK/F1.0/25℃ Fréquence d'images 25 Hz/30 Hz
Mettre en évidence

Module caméra à haute sensibilité thermique

,

Module thermique non refroidi LWIR 640x512

,

Module d'imagerie thermique 12um
Laisser un message
Description de produit
Module d'imagerie thermique non refroidi LWIR 640x512/12µm avec haute sensibilité thermique
Présentation du produit

Le cœur de caméra de mesure de température infrarouge de haute précision COIN612RG2 utilise le détecteur infrarouge avancé ApexCore 640*512/12µm, offrant des dimensions ultra-compactes et une consommation d'énergie ultra-faible. Équipé d'une technologie de traitement du signal professionnelle et d'algorithmes de mesure de température matures, il offre une surveillance de température en temps réel, stable et précise avec une précision de mesure de ±2°C ou ±2%. Prenant en charge les protocoles de communication série courants, diverses interfaces de sortie vidéo, notamment USB2.0, DVP, LVDS et BT.656, et une gamme complète d'objectifs optiques personnalisables, ce module réduit considérablement la barrière au développement secondaire.

Caractéristiques principales
  • Fonctionnalité complète, conception économique : Développé à l'aide d'un détecteur infrarouge ApexCore au niveau du wafer avec un NETD ≤ 25mK ; combine un FPA largement utilisé avec des algorithmes de traitement d'image avancés pour une qualité d'image améliorée ; précision de mesure de température jusqu'à ±2°C ou ±2%, prenant en charge des plages de -20°C à 150°C et de 100°C à 550°C, avec des extensions personnalisables
  • Compact et léger, haute efficacité avec faible consommation : Dimensions : 25,4*25,4*15,7 mm ; Poids : 15±1g ; Consommation électrique : ≤ 0,65W
  • Configurations multiples, intégration rapide : Objectifs optiques en option pour répondre aux diverses exigences d'application ; prend en charge les interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656 ; sortie de données d'image RAW/YUV/TMP avec contrôle par port série
Spécifications techniques
Modèle COIN612RG2
Indicateurs de détecteur IR Matériau sensible : VOx
Résolution : 640*512
Taille des pixels : 12µm
Réponse spectrale : 8µm ~ 14µm
NETD typique : ≤25mK/F1.0/25°C
Traitement d'image Fréquence d'images numérique : 25/30Hz
Temps de démarrage : 6s
Vidéo analogique : PAL/NTSC
Vidéo numérique : RAW/YUV422/TMP
Algorithme d'image : Correction de non-uniformité (NUC), Réduction du bruit 3D (3DNR), Réduction du bruit 2D (DNS), Compression de plage dynamique (DRC), Amélioration des bords (EE)
Affichage de l'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Électrique Interface externe standard : 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension USB : USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de communication : TTL-232/USB2.0
Interface vidéo numérique : DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation : 4,5~5,5V
Consommation électrique typique : 0,65W
Mesure de température Température de fonctionnement : -10°C~+50°C
Plage de mesure de température : -20°C~150°C, 100°C~550°C ; Prise en charge de la personnalisation et de l'extension
Précision de mesure de température : ±2°C ou ±2% (le plus élevé des deux)
Mesure de température partielle : Prend en charge la sortie des valeurs maximale, minimale et moyenne des zones de mesure de température
SDK : Android/Windows/Linux ; Réalise l'analyse du flux vidéo et la conversion du gris en température
Mécanique Taille du cœur nu : 25,4*25,4*15,7 mm
Poids du cœur nu : 15±1g
Adaptabilité environnementale Température de fonctionnement : -40°C~+70°C
Température de stockage : -45°C~+85°C
Humidité : 5%~95%, sans condensation
Vibration : 5,35grms, Vibration aléatoire, 3 axes
Choc : Demi-onde sinusoïdale, 40g/11ms, Direction de choc 3 axes, 6 directions
Certification : ROHS2.0/REACH
Objectif optique Objectif optique : Focale fixe athermalique : 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Indice de protection : IP67 (lentille avant)
Applications industrielles

Le module d'imagerie thermique est appliqué dans la thermographie, la vision industrielle, la lutte contre les incendies et le sauvetage, la surveillance de sécurité, l'observation extérieure, la vision machine, l'électronique grand public et les domaines connexes.

Services personnalisés
  • Personnalisation du produit : Ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques de l'industrie
  • Support technique et formation sur site : Fournir aux clients clés une formation pratique sur la configuration et l'exploitation du système
  • Innovation conjointe pour de nouveaux produits et marchés : Collaborer avec les clients pour co-développer des solutions d'application infrarouge innovantes
Questions fréquemment posées
1. L'infrarouge peut-il être utilisé pour économiser de l'énergie ?
Oui, la technologie infrarouge peut être utilisée pour économiser de l'énergie. Les capteurs infrarouges peuvent détecter la présence ou le mouvement de personnes dans une pièce, permettant un contrôle automatique des systèmes d'éclairage, de chauffage et de climatisation. Cela permet de minimiser la consommation d'énergie en ne fonctionnant que lorsque nécessaire.
2. Comment fonctionne l'imagerie thermique ?
L'imagerie thermique fonctionne à l'aide d'une caméra spéciale qui détecte le rayonnement infrarouge. La caméra mesure l'intensité du rayonnement émis par les objets et attribue différentes couleurs ou valeurs de niveaux de gris pour représenter différentes températures. Ces variations de température sont ensuite affichées sous forme d'image pour l'observation et l'analyse.
3. Quelles sont les applications de l'imagerie thermique ?
L'imagerie thermique a diverses applications dans différentes industries. Elle est couramment utilisée dans les inspections électriques, les inspections de bâtiments et de maisons, la surveillance et la sécurité, la lutte contre les incendies, le diagnostic médical, les inspections industrielles et l'observation de la faune.
