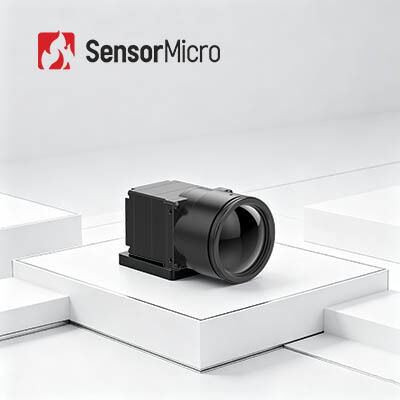

1280x1024 Résolution 12μm Taille des pixels VOx Matériau sensible Module de caméra infrarouge non refroidi Noyau de caméra thermique

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle PIÈCE1212
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD typique ≤40mK/F1.0/25℃
Gamme spectrale 8~14μm Consommation électrique typique 1.0W
Tension d'alimentation 4.5~5.5V Interface de communication TTL-232
Mettre en évidence

module infrarouge de la représentation 1280x1024

,

Noyau de caméra de formation d'images thermiques de HD

,

Noyau thermique de caméra de HD 1280x1024
Laisser un message
Description de produit
Amélioration de la clarté et de la précision HD 1280x1024
Vue d'ensemble du produit

COIN1212 est l'un des modules de caméra infrarouge non refroidi de la série COIN développé par SensorMicro.Basé sur un détecteur infrarouge non refroidi de 1280x1024/12μm avec circuit professionnel de traitement du signal et plateforme de traitement d'image, ce module d'imagerie thermique prend en charge des protocoles de communication en série largement adoptés et offre diverses interfaces de sortie vidéo avec une gamme complète d'options de lentilles optiques.

Capable de détecter rapidement les points chauds et de fournir des images thermiques claires, il simplifie considérablement le développement secondaire,ce qui en fait une solution d'intégration d'imagerie thermique tout-en-un pour les applications de surveillance des infrastructures clés, la fabrication haut de gamme, le transport intelligent, la recherche scientifique et d'autres applications avancées d'imagerie thermique.

Principales caractéristiques
  • Imagerie haute définition, détection précise
    La résolution de 1280×1024/12μm mégapixels permet une image HD à large champ de vision et à longue portée.
  • Complète et rentable
    Construit avec un détecteur infrarouge non refroidi de grand format, intégré à des algorithmes de traitement d'image avancés pour améliorer la clarté et la qualité visuelle.
  • Intégration rapide, développement accéléré
    Prend en charge plusieurs interfaces de sortie d'image, y compris DVP et BT.1120. Produit des données d'image RAW/YUV avec contrôle des ports série.
Spécifications du produit
Modèle Nom de la pièce
Indicateurs des détecteurs IR Matériau sensible: VOx
Résolution: 1280×1024
Taille des pixels: 12 μm
Réponse spectrale: 8 μm à 14 μm
NetD typique: ≤ 40mK/F1,0/25°C
Traitement des images Taux d'images numériques: 30 Hz
Temps de démarrage: 6 s
Vidéo numérique: RAW/YUV422
Algoritme d'image: correction de la non-uniformité (NUC), réduction du bruit 3D (3DNR), suppression du bruit 2D (DNS), compression de la plage dynamique (DRC), amélioration du bord (EE)
Affichage de l'image: 10 types (blanc chaud / lave / rouge de fer / fer chaud / médical / arctique / arc-en-ciel 1 / arc-en-ciel 2 / teint / noir chaud)
Logiciel pour PC Logiciel ICC: contrôle du module et affichage vidéo
Électricité Interface externe standard: 50 pin: DF40C-50DP-0.4V ((51), (HRS, mâle)
Une carte d'extension: USB3.0
Interface de communication: TTL-232
Interface vidéo numérique: DVP16/BT.1120/MIPI
Voltage d'alimentation: 4,5 à 5,5 V
Consommation d'énergie typique: 1,0 W
Les appareils électroménagers La taille du noyau nu: 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Le poids du noyau nu: 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Adaptabilité à l'environnement Température de fonctionnement: -40°C à +70°C
Température de stockage: -45°C à +85°C
Humidité: 5% à 95%, non condensant
Vibration: 5,35 grammes, Vibration aléatoire, 3 axes
Impact: demi-onde sinusoïdale, 40 g/11 ms, direction de l'impact 3 axes, direction 6
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Lentille optique: Focalisation fixe Athermique: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Niveau de protection: IP67 (lentille frontale)
Applications industrielles

Le module d'imagerie thermique COIN1212 est largement utilisé dans la surveillance des infrastructures clés, la fabrication haut de gamme, l'inspection industrielle, la recherche scientifique,et autres applications avancées en imagerie thermique.

Notre gamme de produits
  • Haute sensibilité et excellentes performances grâce à une technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles, y compris les détecteurs IR non refroidis et refroidis, de différents formats et tailles de pixels
  • Production en série pour assurer une livraison rapide avec trois lignes de production et une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Comment fonctionne un module thermique?

Un module thermique fonctionne généralement comme suit:

  1. Détection infrarouge:Le module thermique contient un détecteur infrarouge qui détecte le rayonnement électromagnétique dans la gamme infrarouge.
  2. Optique:Le rayonnement infrarouge est concentré sur le détecteur par un système optique, qui peut inclure une lentille ou un ensemble de miroirs.
  3. Amplification du signal:Le signal détecté est amplifié et numérisé par l'électronique du module thermique.
  4. Traitement des images:Le signal numérisé est traité pour produire une image thermique, ce qui implique une réduction du bruit, une amélioration du contraste et une cartographie des couleurs.
  5. Affichage:L'image thermique est affichée sur un écran, soit à l'intérieur du module thermique, soit sur un dispositif externe.
