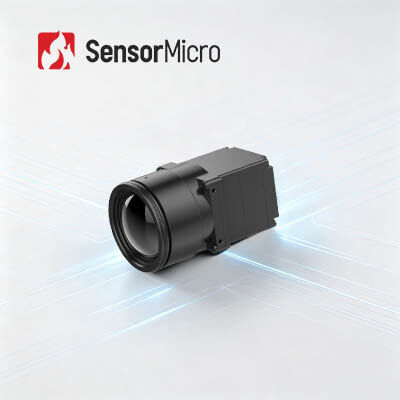

Le noyau de caméra infrarouge non refroidi LWIR avec résolution 1280x1024 et pixel pitch de 12 μm pour une intégration rapide
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | PIÈCE1212 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Fréquence d'images | 30Hz |
|---|---|---|---|
| Consommation d'énergie | 1.0W | Gamme spectrale | 8~14μm |
| Pas de pixels | 12μm | NETD | ≤40mK/F1.0/25℃ |
| Mettre en évidence | Noyau infrarouge de caméra de LWIR,Noyau infrarouge non refroidi 640x512 de caméra,noyau de caméra de 12uM LWIR |
||
Description de produit
Module caméra infrarouge non refroidi LWIR 1280x1024/12µm pour une intégration rapide
Présentation du produit
En tant que module cœur d'imagerie thermique dédié OEM/ODM, le module caméra infrarouge COIN1212 adopte un détecteur à puce de 1280×1024 haute résolution de 12µm mature et des systèmes intégrés de traitement du signal et d'algorithmes d'imagerie. Il offre des interfaces extensibles riches, notamment DVP et BT.1120, prend en charge la sortie de données RAW/YUV personnalisable et les protocoles de communication série standard, et est compatible avec une gamme complète d'objectifs optiques. Avec des performances d'imagerie stables, une réponse rapide aux points chauds et une difficulté d'intégration ultra-faible, il peut être intégré de manière transparente dans divers appareils terminaux et plateformes système, servant de composants d'imagerie thermique essentiels pour les équipements intelligents, la surveillance industrielle et les instruments de recherche scientifique.
Caractéristiques principales
- Imagerie haute définition, détection précise : La résolution mégapixel 1280×1024/12µm permet une imagerie HD grand champ et longue portée. Capture les détails fins de la cible clairement lors d'une observation rapprochée.
- Complet et économique : Construit avec un détecteur infrarouge à puce de grand format leader de l'industrie. Intégré avec des algorithmes de traitement d'image avancés pour améliorer la clarté de l'image et la qualité visuelle.
- Intégration rapide, développement accéléré : Prend en charge plusieurs interfaces de sortie d'image, y compris DVP et BT.1120. Sortie de données d'image RAW/YUV avec contrôle par port série.
Spécifications du produit
| Modèle | COIN1212 |
|---|---|
| Indicateurs de détecteur IR | Matériau sensible : VOx Résolution : 1280×1024 Taille des pixels : 12µm Réponse spectrale : 8µm ~ 14µm NETD typique : ≤40mK/F1.0/25℃ |
| Traitement d'image | Fréquence d'images numérique : 30Hz Temps de démarrage : 6s Vidéo analogique : / Vidéo numérique : RAW/YUV422 Algorithme d'image : Correction de non-uniformité (NUC), Réduction de bruit 3D (3DNR), Réduction de bruit 2D (DNS), Compression de plage dynamique (DRC), Amélioration des bords (EE) Affichage de l'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud) |
| Logiciel PC | Logiciel ICC : Contrôle du module et affichage vidéo |
| Électrique | Interface externe standard : 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle) Carte d'extension : USB3.0 Interface de communication : TTL-232 Interface vidéo numérique : DVP16/BT.1120/MIPI Tension d'alimentation : 4.5~5.5V Consommation électrique typique : 1.0W |
| Mécanique | Taille du module nu (mm) : 14mm/19mm/25mm : 25.4mm×25.4mm×19.3mm ; 35mm/50mm/100m : 35.4mm×35.4mm×17.8mm Poids du module nu (g) : 14mm/19mm/25mm : 19.7±1g ; 35mm/50mm/100m : 32.5±1g |
| Adaptabilité environnementale | Température de fonctionnement : -40℃~+70℃ Température de stockage : -45℃~+85℃ Humidité : 5%~95%, sans condensation Vibration : 5.35grms, Vibration aléatoire, 3 axes Choc : Demi-onde sinusoïdale, 40g/11ms, Direction de choc Axe X, 3 fois Certification : ROHS2.0/REACH |
| Objectif optique | Objectif optique : Athermal à mise au point fixe : 14mm/19mm/25mm/35mm/50mm/100mm Indice de protection : IP67 (lentille avant) |
Applications industrielles
Le module d'imagerie thermique COIN1212 est appliqué dans les domaines de la surveillance des infrastructures clés, de la fabrication haut de gamme, de l'inspection industrielle, de la recherche scientifique, etc.
Notre gamme de produits
- Haute sensibilité et excellentes performances avec une technologie de pointe dans l'industrie infrarouge
- Divers détecteurs infrarouges disponibles, y compris des détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
- Production en volume pour assurer une livraison rapide avec trois lignes de production et une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Quelles sont les applications des modules thermiques ?
Les modules thermiques ont un large éventail d'applications dans divers domaines. Certaines des applications courantes comprennent :
- Imagerie médicale : Utilisé pour diagnostiquer des conditions qui affectent le flux sanguin, telles que le cancer du sein et la thrombose veineuse profonde.
- Inspection industrielle : Utilisé pour la surveillance des machines, le contrôle qualité et la maintenance prédictive.
- Diagnostic de bâtiment : Utilisé pour détecter et diagnostiquer les pertes d'énergie, les problèmes d'humidité et les défauts électriques dans les bâtiments.
- Lutte contre l'incendie : Aide les pompiers à localiser et identifier les points chauds et les sources d'incendie sous la fumée et la poussière.
- Application de la loi : Utilisé dans les missions de surveillance et de recherche et sauvetage nécessitant une visibilité accrue dans des environnements à faible luminosité.
- Automobile : Utilisé dans les applications de systèmes d'aide à la conduite avancés (ADAS) telles que la détection de piétons et la détection d'objets.
- Sécurité/Surveillance : Utilisé pour surveiller les bâtiments, les frontières et les périmètres contre les intrus et les activités suspectes.
L'application spécifique des modules thermiques dépend de leur sensibilité, de leur résolution, de leur plage spectrale et d'autres caractéristiques telles que la mesure de température et les capacités de traitement d'image.
