xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau infrarouge de caméra de LWIR,Noyau infrarouge non refroidi 640x512 de caméra,noyau de caméra de 12uM LWIR |

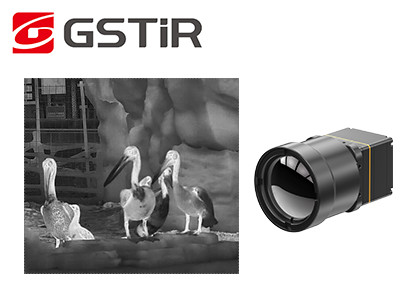

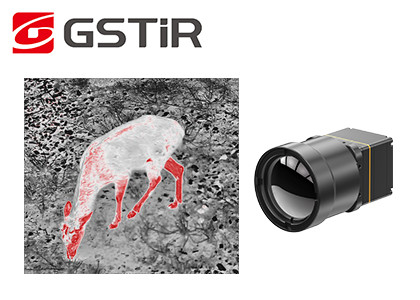

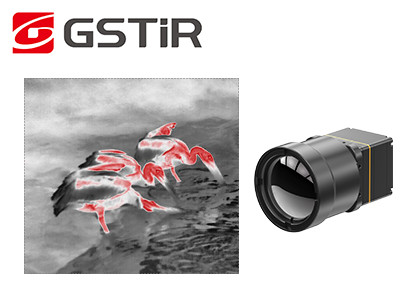

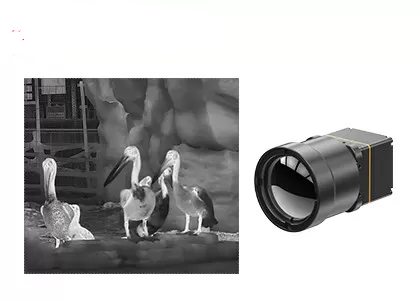

Noyau infrarouge non refroidi de caméra de LWIR - 640x512/12µM
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Quelles sont les applications des modules thermiques ?
Les modules thermiques ont un large éventail d'applications à travers de divers champs. Certaines des applications communes incluent :
1) Imagerie médicale : Des modules thermiques sont utilisés dans des applications d'imagerie médicale pour diagnostiquer les conditions qui affectent le flux sanguin, tel que le cancer du sein et la thrombose profonde de veine.
2) Inspection industrielle : Des modules thermiques sont également utilisés dans des applications industrielles d'inspection telles que surveiller des machines, le contrôle de qualité, et l'entretien prévisionnel.
3) Diagnostics de construction : Des modules thermiques sont utilisés pour détecter et diagnostiquer la déperdition d'énergie, les problèmes d'humidité, et les défauts électriques dans les bâtiments, aidant à améliorer le rendement énergétique et la sécurité.
4) Lutte contre l'incendie : Les modules thermiques aident des sapeurs-pompiers à identifier et identifier des points névralgiques et des sources du feu sous la fumée et la poussière, de ce fait améliorant la sécurité et l'efficacité.
5) Police : Des modules thermiques sont utilisés dans les applications de police telles que la surveillance et la recherche et les missions de sauvetage, qui exigent la visibilité augmentée dans les environnements à faible niveau d'éclairement.
6) Des véhicules à moteur : Des modules thermiques sont utilisés dans des applications avancées des systèmes de Conducteur-aide (ADAS) telles que la détection piétonnière, contrôle de croisière avancé, et objectent la détection dans les taches aveugles.
7)Sécurité/surveillance : Des modules thermiques sont utilisés dans des applications de sécurité et de surveillance pour surveiller des bâtiments, frontières, et des périmètres, détectant des intrus et l'activité suspecte.
L'application spécifique des modules thermiques dépendra de leur sensibilité, résolution, et domaine spectral, aussi bien que d'autres caractéristiques telles que la mesure de la température et les capacités à traitement d'images.
