Noyau thermique non refroidi de caméra de Microbolometer pour l'observation de faune

Noyau thermique non refroidi de caméra de Microbolometer pour l'observation de faune

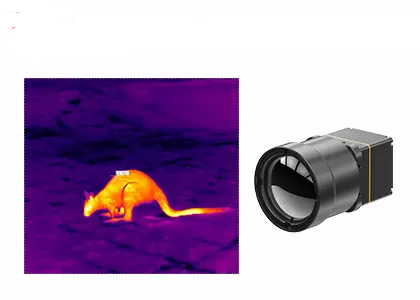

Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Le noyau infrarouge 640x512/12µm non refroidi de caméra est un capteur sophistiqué de formation d'images thermiques qui fournit la représentation de haute qualité dans un paquet compact et convivial. Ce noyau de caméra est établi utilisant la technologie non refroidie tranchante de microbolometer, qui fournit la représentation supérieure de formation d'images thermiques comparée aux systèmes conventionnels de formation d'images thermiques.

Avec sa rangée du pixel 640x512 et lancement de pixel de 12µm, ce noyau de caméra fournit des capacités ultra-hautes de représentation de résolution pour un large éventail d'applications. Il offre la sensibilité de température de moins de 50 Mk et comporte une dynamique de jusqu'à 14 bits, assurant la représentation précise et détaillée même dans les environnements exaltants.

Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.

Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.

- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk> - pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W


Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance


1. Comment un détecteur infrarouge fait-il le travail ?

Les détecteurs infrarouges fonctionnent à côté de sentir le rayonnement électromagnétique dans la gamme infrarouge. Le mécanisme précis de la détection varie selon le type de détecteur infrarouge.

Les détecteurs thermiques fonctionnent à côté de mesurer le changement de température provoqué en absorbant le rayonnement infrarouge. Par exemple, les microbolometers se composent d'une matrice des éléments résistifs minuscules qui sont sensibles pour chauffer. Quand le rayonnement infrarouge est absorbé par le détecteur, il fait augmenter la température de l'élément résistif, ayant pour résultat un changement de la résistance électrique qui peut être détectée et convertie en image.

Les détecteurs de photons, d'autre part, fonctionnent à côté de convertir des photons du rayonnement infrarouge en signaux électriques. Deux types communs de détecteurs de photons sont les détecteurs et les photoconducteurs photovoltaïques. Les détecteurs photovoltaïques produisent d'une tension quand des photons infrarouges sont absorbés, alors que les photoconducteurs augmentent leur conductivité quand des photons sont absorbés.

Les détecteurs infrarouges peuvent également utiliser d'autres mécanismes de détection, tels que la pyroélectricité, où les changements de la température induisent une charge dans un matériel, ou les effets thermoélectriques, où une différence de la température entre deux matériaux produit d'une tension.

Le signal de sortie du détecteur infrarouge peut être traité et montré comme image, qui peut être employée pour un grand choix de buts, tels que la formation d'images thermiques dans des applications médicales ou industrielles, télédétection de l'environnement, et le balayage thermique dans des systèmes de sécurité.
