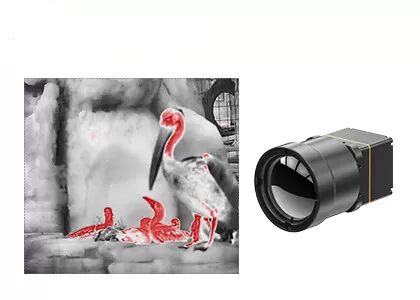

Images nettes et claires du module d'imagerie thermique TWIN612 avec une précision de ± 2 ℃ ou ± 2%
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module d'imagerie thermique TWIN612,module d'imagerie thermique RS232,noyau de caméra thermique transparent |
Images pointues et claires de module de la formation d'images thermiques TWIN612 - avec l'exactitude de ±2℃ ou de ±2%
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Le noyau infrarouge 640x512/12µm non refroidi de caméra est un capteur sophistiqué de formation d'images thermiques qui fournit la représentation de haute qualité dans un paquet compact et convivial. Ce noyau de caméra est établi utilisant la technologie non refroidie tranchante de microbolometer, qui fournit la représentation supérieure de formation d'images thermiques comparée aux systèmes conventionnels de formation d'images thermiques.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Avec sa rangée du pixel 640x512 et lancement de pixel de 12µm, ce noyau de caméra fournit des capacités ultra-hautes de représentation de résolution pour un large éventail d'applications. Il offre la sensibilité de température de moins de 50 Mk et comporte une dynamique de jusqu'à 14 bits, assurant la représentation précise et détaillée même dans les environnements exaltants.
Le noyau de caméra convient pour l'usage dans une large gamme d'industries, y compris la sécurité et la surveillance, l'automation industrielle, et l'imagerie médicale. En plus, sa dimension compacte, consommation de basse puissance, et compatibilité avec une série des interfaces externes le transforment idéal pour l'intégration en tenu dans la main et des périphériques mobiles, des bourdons, et d'autres plates-formes légères.
De façon générale, le noyau infrarouge 640x512/12µm non refroidi de caméra est une solution puissante et souple de formation d'images thermiques qui offre la représentation ligne du dessus de représentation pour un large éventail d'applications.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Quelle est la longueur focale ?
Nous tous savons que le principe de représentation de la caméra est représentation de trou d'épingle, ainsi dans un appareil photo numérique, la longueur focale se rapporte à la distance du trou d'épingle de lentille au capteur, et l'unité est millimètre (millimètre).
2. Définition de différents types de lentille
Quand il s'agit d'objectifs de caméra, certains peuvent savoir qu'il y a des lentilles de fixe-foyer et des zooms. Une lentille fixe de longueur focale signifie que la longueur focale est fixée, tandis que des moyens d'un zoom que la longueur focale de la lentille est variable.
Généralement, la longueur focale sera marquée sur l'objectif de caméra, tel que 50mm, 24-70mm, etc. S'il y a seulement un nombre sur la lentille, il signifie que c'est une lentille de fixe-foyer, telle qu'une lentille de 50mm, ainsi il signifie que la lentille peut seulement être fixée à une longueur focale de 50mm.
S'il y a deux nombres marqués sur la lentille, il signifie que c'est un zoom, tel qu'une lentille de 24-70mm, ainsi il signifie que la longueur focale de cette lentille peut être ajustée librement entre 24-70mm.
