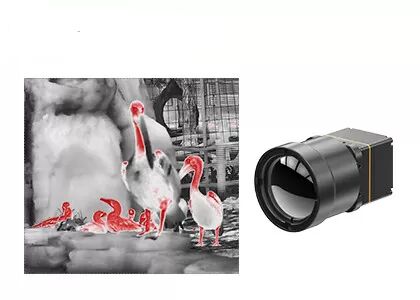

Noyau de caméra de formation d'images thermiques de LWIR avec 25Hz/30Hz le cadre Rate For ADAS
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau de caméra de formation d'images thermiques d'ADAS,noyau de caméra de la formation d'images thermiques 30Hz,noyau thermique de la caméra 0.8W |
Module de formation d'images thermiques de LWIR avec l'extérieur de 640x512 12μM Infrared Detectors For
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. NETD
NETD est la différence de la température équivalente de bruit, qui est la différence de la température entre la cible et le fond quand le détecteur a produit le rapport signal/bruit est égal à 1. C'est un indicateur pour mesurer la sensibilité du détecteur infrarouge.
Plus Le NETD qu'un détecteur infrarouge a petit, plus haute la sensibilité thermique et une meilleure qualité d'image il a.
La différence plus petite de la température entre la cible et le fond est, la sensibilité thermique plus élevée du détecteur est exigée.
2. Débit d'images
Le débit d'images est le nombre d'images par seconde d'une image complète produite par le module infrarouge. Si la cible a la vitesse rapide ou la température changeante rapide, le module thermique avec un débit d'images plus élevé devrait être choisi, autrement l'exactitude de mesure et l'effet d'observation seront affectés.
