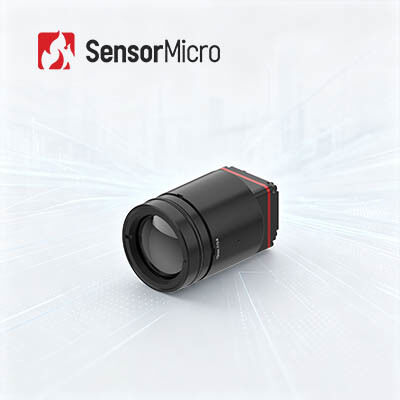

Le noyau de la caméra d'imagerie thermique LWIR avec une résolution de 1280x1024 8μm Pixel Pitch et une fréquence d'images de 25Hz/30Hz
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 MORCEAU |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Consommation d'énergie | 1W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD | ≤30mK | Fréquence d'images | 25 Hz/30 Hz |
| Mettre en évidence | Noyau de caméra de formation d'images thermiques d'ADAS,noyau de caméra de la formation d'images thermiques 30Hz,noyau thermique de la caméra 0.8W |
||
Description de produit
Le noyau de la caméra d'imagerie thermique LWIR avec fréquence d'images 25Hz/30Hz pour ADAS
Module d'imagerie thermique LWIR avec détecteurs infrarouges 640x512 12 μm pour l'extérieur
Vue d'ensemble du produit
Le noyau de la caméra infrarouge iTL1208 de 8 μm permet une miniaturisation extrême et des performances stables dans des environnements difficiles.et une consommation d'énergie aussi faible que 1 WSon poids ultra-léger de 35,7 g et sa structure cubique compacte empêchent les défaillances structurelles de l'installation sur les appareils mobiles et portables sujets aux vibrations.
Le détecteur infrarouge de haute qualité de 8 μm maintient une sensibilité de détection thermique constante ≤ 30 mK dans des températures ambiantes fluctuantes, tandis que les algorithmes d'optimisation d'image intégrés suppriment la brume, le bruit, les ondes de choc, les ondes de choc et les ondes de choc.et distorsion de l'image à faible luminositéAvec des interfaces universelles durables et une adaptabilité multi-objectifs, ce noyau de caméra fonctionne de manière fiable pour la surveillance du périmètre extérieur, les tests industriels à haute température sur place,et des missions de sauvetage en cas de sinistre et de sinistre à faible visibilité dans des conditions de terrain difficiles.
Les algorithmes d'imagerie améliorés et la fonction de mesure de la température permettent au module thermique iTL1208 de présenter des images thermiques ultra-clares.
Principales caractéristiques
- Une conception extrêmement légère- Compact de 22,6 × 22,6 × 34,5 mm et pesant 35,7 g (y compris l'objectif de 12 mm), avec les plus hauts niveaux d'intégration de sa catégorie
- Haute sensibilité, détection précise- une taille de pixel ultra-petite de 8 μm avec une résolution de 1280 × 1024, fournissant des détails fins et des images claires avec un NETD typique ≤ 30mK pour une détection fiable de différences de température subtiles
- Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques sont disponibles pour répondre à des exigences d'application diverses, prend en charge l'interface de sortie d'image MIPI CSI, la sortie de données d'image RAW et YUV avec contrôle via port série/I2C
Spécifications du produit
| Modèle | Le numéro d'enregistrement |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 1280 × 1024 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel pour PC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le TTL-232/I2C |
| Interface vidéo numérique | MIPI-CSI |
| Voltage d'alimentation | 40,5-5,5 V |
| Consommation d'énergie typique | 1W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de lentille Φ37 mm) Avec lentille de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de lentille Φ33 mm) Avec lentille de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de lentille Φ26,6 mm) Avec lentille de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de lentille Φ27 mm) Avec lentille de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de lentille Φ33 mm) Avec l'objectif 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) |
| Poids (y compris la lentille) | 85.5±4.5g (avec lentille de 5 mm) 70.5±3.6g (avec lentille de 10 mm) 35.7±2g (avec lentille de 12 mm) 40.7±2.1g (avec lentille de 17 mm) 71.0±3.6g (avec lentille de 25 mm) 110±5,5g (avec l'objectif 35 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être largement utilisé dans les domaines de la lutte contre les incendies dans les forêts, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables et plus encore.
Nos avantages
- Haute sensibilité et excellentes performances grâce à une technologie de pointe dans l'industrie infrarouge
- Différents détecteurs infrarouges disponibles, y compris les détecteurs IR non refroidis et refroidis, de différents formats et tailles de pixels
- Production en série pour assurer une livraison rapide avec trois lignes de production et une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
1. NETD
NETD (Noise Equivalent Temperature Difference) est la différence de température entre la cible et le fond lorsque le rapport signal/bruit de sortie du détecteur est égal à 1.Il mesure la sensibilité des détecteurs infrarouges.
Plus le NETD d'un détecteur infrarouge est petit, plus la sensibilité thermique et la qualité d'image sont élevées.Des différences de température plus faibles entre la cible et le fond nécessitent des détecteurs de sensibilité thermique plus élevés.
2. Taux d'images
La fréquence d'images est le nombre d'images par seconde d'une image complète produite par le module infrarouge.les modules thermiques avec des fréquences d'images plus élevées doivent être sélectionnés pour maintenir la précision des mesures et l'efficacité de l'observation;.
