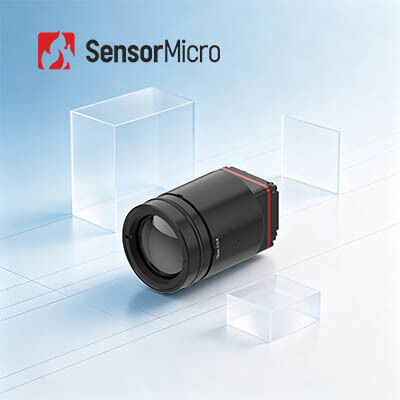

Module d'imagerie thermique à résolution 1280x1024 non refroidi par LWIR avec une hauteur de pixel de 8 μm et une NETD ≤ 30 mK

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL1208
Quantité de commande min 1 MORCEAU
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024 Consommation d'énergie 1W
Gamme spectrale 8~14μm Pas de pixels 8μm
NETD ≤30mK Fréquence d'images 25 Hz/30 Hz
Mettre en évidence

module de formation d'images thermiques de lentille de 25mm

,

Module extérieur 640x512 de formation d'images thermiques

,

Noyau thermique non refroidi de LWIR
Laisser un message
Description de produit
Module d'imagerie thermique 1280x1024/8μm non refroidi LWIR
Présentation du produit
L'iTL1208 est un noyau de caméra infrarouge non refroidi de 8 μm mégapixels conçu pour les équipements terminaux optoélectroniques miniaturisés modernes. Avec les indicateurs SWaP (taille, poids et puissance) de pointe, il ne pèse que 35,7 grammes et mesure 22,6 × 22,6 × 34,5 millimètres avec un objectif de 12 mm assorti. Le module offre une imagerie thermique haute définition de pointe avec une résolution de 1 280 × 1 024 avec une sensibilité thermique ultra-faible de 30 mK. Équipé d'interfaces périphériques standard riches et d'objectifs personnalisés en option, il prend en charge une intégration rapide du système et une configuration simple des paramètres. Largement appliqué dans les domaines de la sécurité publique, de la détection industrielle et des terminaux mobiles portables, il fournit un support d'imagerie infrarouge de base stable et fiable pour l'itération et la mise à niveau des équipements terminaux.
Principales caractéristiques
  • Conception extrêmement légère- Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 35,7 g (objectif 12 mm compris) ; parmi les niveaux d'intégration les plus élevés de sa catégorie
  • Haute sensibilité, détection précise- Taille de pixel ultra-petite de 8 μm avec une résolution de 1 280 × 1 024, offrant des détails fins et des images claires ; NETD typique ≤ 30 mK, permettant une détection fiable de différences subtiles de température
  • Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application ; prend en charge l'interface de sortie d'image MIPI CSI ; Sortie de données d'image RAW et YUV avec contrôle via port série/I2C
Spécifications du produit
Modèle iTL1208
Indicateurs de détecteurs IR Matériau sensible : VOx
Résolution : 1280 × 1024
Taille des pixels : 8 μm
Réponse spectrale : 8 μm ~ 14 μm
NETD typique : ≤30 mK
Traitement d'images Fréquence d'image numérique : 25/30 Hz
Temps de démarrage : ≤6 s
Vidéo numérique : RAW/YUV
Algorithme d'image : NUC/3DNR/DNS/DRC/EE
Affichage de l'image : 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud).
Logiciel PC Logiciel PC : contrôle de module et affichage vidéo
Électrique Interface externe standard : 34Pin_Connector Interface : BP04SD-34-0065-R0
Interface de communication : TTL-232/I2C
Interface vidéo numérique : MIPI-CSI
Tension d'alimentation : 4,5-5,5 V
Consommation d'énergie typique : 1 W
Mécanique Taille (objectif compris) : Différentes configurations avec des objectifs de 5 mm, 10 mm, 12 mm, 17 mm, 25 mm et 35 mm
Poids (objectif compris) : varie de 35,7 ± 2 g (objectif 12 mm) à 110 ± 5,5 g (objectif 35 mm)
Adaptabilité environnementale Température de fonctionnement : -40 ℃ ~ + 70 ℃
Température de stockage : -45 ℃ ~ + 85 ℃
Humidité : 5 % ~ 95 %, sans condensation
Vibration : 5,35 grms, vibration aléatoire, 3 axes
Impact : demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois.
Certifications : ROHS2.0/REACH
Lentille optique Athermique à mise au point fixe : 5/10/12/17/25/35 mm
Applications industrielles
Thermographie, surveillance de la sécurité, charges utiles d'UAV, robots, matériel intelligent, ADAS, lutte contre les incendies et sauvetage
À propos de SensorMicro
SensorMicro est le premier fabricant et fournisseur de services de détecteurs infrarouges au monde. Nous fournissons à nos clients du monde entier des détecteurs d’imagerie thermique non refroidis et refroidis hautes performances et partageons notre expérience professionnelle en matière d’applications. Nous fournissons des détecteurs infrarouges avancés, des cœurs de caméra et des modules avec des formats et des bandes d'ondes polyvalents. Conçus pour la clarté, la sensibilité et l’efficacité, nos produits s’intègrent parfaitement dans divers systèmes, permettant ainsi des applications d’imagerie et de détection de nouvelle génération dans tous les secteurs.
Foire aux questions
Qu'est-ce qu'une caméra infrarouge ?
Les systèmes d'imagerie thermique infrarouge utilisent des détecteurs infrarouges pour détecter le rayonnement infrarouge et le convertir en signaux électriques, qui sont ensuite amplifiés et traités en images affichées.
Principe de base de la caméra infrarouge
La technologie d'imagerie thermique est une technologie de détection et de reconnaissance passive et sans contact avec deux fonctions principales :
  • Thermographie : mesure de température sans contact et détection de défauts
  • Vision nocturne : détectez et identifiez facilement les cibles dans l'obscurité totale
