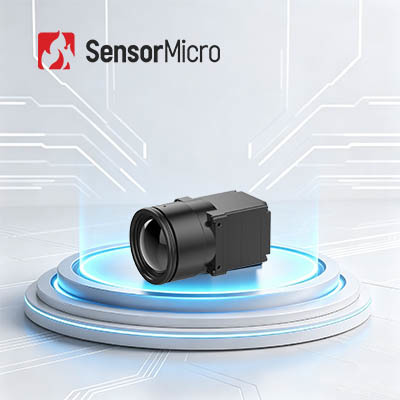

Module d'imagerie thermique non refroidi de 1280 x 1024 μm pour la surveillance des infrastructures clés

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle PIÈCE1212
Quantité de commande min 1 MORCEAU
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024 Consommation d'énergie 1.0W
Interface vidéo numérique DVP16/BT.1120/MIPI Gamme spectrale 8~14μm
Pas de pixels 12μm Fréquence d'images 30Hz
Mettre en évidence

module non refroidi de la formation d'images thermiques 12uM

,

Module thermique 640x512 d'observation de faune

,

module de la formation d'images thermiques 30Hz
Laisser un message
Description de produit
Module d'imagerie thermique non refroidi 1280x1024 12µm pour la surveillance des infrastructures clés
Présentation du produit

Le COIN1212 est un cœur de caméra infrarouge de haute résolution au niveau du wafer, équipé d'un détecteur 1280×1024 12µm et de systèmes avancés de traitement d'image. Il prend en charge diverses sorties vidéo et communications série, offre une détection rapide des points chauds et une imagerie thermique haute définition, et simplifie grandement l'intégration du système. Adapté à la surveillance des infrastructures, au transport intelligent, à la fabrication avancée et à la recherche scientifique, c'est un cœur d'imagerie thermique compact et performant pour diverses applications haut de gamme.

Caractéristiques principales
Imagerie haute définition, détection précise
  • La résolution mégapixel 1280×1024/12µm permet un champ de vision large et une imagerie HD longue portée
  • Capture les détails fins de la cible clairement lors d'une observation à courte portée
Complet et économique
  • Construit avec un détecteur infrarouge de grande taille au niveau du wafer, leader de l'industrie
  • Intégré avec des algorithmes avancés de traitement d'image pour améliorer la clarté de l'image et la qualité visuelle
Intégration rapide, développement accéléré
  • Prend en charge plusieurs interfaces de sortie d'image, y compris DVP et BT.1120
  • Sorties de données d'image RAW/YUV avec contrôle par port série
Spécifications du produit
Modèle COIN1212
Indicateurs de détecteurs IR
Matériau sensible : VOx
Résolution : 1280×1024
Taille des pixels : 12µm
Réponse spectrale : 8µm ~ 14µm
NETD typique : ≤40mK/F1.0/25℃
Traitement d'image
Fréquence d'images numérique : 30Hz
Temps de démarrage : 6s
Vidéo analogique : /
Vidéo numérique : RAW/YUV422
Algorithme d'image : Correction de non-uniformité (NUC), Réduction de bruit 3D (3DNR), Réduction de bruit 2D (DNS), Compression de plage dynamique (DRC), Amélioration des contours (EE)
Affichage d'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC Logiciel ICC : Contrôle du module et affichage vidéo
Électrique
Interface externe standard : 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension : USB3.0
Interface de communication : TTL-232
Interface vidéo numérique : DVP16/BT.1120/MIPI
Tension d'alimentation : 4.5~5.5V
Consommation électrique typique : 1.0W
Mécanique
Taille du cœur nu (mm) : 14mm/19mm/25mm : 25.4mm×25.4mm×19.3mm ; 35mm/50mm/100m : 35.4mm×35.4mm×17.8mm
Poids du cœur nu (g) : 14mm/19mm/25mm : 19.7±1g ; 35mm/50mm/100m : 32.5±1g
Adaptabilité environnementale
Température de fonctionnement : -40℃~+70℃
Température de stockage : -45℃~+85℃
Humidité : 5%~95%, sans condensation
Vibration : 5.35grms, vibration aléatoire, 3 axes
Choc : Demi-onde sinusoïdale, 40g/11ms, direction de choc axe X, 3 fois
Certification : ROHS2.0/REACH
Objectif optique
Objectif optique : Athermal à mise au point fixe : 14mm/19mm/25mm/35mm/50mm/100mm
Niveau de protection : IP67 (lentille avant)
Applications industrielles
Le module d'imagerie thermique COIN1212 est appliqué dans les domaines de la surveillance des infrastructures clés, de la fabrication haut de gamme, de l'inspection industrielle, de la recherche scientifique, etc.
À propos de SensorMicro

Guidé par les besoins des utilisateurs, SensorMicro s'engage dans le développement approfondi et l'amélioration continue des produits infrarouges et des solutions d'application. Nous fournissons non seulement des produits matériels de haute qualité, mais partageons également une expérience d'application professionnelle, offrant des solutions personnalisées adaptées aux exigences uniques des différentes industries. Notre réseau de service mondial assure un support technique et un service après-vente rapides, faisant de nous un partenaire de confiance pour les clients du monde entier.

Questions fréquemment posées
Quelle est la distance focale ?
Nous savons tous que le principe d'imagerie d'une caméra est l'imagerie par sténopé, donc dans un appareil photo numérique, la distance focale fait référence à la distance entre le sténopé de l'objectif et le capteur, et l'unité est mm (millimètre).
Définition des différents types d'objectifs
En ce qui concerne les objectifs d'appareil photo, certaines personnes peuvent savoir qu'il existe des objectifs à mise au point fixe et des objectifs à zoom. Un objectif à focale fixe signifie que la distance focale est fixe, tandis qu'un objectif à zoom signifie que la distance focale de l'objectif est variable.

En général, la distance focale sera marquée sur l'objectif de l'appareil photo, par exemple 50mm, 24-70mm, etc. S'il n'y a qu'un seul chiffre sur l'objectif, cela signifie qu'il s'agit d'un objectif à mise au point fixe, comme un objectif de 50mm, ce qui signifie que l'objectif ne peut être fixé qu'à une distance focale de 50mm. S'il y a deux chiffres marqués sur l'objectif, cela signifie qu'il s'agit d'un objectif à zoom, comme un objectif de 24-70mm, ce qui signifie que la distance focale de cet objectif peut être ajustée librement entre 24 et 70mm.
