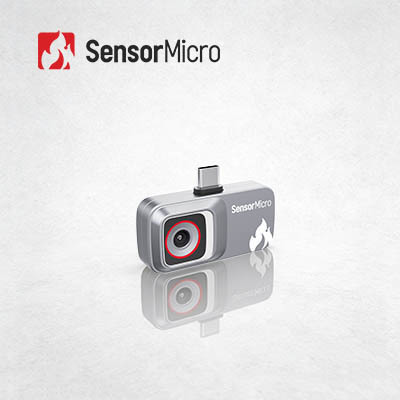

Module de caméra thermique 256x192 12µm pour appareils mobiles
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iMC212 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Gamme spectrale | 8~14μm | NETD | ≤50mK |
|---|---|---|---|
| Résolution | 256x192 | Pas de pixels | 12μm |
| Plage de température | -20 ℃ ~ + 550 ℃ | Fréquence d'images | 25Hz |
| Mettre en évidence | Module miniature de caméra de formation d'images thermiques,Module de caméra de formation d'images thermiques de FPA,Noyau thermique 17uM de caméra |
||
Description de produit
Aperçu du produit
Le module de caméra infrarouge miniature iMC212 intègre un détecteur infrarouge de 256×192 / 12 µm avec un circuit de traitement d'image de base pour capturer rapidement les images thermiques de la zone cible et sa distribution de chaleur.
La caméra thermique iMC212 est conçue pour les applications d'imagerie infrarouge optimisées en termes de taille, de poids, de puissance et de coût (SWaP-C). Couplée à une application dédiée, elle produit directement des images et des matrices de température – aucune calibration de température requise – rendant le développement sans effort. Ce module ultra-compact est une solution économique et à faible consommation d'énergie. Équipé d'interfaces de contrôle universelles, il simplifie l'intégration et le développement, abaissant la barrière technique pour les intégrateurs adoptant la technologie d'imagerie thermique infrarouge.
Caractéristiques principales
Portable et économique
- Équipé d'un détecteur infrarouge auto-développé de 120×90 / 12 µm, offrant des avantages de coût significatifs
- Conception ultra-compacte, idéale pour les appareils mobiles et portables
Structure robuste, performances fiables
- Couplé à une application dédiée pour produire directement des images thermiques et des matrices de température, offrant une excellente universalité
- Encapsulé dans des composants structurels pour une fiabilité et une complétude améliorées
Interfaces courantes, développement facile
- Fournit une interface de sortie vidéo numérique USB 2.0 standard et largement compatible
- Données de température calibrées en usine – aucun effort de développement supplémentaire requis
Spécifications du produit
| Modèle | iMC212 |
|---|---|
| Résolution | 256×192 |
| Taille des pixels | 12 µm |
| Réponse spectrale | 8~14 µm |
| NETD | ≤50mK |
| Données de sortie | 14 bits bruts |
| Fréquence d'images | 25Hz |
| Mode de mise au point | Mise au point fixe |
| Objectif (HFOV/FL) | 56° / 3,2 mm |
| Interface vidéo numérique | USB 2.0 |
| Tension de fonctionnement | 5V ± 0,5V |
| Consommation électrique typique | 300mW |
| Plage de mesure de température | -20℃ ~ +550℃ (-20℃ ~ +150℃ | +100℃ ~ 550℃) |
| Précision de mesure de température | Le plus grand de ±2℃ / ±2% |
| Température de fonctionnement | -20℃ ~ +60℃ |
| Humidité | 5% ~ 85% |
| Température de stockage | -45℃ ~ +85℃ |
| Certification | CE, FCC, RoHS |
Applications industrielles
La caméra thermique infrarouge iMC212 est largement utilisée dans de nombreux domaines, notamment la thermographie, le matériel intelligent, les bâtiments intelligents, les maisons intelligentes et l'AIoT.
Notre engagement de service
Avant-vente
- Analyse des besoins
- Évaluation des scénarios
- Sélection de produits
- Solutions personnalisées
Déploiement
- Livraison rapide
- Intégration et test du système
- Formation technique
- Conseils d'application
Après-vente
- Diagnostic à distance
- Service de garantie
- Mises à niveau du firmware
- Maintenance technique
Questions fréquemment posées
1. Image thermique vs. Image visuelle
La lumière visible est une onde électromagnétique visible par l'homme. Sa gamme de longueurs d'onde se situe généralement entre 360–400 nm et 760–830 nm. Cette partie du spectre électromagnétique est également appelée spectre visible, avec une gamme de fréquences d'environ 830–750 THz à 395–360 THz.
L'infrarouge est une onde électromagnétique dont la longueur d'onde se situe entre celle des micro-ondes et de la lumière visible – entre 760 nanomètres (nm) et 1 millimètre (mm). C'est une lumière invisible dont la longueur d'onde est plus longue que celle de la lumière rouge, avec des fréquences approximativement dans la gamme de 430 THz à 300 GHz.
2. Détecteurs pour l'imagerie thermique vs. l'imagerie visuelle
Pour les détecteurs centraux des appareils d'imagerie, les appareils de lumière visible utilisent des détecteurs CCD et CMOS, tandis que l'imagerie thermique utilise des détecteurs refroidis et non refroidis. La principale différence est que les capteurs CCD/CMOS de lumière visible perçoivent les ondes lumineuses dans la bande visible, tandis que les détecteurs d'imagerie thermique détectent le rayonnement thermique dans la bande infrarouge. Les détecteurs d'imagerie thermique infrarouge sont divisés en de nombreux types selon différents procédés de fabrication et matériaux d'encapsulation. De manière générale, les détecteurs d'imagerie thermique infrarouge sont plus chers que les CCD de lumière visible.
