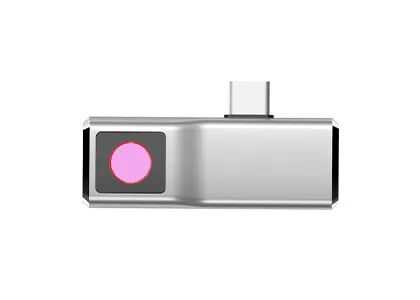

Module miniature 120x90 17μM de caméra de formation d'images thermiques de Vox FPA

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle TIMO120
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Domaine spectral 8~14μm NETD ≤60mK
Résolution 120x90 Lancement de pixel 17μm
Température ambiante -20℃~+120℃ (personnalisable) Taille 8.5x8.5x9.16mm
Surligner

Module miniature de caméra de formation d'images thermiques

,

Module de caméra de formation d'images thermiques de FPA

,

Noyau thermique 17uM de caméra

Laisser un message
Description de produit
Noyau thermique de la caméra TIMO120




Noyau miniature de caméra de formation d'images thermiques de Vox FPA 120x90/17μm intégré dans des caméras infrarouges



Description de produit



Le module TIMO120 infrarouge miniature intègre l'optique niveau de la gaufrette, le détecteur de niveau du paquet de gaufrette de 120x90/17μm (WLP) et le circuit à traitement d'images de base pour obtenir rapidement des images thermiques de la distribution de zone cible et de chaleur.



Le noyau de la formation d'images thermiques TIMO120 est orienté pour la taille optimisée, poids, puissance, applications infrarouges de représentation de coût (échange-c). Sa structure miniature superbe et puissance très réduite sont commodes pour être intégrées dans de divers dispositifs intelligents, imageurs thermiques ou terminaux mobiles avec des conditions strictes sur le coût, la taille et le poids.



Caractéristiques principales



- Module infrarouge minimum de WLP, dimension à 8.5x8.5x9.16mm
- Interface de DVP, compatible avec de diverses plates-formes incluses
- Équivalent évident de module de caméra, directement intégration
- Kit complet de développement de SDK
- Conception de puissance faible pour prolonger un plus long délai de fonctionnement
- Coût bas pour beaucoup de genres d'applications intelligentes



Spécifications produit



Modèle TIMO-120
Représentation de détecteur d'IR
Résolution 120x90
Lancement de pixel 17μm
Domaine spectral 8~14μm
NETD ≤60mK
Type de lentille WLO
Mode de foyer Bourdonnement fixe
HFOV 90°/50°
Profondeur de champ 10cm à l'infini
Débit d'images 1~30Hz (personnalisable)
Mesure de la température
Température ambiante -20°C | +120°C (personnalisable)
Exactitude de la température Personnalisable (répondez aux exigences du corps ou de la thermographie industrielle)
Connectez/contrôle
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Interface Interface de Digital
Puissance 45mW (mode typique) ; 9mW (mode de puissance faible)
Caractéristiques physiques
Dimension (millimètres) 12x10x5.48 (HFOV=90°) ; 8.5x8.5x9.16 (HFOV=50°) (les caractéristiques régneront)
La température d'opération -20°C | +60°C
Température de stockage -40°C | +85°C



Applications industrielles



Le noyau thermique infrarouge de la caméra TIMO120 est très utilisé dans beaucoup de secteurs, tels que la thermographie, le matériel intelligent, le bâtiment futé, le Smart Home, l'AIoT etc.



Module miniature 120x90 17μM de caméra de formation d'images thermiques de Vox FPA 0



Équipe globale de technologie des sondes



Module miniature 120x90 17μM de caméra de formation d'images thermiques de Vox FPA 1



FAQ



1. Image thermique contre l'image visuelle

La lumière visible est une onde électromagnétique qui peut être vue par des humains. Sa gamme de longueurs d'onde tombe généralement entre 360-400 nm~760-830nm. Ce spectre électromagnétique s'appelle également le spectre évident, et sa plage de fréquence est 830-750THz~395-360THz.

L'infrarouge est une onde électromagnétique avec une longueur d'onde entre la micro-onde et la lumière visible. Sa longueur d'onde est entre 760 nanomètres (nanomètre) et 1 millimètre (millimètre). C'est une lumière invisible avec une plus longue lumière que rouge de longueur d'onde. Les fréquences sont approximativement de l'ordre de 430 THz à 300 gigahertz.



2. Détecteur d'image thermique et d'image visuelle

Pour les détecteurs de noyau du dispositif imageur, les dispositifs légers évidents emploient le détecteur de CCD et de CMOS, alors que la formation d'images thermiques emploie le détecteur refroidi et non refroidi. La principale différence est que la lumière visible CCD/CMOS peut percevoir des ondes lumineuses dans la bande claire évidente, et les détecteurs de formation d'images thermiques peuvent sentir des ondes lumineuses de rayonnement thermique dans la bande infrarouge. Des détecteurs infrarouges de formation d'images thermiques sont divisés en beaucoup de types selon différents processus de fabrication et matériaux d'emballage. Le sentiment plus macroscopique est que les détecteurs infrarouges de formation d'images thermiques sont plus chers que CCDs léger évident.
