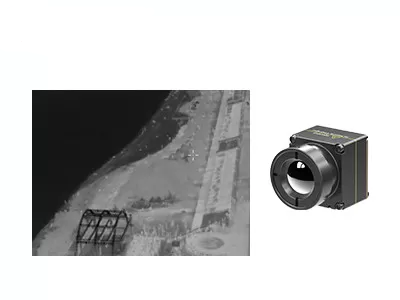

Résolution thermique non refroidie du module 640x512 de caméra de charges utiles d'UAV

Noyau de caméra infrarouge non refroidie de petite taille 640x512 12um pour charges utiles de drones (UAV)



En tant que fabricant leader de détecteurs infrarouges refroidis et non refroidis et de modules thermiques, SensorMicro développe un noyau d'imagerie thermique infrarouge de petite taille et léger, iTL612R Pro, qui est la version compacte du noyau de caméra infrarouge iTL612R.

Entièrement orienté vers SWaP-C (taille, poids, puissance et coût), la taille et le poids du noyau de caméra infrarouge iTL612R Pro sont déjà à la pointe de l'industrie..C'est le meilleur choix pour les clients qui ont des exigences strictes en matière de taille et de poids lors de l'intégration de leurs propres drones.

Fournissant un détecteur infrarouge de niveau plaquette de 640×512/12μm auto-développé, un indice de protection de l'objectif IP67, une version d'imagerie et de mesure de température, et diverses solutions SDK, le module thermique iTL612R Pro répond aux contraintes d'espace avec une taille plus petite et un poids plus léger, atteint une durée de vie de la batterie plus longue avec une consommation d'énergie plus faible, surmonte les problèmes d'intégration dans le domaine de l'électronique grand public et fournit plus de solutions pour les produits compacts et portables.

Il est spécialement développé pour le domaine de la maintenance prédictive, de l'inspection photovoltaïque, de la protection de l'environnement, de la recherche scientifique, de la photographie aérienne, des enquêtes policières, des secours et sauvetages, de la prévention des incendies de forêt, de la sécurité urbaine, etc.



Conception compacte et légère
• Taille : 17 mm×17 mm×22 mm (avec objectif de 9,1 mm)
• Poids : 13 g (avec objectif de 9,1 mm)
• Consommation d'énergie aussi faible que 0,7 W
Image claire et radiométrie précise
• Nouvel algorithme de traitement d'image : NUC/3DNR/DNS/DRC/EE
• Prise en charge des SDK Windows/Linux/ARM
• Prise en charge de la mesure de température régionale, ponctuelle et isotherme
Diverses interfaces pour une intégration facile
• Interfaces DVP/LVDS/USB2.0, sortie de données d'image RAW/YUV, contrôle du port série



Le module d'imagerie thermique iTL612R Pro peut être intégré dans les charges utiles de drones et les appareils portables, de sorte qu'il est largement utilisé dans les domaines de la maintenance prédictive, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, les enquêtes policières, les secours et sauvetages, la prévention des incendies de forêt, la sécurité urbaine, etc..

Personnalisation du produit : Ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques de l'industrie

Support technique et formation sur site : Fournir aux principaux clients une configuration du système et une formation opérationnelle pratiques

Innovation conjointe pour de nouveaux produits et marchés : Collaborer avec les clients pour co-développer des solutions d'application infrarouge innovantes


1. Comment fonctionne un microbolomètre à réseau plan focal non refroidi ?
En utilisant le principe de l'effet thermique radiant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie du rayonnement infrarouge en énergie thermique avec un matériau d'absorption infrarouge, de sorte que la température du matériau sensible augmente. Ensuite, un certain paramètre physique du matériau sensible change en conséquence et se convertit en signal électrique ou en signal de lumière visible grâce à un certain mécanisme de conversion conçu pour réaliser la détection de l'objet.

2. Quel est l'avantage du détecteur infrarouge non refroidi ?
Le détecteur à réseau plan focal infrarouge non refroidi n'a pas besoin d'un dispositif d'assemblage de refroidisseur Dewar intégré (IDCA) et peut fonctionner à température ambiante. Il présente les avantages d'un démarrage rapide, d'une faible consommation d'énergie, d'une petite taille, d'un poids léger, d'une longue durée de vie, d'un faible coût, etc. Bien que la sensibilité du détecteur à réseau plan focal infrarouge non refroidi ne soit pas aussi bonne que celle des détecteurs infrarouges refroidis, après des années de développement, son rapport coût-performance est évidemment meilleur que celui du détecteur refroidi, ce qui a une perspective d'application plus large.

3. Classification des réseaux plans focaux infrarouges
Selon la méthode de refroidissement, le réseau plan focal infrarouge peut être divisé en détecteurs d'imagerie thermique refroidis et non refroidis. Le détecteur infrarouge FPA refroidi adopte principalement une bouteille Dewar/un réfrigérateur à étranglement à démarrage rapide et une bouteille Dewar/un réfrigérateur à cycle de Stirling à l'heure actuelle. Tandis que le détecteur IR thermique FPA non refroidi fonctionne à température ambiante. C'est le cœur du système d'imagerie thermique non refroidi. Les matériaux sensibles à la chaleur les plus courants comprennent l'oxyde de vanadium (Vox) et le silicium amorphe (a-Si). Le matériau en oxyde de vanadium est le choix dominant sur le marché actuel ; il a un coefficient de résistance à haute température et une sensibilité thermique élevée.
