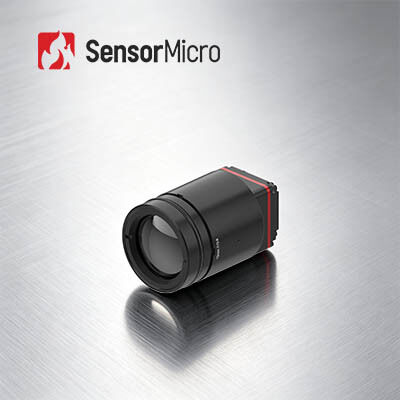

Module de caméra d'imagerie thermique non refroidie haute définition
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 pièce |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 / 8μm | Objectif de la caméra | Plusieurs disponibles |
|---|---|---|---|
| Algorithme d’images | NUC/3DNR/DNS/RDC/EE | NETD | ≤30mK |
| Gamme spectrale | 8 ~ 14 μm LW | Interface vidéo numérique | MIPI-CSI |
| Mettre en évidence | Module infrarouge 640x512 de caméra,Module infrarouge de caméra de charges utiles d'UAV |
||
Description de produit
Module de caméra d'imagerie thermique non refroidie haute définition 1280×1024 / 8μm
Vue d'ensemble du produit
Nous sommes heureux de vous recommander notre module d'imagerie thermique iTL1208, le noyau de caméra infrarouge iTL1208 de 8 μm,spécialement conçu pour les acheteurs mondiaux axés sur les composants thermiques à faible SWaP et à haute performance à coût élevéCe module compact présente une taille globale de 22,6 × 22,6 × 34,5 mm et un poids net de 35,7 g avec un objectif standard de 12 mm, ce qui le rend hautement adaptable aux produits de mainstream mainstream et mobiles à l'étranger.
Il offre une sensibilité thermique exceptionnelle avec 30mK NETD et des images thermiques HD nettes 1280×1024 aidées par des algorithmes de réglage d'image intégrés.une sortie de données RAW/YUV doubleNous soutenons les essais d'échantillons, les commandes d'essais de petits lots et une orientation technique transfrontalière complète pour l'assemblage local de votre produit et son lancement sur le marché.
Principales caractéristiques
-
Une conception extrêmement légèreTaille compacte de 22,6 × 22,6 × 34,5 mm et poids de 35,7 g (y compris une lentille de 12 mm)Parmi les plus hauts niveaux d'intégration de sa catégorie
-
Haute sensibilité, détection précise8 μm de taille de pixel ultra-petite avec une résolution de 1280 × 1024, offrant des détails fins et des images clairesNETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
-
Développement simplifié, intégration rapidePlusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'applicationPrend en charge l'interface de sortie d'image MIPI CSIsortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'enregistrement |
|---|---|
| Indicateurs des détecteurs IR | Matériau sensible: VOx Résolution: 1280×1024 Taille des pixels: 8 μm Réponse spectrale: 8 μm à 14 μm NetD typique: ≤ 30mK |
| Traitement des images | Taux d'images numériques: 25/30Hz Temps de démarrage: ≤ 6 s Vidéo numérique: RAW/YUV L'algorithme de l'image: NUC/3DNR/DNS/DRC/EE Affichage de l'image: 10 types (blanc chaud / lave / rouge de fer / fer chaud / médical / arctique / arc-en-ciel 1 / arc-en-ciel 2 / teint / noir chaud) |
| Logiciel pour PC | Module de commande et affichage vidéo |
| Électricité | Interface externe standard: 34Pin_Connector Interface: BP04SD-34-0065-R0 Interface de communication: TTL-232/I2C Interface vidéo numérique: MIPI-CSI Voltage d'alimentation: 4,5 à 5,5 V Consommation d'énergie typique: 1 W |
| Les appareils électroménagers |
Taille (y compris la lentille): • Avec lentille de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de lentille Φ37 mm) • Avec l'objectif de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de l'objectif Φ33 mm) • Avec l'objectif de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm) • Avec l'objectif de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de l'objectif Φ27 mm) • Avec l'objectif de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de l'objectif Φ33 mm) • Avec l'objectif 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) Poids (y compris la lentille): • 85,5 ± 4,5 g (avec lentille 5 mm) • 70,5 ± 3,6 g (avec lentille de 10 mm) • 35,7 ± 2 g (avec lentille de 12 mm) • 40,7 ± 2,1 g (avec l'objectif 17 mm) • 71,0 ± 3,6 g (avec lentille de 25 mm) • 110±5,5 g (avec l'objectif 35 mm) |
| Adaptabilité à l'environnement | Température de fonctionnement: -40°C à +70°C Température de stockage: -45°C à +85°C Humidité: 5% à 95%, non condensant Vibration: 5,35 grammes, Vibration aléatoire, 3 axes Impact: demi-onde sinusoïdale, 40 g/11 ms, direction de l'impact sur l'axe X, 3 fois Certification: ROHS2.0 ou REACH Lentille optique: Focalisation fixe Athermique: 5/10/12/17/25/35mm |
Applications industrielles
- Lutte contre les incendies de forêt
- Maintenance de la puissance
- Inspection du photovoltaïque
- Surveillance de la sécurité
- Appareils portables
- Appareils portables
Avantages du produit
-
Portfolio de produits diversifiéUne large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
-
Une grande variété de produitsDes résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
-
Performance exceptionnelleUne image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.
-
Facilité d'intégrationLes multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Questions fréquemment posées
Quelle est la portée DRI?
Il s'agit d'un moyen de mesurer la distance à laquelle un détecteur infrarouge peut produire une image d'une cible spécifique et peut être divisé en plage de détection, plage de reconnaissance, plage d'identification.
D (détection): capacité à distinguer un objet du fond
R (reconnaissance): capacité de classer la classe d'objet (animal, humain, véhicule, bateau...)
I (Identification): capacité à décrire l'objet en détail (un homme avec un chapeau, un cerf, une Jeep...)
Selon les critères de Johnson, lorsque la probabilité de détail de la cible visible à la distance DRI est de 50%, les paires minimales de lignes numériques de la cible sont 1:3:6 (ou 1:4:8), et le nombre minimum de pixels correspondant est de 2:612 (ou 2:8Je vous en prie.
En supposant que le diamètre de la cible est H, la distance focale est f, la taille des pixels est d, et le nombre de paires de lignes est n, alors la distance de vision L=H×f/(2n×d)
D (détection): capacité à distinguer un objet du fond
R (reconnaissance): capacité de classer la classe d'objet (animal, humain, véhicule, bateau...)
I (Identification): capacité à décrire l'objet en détail (un homme avec un chapeau, un cerf, une Jeep...)
Selon les critères de Johnson, lorsque la probabilité de détail de la cible visible à la distance DRI est de 50%, les paires minimales de lignes numériques de la cible sont 1:3:6 (ou 1:4:8), et le nombre minimum de pixels correspondant est de 2:612 (ou 2:8Je vous en prie.
En supposant que le diamètre de la cible est H, la distance focale est f, la taille des pixels est d, et le nombre de paires de lignes est n, alors la distance de vision L=H×f/(2n×d)
