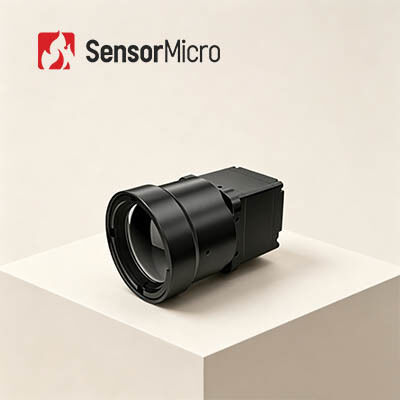

iSE612 Noyau de caméra thermique LWIR non refroidi avec résolution 640x512 12 μm Taille de pixel et fonctionnement sans obturateur
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iSE612 |
| Quantité de commande min | 1 pièce |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Consommation électrique typique | 0,8 W à 50 Hz à 23 ± 3 ℃ | taper | Module infrarouge non refroidi |
|---|---|---|---|
| Résolution | 640x512 / 12μm | NETD | ≤20mK |
| Réponse spectrale | 8μm | 14μm | Fréquence d'images numérique | 50Hz |
| Mettre en évidence | Noyau 12uM de caméra de LWIR,Noyau de caméra de PLUG612 LWIR |
||
Description de produit

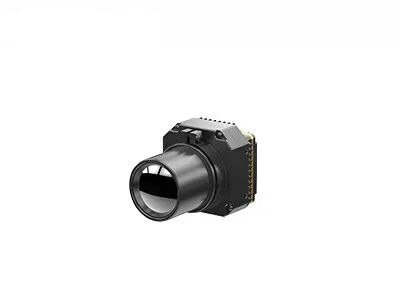

Noyau de caméra thermique LWIR non refroidi iSE612 640x512 12μm avec imagerie thermique claire
Présentation du produit
Le cœur d'imagerie thermique iSE612 combine un capteur thermique non refroidi de 640 x 512/12 μm avec des composants optiques complets, des circuits de traitement du signal et des algorithmes avancés de traitement d'image pour offrir une clarté d'image exceptionnelle et des performances supérieures.
Ce noyau de caméra infrarouge élimine le besoin de calibrage de l’obturateur, résolvant ainsi efficacement les problèmes de bégaiement et de bruit pendant l’observation. Conçu pour répondre à diverses exigences des utilisateurs, l'iSE612 prend en charge les algorithmes de super-résolution, l'image dans l'image, l'OSD personnalisable, le mode veille, le zoom électronique et d'autres fonctionnalités avancées. Il offre plusieurs interfaces vidéo et options d'objectif pour une intégration facile, avec une conception optimisée pour SWaP offrant une qualité d'image exceptionnelle dans les applications limitées en espace.
Principales caractéristiques
- Lisse, stable et très rentable :Aucun calibrage de l'obturateur n'est requis pendant le fonctionnement, éliminant ainsi le bégaiement de l'image courant dans les systèmes traditionnels basés sur l'obturateur. Utilise un détecteur d'emballage en céramique ApexCore très rentable avec NETD≤20mK.
- Compact et léger, flexible pour l'intégration :Dimensions aussi petites que 25,4 × 25,4 × 22,7 mm, poids du noyau nu ≤ 26 ± 1,5 g. La conception structurelle peu encombrante permet une disposition et une intégration flexibles du système.
- Des fonctionnalités riches pour une intégration transparente :Prend en charge les algorithmes de super-résolution, l'image dans l'image, l'OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité avec divers écrans Micro OLED. Compatible avec plusieurs lentilles optiques et composants d’extension pour faciliter le développement secondaire et la personnalisation du système.
Spécifications du produit
| Modèle | iSE612 | |
| Indicateurs de détecteurs IR | ||
| Matériel sensible | VOX | |
| Résolution | 640×512 | |
| Taille des pixels | 12μm | |
| Réponse spectrale | 8 μm ~ 14 μm | |
| NETD typique | ≤20mK | |
| Traitement d'images | ||
| Fréquence d'images numérique | 50Hz | |
| Heure de démarrage | 6s | |
| Vidéo numérique | YUV420/YUV422/RVB888/RAW | |
| Algorithme d’images | NUC/RDC/DNS/DDE/SFFC | |
| Sans obturateur | Soutenu | |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). | |
| Orientation de l'image | Horizontal/Vertical/Diagonal | |
| Zoom numérique | 1x/2x/4x/8x | |
| Électrique | ||
| Interface externe standard | 50 broches :BP040SB-50-0114-B-R0 | |
| Interface de communication | TTL-232/USB2.0 | |
| Interface vidéo numérique | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Composants d'extension | USB 2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interface électrique | ||
| Tension d'alimentation | 2,7 V ~ 5,3 V | |
| Consommation électrique typique | 0,8 W à 50 Hz à 23 ± 3 ℃ | |
| Mécanique/Lentille | ||
| Taille du noyau nu (mm) | 25,4 × 25,4 × 22,7 mm | φ36 × 24,3 mm |
| Poids du noyau nu (g) | 26 ± 1,5 | 28 ± 1,5 |
| Lentille optique | Athermique à mise au point fixe : 4,8 mm/9,1 mm/13 mm/19 mm | Athermique à mise au point fixe : 25 mm/35 mm/50 mm/70 mm/100 mm Mise au point manuelle : 25 mm/35 mm/50 mm Objectif motorisé : 75 mm/100 mm/150 mm Zoom continu : 15~75 mm/20~100 mm/28~90 mm/30~150 mm/30~180 mm/25~225 mm |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois | 1500g@0.4ms |
| Vibration | 5,35 g, vibration aléatoire, 3 axes | |
| Composants de volet | Facultatif | |
| Adaptabilité environnementale | ||
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ | |
| Température de stockage | -45 ℃ ~ + 85 ℃ | |
| Humidité | 5 % ~ 95 %, sans condensation | |
| Attestation | ROHS2.0/REACH | |
Applications industrielles
Vision industrielle Lutte contre les incendies et sauvetage Surveillance de sécurité Observation extérieure Vision industrielle Electronique grand public
Nos avantages
- Documentation complète :Manuels de produits, guides de configuration et références de sélection pour une mise en œuvre immédiate.
- Aide au développement et aux tests :Exemples de services intégrés de tests, d’évaluation des performances et de vérification des paramètres.
- Boîte à outils de développement avancée :SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Assistance technique à distance :Assistance 24h/24 et 7j/7 avec une réponse rapide et une résolution rapide des problèmes critiques.
- Garantie:Pièces d'origine et respect strict des processus pour restaurer des performances optimales.
Foire aux questions
Qu'est-ce que la résolution du détecteur infrarouge ?
La résolution du détecteur infrarouge fait référence au nombre de pixels dans l’imagerie thermique. Une résolution plus élevée signifie plus de points d’observation et de mesure de la température, permettant la détection de cibles plus petites à de plus longues distances. Les résolutions courantes d’imagerie thermique infrarouge vont de 256 x 192, 384 x 288, 640 x 512, 800 x 600, 1 024 x 768 et 1 280 x 1 024. Une résolution plus élevée augmente généralement le coût du détecteur.
Qu'est-ce que le champ de vision (FOV) ?
Le champ de vision fait référence au champ de vision bidimensionnel de l'espace objet observé par le système optique de l'imageur thermique infrarouge. En prenant le champ de vision horizontal comme exemple, avec la taille du réseau de détecteurs A × B, la taille de pixel d et la distance focale de l'objectif f, l'angle du champ de vision horizontal θ = 2 × arctan (A × d / 2f). Après avoir sélectionné le réseau de détecteurs et la taille des pixels, le champ de vision change uniquement en fonction de la distance focale du système optique : une distance focale plus longue entraîne un champ de vision plus étroit, tandis qu'une distance focale plus courte offre un champ de vision plus large.
