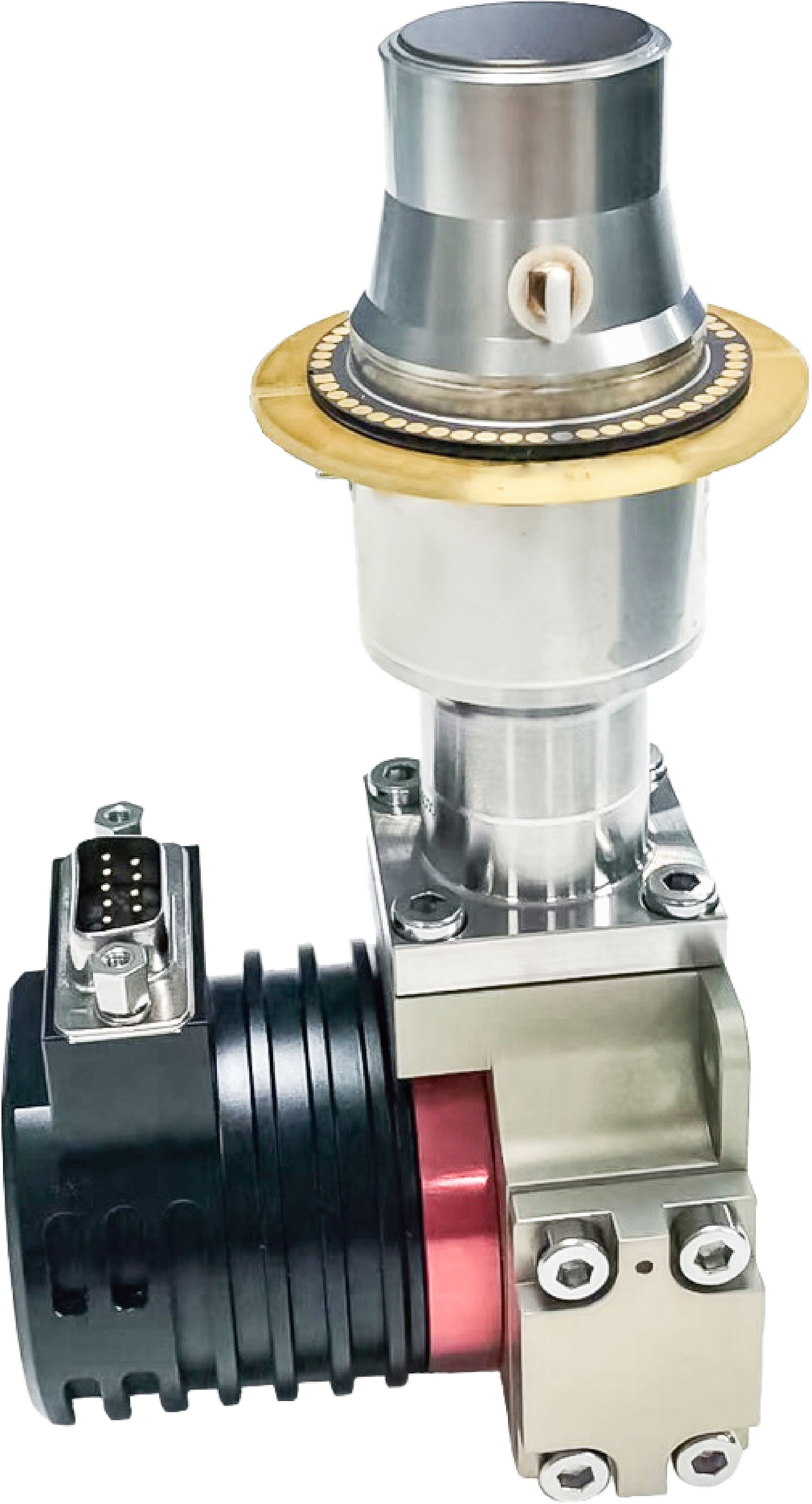

Détection de fuite de gaz COV refroidi MWIR Détecteur d'imagerie thermique 320x256 30μM
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Fonction | Détection de fuite de gaz | Refroidisseur Cryo | RS058/RS058I/LS734 |
|---|---|---|---|
| Résolution du détecteur | 320x256 | Taille des pixels | 30μm |
| NETD | ≤15mK | Gamme spectrale | 3.2±0.1~3.5±0.1μm |
| Surligner | Détecteur d'imagerie thermique MWIR 320x256,détecteur d'imagerie thermique MWIR 30uM,détecteur d'imagerie optique de gaz MWIR |
||
Description de produit

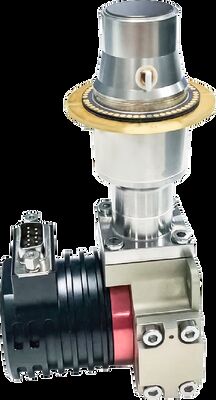

Détection de fuite de gaz COV refroidi MWIR Détecteur d'imagerie thermique 320x256 30μM
Description du produit
Le détecteur infrarouge refroidi C330M-G est spécialement développé pour la détection des fuites de gaz COV avec la fonction de convertir le rayonnement infrarouge de la cible avec une longueur d'onde de 3,2 ~ 3,5 μm en signal électrique.Son interface mécanique externe, son interface optique et son interface électronique sont couramment utilisées et peuvent être étendues.Le C330M-G peut être largement utilisé dans la surveillance de l'environnement atmosphérique et la détection des fuites de gaz, les rejets de polluants, la détection de gaz chimiques dans les usines pétrochimiques et les raffineries.
Caractéristiques principales
Imagerie optique des gaz
• Détection sans contact longue portée
• Gamme de détection de fuites de gaz hautement efficace, sécurisée et étendue
Haute sensibilité
• Détecteur infrarouge refroidi à haute sensibilité, assez efficace dans l'application d'une faible concentration de gaz et d'un débit de gaz lent
• La détection efficace des fuites comprend les alcanes, les alcènes, les alcools, les benzènes, les cétones et d'autres gaz
Conçu pour les besoins des utilisateurs
• Prise en charge de l'alimentation 12 V pour la certification antidéflagrante
• Divers refroidisseurs cryogéniques disponibles pour un poids léger, une faible consommation d'énergie, une longue durée de vie et une grande fiabilité
• Plage spectrale personnalisable : 3 μm ~ 5 μm MWIR (pour plus de types de détection de gaz : CO, CO2, etc.)
Spécifications du produit
| Modèle | C330M-G | ||
| Matériel sensible | HgCdTe/MCT | ||
| Résolution | 320×256 | ||
| Taille des pixels | 30μm | ||
| Gamme spectrale | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (plage personnalisable : 3 μm ~ 5 μm) | ||
| Mode travail | Instantané;Mode d'intégration ITR ;mode Windows ;Anti-épanouissement | ||
| Capacité de charge | 36Me-/12Me- | ||
| Plage dynamique | ≥80dB | ||
| Nombre de sortie | 1 ou 4 ;Jusqu'à 6,6 MHz/par sortie | ||
| NETD typique | 10mK (F1.5) | ||
| Taux de pixels effectif | ≥99,5 % | ||
| Non-uniformité de la réponse | ≤8% | ||
| Cryorefroidisseur | RS058 | RS058I | LS734 |
| Type de refroidisseur | Refroidisseur Stirling rotatif intégré | Refroidisseur Stirling rotatif intégré | Refroidisseur Stirling Rotatif Linéaire |
| Consommation électrique stable | ≤7W | ≤7W | ≤10W |
| Max.Consommation d'énergie | ≤15W | ≤15W | ≤45W |
| Source de courant | 24V CC | 12V CC | 24V CC |
| Temps de refroidissement | ≤6min30s | ≤7min | ≤5 minutes |
| Taille (mm) | 142x58.5x71 | 142 × 58,5 × 71 | Compresseur Φ46×122 Dewar Φ40×114 |
| Lester | ≤600g | ≤600g | ≤1.2kg |
| Température de fonctionnement | -45°C ~ +71°C | ||
Applications industrielles
Le détecteur d'imagerie thermique MWIR refroidi pour la détection de fuites de gaz C330M-G est utilisé pour les clients qui ont une forte capacité de développement.En intégrant ce capteur thermique refroidi, les COV invisibles (composés organiques volatils) peuvent être détectés et visualisés afin d'éviter d'autres dommages.Ces gaz comprennent tels que : méthane, éthane, propane, butane, pentane, hexane, heptane, octane, éthylène, propylène, isoprène, méthanol, éthanol, butanone, benzène, toluène, xylène, éthylbenzène, etc.
Des expositions
FAQ
1. Avantages de l'imagerie optique des gaz
Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance
2. Principe de fonctionnement de l'imagerie optique des gaz
L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.
Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.
Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
