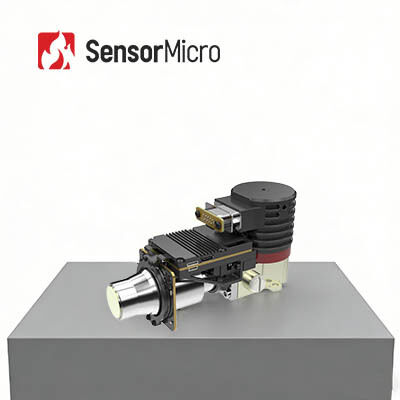

Module thermique MWIR d'imagerie optique des gaz refroidis 320x256

  • Cooled Optical Gas Imaging MWIR Thermal Module 320x256
  • Cooled Optical Gas Imaging MWIR Thermal Module 320x256
  • Cooled Optical Gas Imaging MWIR Thermal Module 320x256
  • Cooled Optical Gas Imaging MWIR Thermal Module 320x256
  • Cooled Optical Gas Imaging MWIR Thermal Module 320x256
Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS330G
Quantité de commande min 1 pièce
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Fonction Détection de fuite de gaz Refroidisseur Cryo RS058/RS058I
Résolution du détecteur 320x256 Taille des pixels 30μm
NETD 10mK (F1.5) Gamme spectrale 3.2±0.1~3.5±0.1μm
Surligner

Module thermique MWIR 320x256

,

Module thermique MWIR refroidi

,

Module MWIR d'imagerie gazeuse
Laisser un message
Description de produit

320x256 30μM MWIR a refroidi le module thermique d'imagerie optique des gaz pour visualiser les fuites de gaz



Description du produit



Le module AD refroidi EYAS330G est développé sur la base du détecteur infrarouge refroidi C330M-G et équipé d'un circuit de traitement du signal haute performance.Il s'agit d'un accélérateur pour les clients qui ont des difficultés à démarrer l'intégration rapide d'un système d'imagerie optique des gaz.En utilisant la technologie infrarouge, les fuites invisibles de composés organiques volatils (COV) peuvent être détectées rapidement et efficacement pour assurer la sécurité dans la production, le transport et le traitement des entreprises pétrochimiques.



Caractéristiques principales



Raccourcir le cycle de développement
• Adoptez des circuits de traitement de signal hautes performances pour réaliser la conversion du signal analogique en signal numérique
• Prise en charge de l'alimentation 12 V pour la certification antidéflagrante

Intégration facile et rapide
• Sortie de l'interface Cameralink Données RAW 16 bits, contrôle du port série
• Structure intégrée qui a une dimension cohérente avec le détecteur



Spécifications du produit



Modèle EYAS330G EYAS330G2
Performance
Résolution 320×256
Taille des pixels 30μm
Cryorefroidisseur RS058 RS058I
Gamme spectrale 3.2μm±0.1μm~3.5μm±0.1μm
Temps de refroidissement (25℃) ≤6min30s ≤7min
NETD typique 10mK (F1.5)
Mode travail
Fréquence d'images 1 ~ 200 Hz (réglable)
Mode travail Instantané;Mode d'intégration ITR ;mode Windows ;Anti-épanouissement
Spécifications électriques
Interface externe standard QSH 60 broches
Vidéo numérique Sortie Cameralink : données brutes 16 bits
Synchronisation externe CC1 : synchronisation externe de la trame INT
CC2 : Synchronisation externe MC
Communication Port série Cameralink : TFG+/-, TC+/-, 9600bps
Source de courant Panneau d'imagerie du canal 1 : 5 V
Refroidisseur cryogénique canal 1 : 24 V		 Panneau d'imagerie du canal 1 : 5 V
Refroidisseur cryogénique canal 1 : 12 V
Consommation électrique stable 7W
Taille (mm) 142 × 58,5 × 71
Lester ≤680g
Température de fonctionnement -40°C~+60°C



Applications industrielles



Le module AD refroidi EYAS330G est utilisé pour visualiser les COV invisibles (composés organiques volatils) et détecter les fuites de gaz tels que : méthane, éthane, propane, butane, pentane, hexane, heptane, octane, éthylène, propylène, isoprène, méthanol, éthanol, Butanone, benzène, toluène, xylène, éthylbenzène, etc.



Des expositions



Module thermique MWIR d'imagerie optique des gaz refroidis 320x256 0



FAQ



1. Avantages de l'imagerie optique des gaz

Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance



2. Principe de fonctionnement de l'imagerie optique des gaz

L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.

Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.

Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
