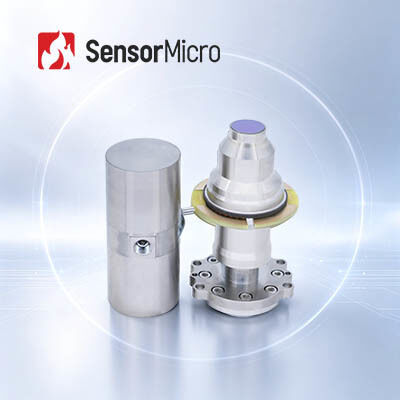

Détecteur infrarouge refroidi à ondes moyennes de type II Superréseau Résolution 1024x768 pour la détection à longue portée

  • Type II Superlattice Mid Wave Cooled Infrared Detector 1024x768 Resolution for Long Range Detection
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C1010H
Quantité de commande min 1 pièce
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1024x768 / 10μm NETD 20 mK(F2 ); 25 mK(F4)
Gamme spectrale 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm Max. Fréquence d'images 100Hz
Refroidisseur cryogénique LS711H Poids ≤235g
Mettre en évidence

Détecteurs infrarouges refroidis par super réseau

,

Détecteurs infrarouges refroidis 320x256

,

Détecteurs infrarouges 320x256
Laisser un message
Description de produit
Description du produit

Le C1010H est un détecteur infrarouge HOT refroidi, construit sur un cryorefroidisseur linéaire avancé. Il est doté d'un FPA de résolution 1024×768 avec un pas de pixel de 10 µm. Tout en garantissant d'excellentes performances, sa température de fonctionnement du plan focal est portée à 150 K, offrant des performances SWaP (petite taille, poids léger, faible consommation d'énergie) exceptionnelles. Il répond pleinement aux demandes du marché pour un fonctionnement de longue durée, une intégration système compacte et une imagerie thermique haute définition. Un FPA plus grand et des pixels plus petits permettent un large champ de vision, une haute résolution spatiale et une détection à longue portée. Le temps de refroidissement est aussi bas que 3 minutes, la consommation d'énergie stable est de 3 W, et le MTTF est jusqu'à 25 000 heures.

Caractéristiques principales
FPA plus grand, taille de pixel plus petite
  • Résolution mégapixel 1024×768 pour un large champ de vision
  • Petite taille de pixel de 10 µm pour une haute résolution spatiale et une détection à longue portée
Refroidissement rapide, faible consommation d'énergie
  • Temps de refroidissement aussi bas que 3 minutes
  • Consommation d'énergie stable jusqu'à 3 W
Haute fiabilité, fonctionnement durable
  • Temps moyen avant défaillance (MTTF) jusqu'à 25 000 heures
Spécifications du produit
Modèle C1010H
Matériau sensible T2SL
Résolution 1024×768
Taille du pixel 10 µm
Réponse spectrale 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
NETD typique 20 mK (F2)
25 mK (F4)
Fréquence d'images max. 100 Hz
Taux de pixels effectifs ≥99,5%
Non-uniformité de réponse ≤8%
Température de fonctionnement -45°C ~ +71°C
Cryorefroidisseur LS711H
Temps de refroidissement (23°C) ≤3 min
Consommation d'énergie max. (71°C) ≤12 W
Consommation d'énergie stable (23°C) ≤3 W
Dimensions (mm) Cryorefroidisseur : φ26×55,8
Dewar : 33×37,5×70
Poids (g) ≤235
Applications industrielles

Le détecteur infrarouge MWIR HOT refroidi C1010H est largement utilisé dans de nombreux domaines tels que le CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, et plus encore.

Nos avantages

Une large gamme de formats de produits comprenant des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.

Richesse de la variété des produits

Plusieurs résolutions de réseau, tailles de pixels, bandes d'ondes et combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.

Performances exceptionnelles

Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et forte fiabilité – conçus pour fonctionner dans un large éventail de défis environnementaux.

Intégration facile

Plusieurs options d'interface rendent l'intégration simple et permettent un développement rapide dans de nombreux domaines d'application.

FAQ
1. Avantages de l'imagerie optique des gaz
  • Gain de temps et efficacité : Prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites et n'a pas besoin d'interrompre la production.
  • Détection à longue portée : Fonctionne à distance des zones dangereuses et complexes, permettant des tests non destructifs sans contact et sans source de rayonnement supplémentaire.
  • Facile à analyser : Imagerie intuitive, stockage instantané et analyse pratique.
  • Inspection multifonction : Une variété de gaz peuvent être détectés, avec une excellente fonction de mesure de température à distance.
2. Principe de fonctionnement de l'imagerie optique des gaz

L'imagerie optique des gaz est une technologie infrarouge qui permet de voir les gaz industriels invisibles.

Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.

Le détecteur infrarouge de détection de fuites de gaz avec un filtre à bande étroite intégré ne reçoit que la bande infrarouge proche du pic d'absorption infrarouge du gaz, et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
