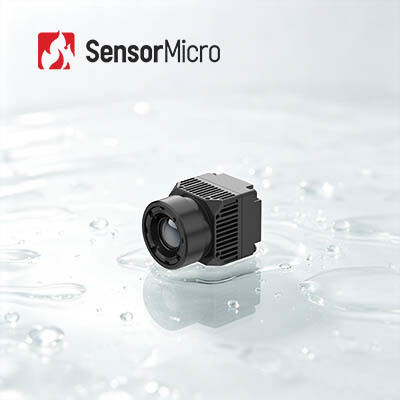

Module thermique non refroidi LWIR avec résolution 640x512 et pas de pixel de 8 μm pour le dépistage d'images thermiques médicales

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Lieu d'origine Chine
Nom de marque SensorMicro
Certification RoHS2.0; Reach
Numéro de modèle iHA608W
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 Consommation d'énergie 0.6W
Gamme spectrale 8~14μm Pas de pixels 8μm
NETD typique ≤30mK Fréquence d'images 25Hz
Mettre en évidence

Module thermique LWIR non refroidi pour applications médicales

,

Module thermique non refroidi 384x288

,

Module caméra thermique 17um
Laisser un message
Description de produit
Module thermique non refroidi par LWIR 640x512 8μm pour le dépistage d'images thermiques médicales
Module thermique non refroidi 640x512 8 μm pour le dépistage d'images thermiques médicales
Description du produit
Vous recherchez un noyau infrarouge non refroidi de haute performance pour la prise de température médicale?spécialement conçus pour la mesure de la température corporelle sans contact avec ±0Des algorithmes de traitement d'images médicales personnalisés rendent des images thermiques fines,une cartographie précise de la distribution de température et la production de données de mesure de température stables;Le noyau thermique est équipé de ports vidéo de type C et de ports de communication USB2.0, ce qui permet une intégration transparente.Les cas d'utilisation courants concernent les équipements de diagnostic médical, les stations de dépistage sanitaire dans les lieux publics et l'inspection de la température corporelle du bétail.
Principales caractéristiques
  • Mesure de température de haute précision et imagerie thermique vive
    • spécialement conçus pour la détection de la température humaine sans contact, précision jusqu'à ± 0,5 °C
    • Lentilles optiques de qualité médicale couplées à des algorithmes médicaux spécialisés pour des images thermiques nettes
  • Noyau thermique intégré de petite taille et léger
    • Le capteur infrarouge 8 μm ApexCore permet une conception mécanique miniaturisée
    • Dimension 21×21×31,5 mm, poids 25±2g, facile à mettre à l'intérieur de mini-appareils médicaux
  • Intégration conviviale et SDK multiplateforme
    • Interfaces de type C et USB 2.0 prêtes à l'emploi pour accélérer le déploiement du système
    • Prise en charge complète du SDK: Windows, Android, Linux, réduisant la difficulté de développement technique
Spécifications du produit
Modèle Le nombre d'unités
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 8 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Taux de cadrage numérique 25 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Produits de synthèse à base d'acides gras
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image Couleur médicale/pseudo
Logiciel pour PC
Logiciels informatiques Module de commande et affichage vidéo
Mesure de la température
Température de fonctionnement 10°C à + 50°C
Plage de mesure de la température 32°C à + 42°C
Précision de mesure de la température ≤ ± 0,5°C (après 2 minutes d'échauffement, 23 ± 3°C ambiants, cible 32-42°C)
Distance de mesure 0.5m-5m; prend en charge la mesure de la température à plusieurs distances via SDK
Le SDK Prise en charge du SDK Windows/Android/Linux, réalisation de l'analyse du flux vidéo, contrôle du module, mesure complète de la température du tableau, imagerie de la température, réglage de la fenêtre de température, intégration multiple
Électricité
Interface externe standard Le numéro d'immatriculation est le numéro d'immatriculation de l'appareil
Interface de communication USB
Interface vidéo numérique Une clé USB2.0
Voltage d'alimentation 5V ± 0.5
Consommation d'énergie typique 0.6W
Lentilles optiques
Longueur de mise au point 4 mm
Type de lentille Athermique à focalisation fixe
Je ne sais pas. 1
Le nombre d'heures d'attente 69.2° × 55,4°
Les appareils électroménagers
Taille ((y compris l'objectif) 21 mm × 21 mm × 31,5 mm (y compris l'objectif de 4 mm)
Poids (y compris la lentille) 25g±2 (y compris l'objectif de 4 mm)
Adaptabilité à l'environnement
Température de fonctionnement -10°C à +50°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets L'onde de demi-sinus, 40 g/11 ms, direction de l'impact, 3 axes, 6 directions
DSE Décharge de contact de 6 kV; décharge d'air de 8 kV
Certification
Certification environnementale Réglementation relative à la protection des consommateurs
Applications industrielles
Le module thermique iHA608W devrait être largement utilisé dans les domaines du dépistage des maladies, de la physiothérapie de la médecine traditionnelle chinoise, du contrôle de la santé, de la réadaptation, etc.Aujourd'hui et dans le futur.
Nos avantages
  • Portfolio de produits diversifié
  • Une expertise technique approfondie
  • Une validation rigoureuse de la fiabilité assure l'assurance qualité
  • Concentré sur l'innovation et la mise en œuvre pratique de la détection infrarouge
  • Services de soutien technique professionnel et de développement conjoint
Questions fréquemment posées
1Quelle est la différence entre les détecteurs IR non refroidis et refroidis?
Il existe actuellement deux types de capteurs thermiques infrarouges sur le marché, refroidis et non refroidis.

Le détecteur IR non refroidi fonctionne à température ambiante. Il est basé sur l'industrie des semi-conducteurs et peut donc généralement être fabriqué en grand volume avec une petite taille et un faible coût.Les détecteurs IR non refroidis sont largement utilisés dans les appareils portables/portatifs/mobiles.

Les détecteurs infrarouges refroidis sont emballés dans une unité qui les maintient à une température extrêmement basse et qui doit être supportée par un refroidisseur cryogénique.plus chers et moins fiables que les capteurs non refroidisCependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent généralement avec des optiques à longue distance focale pour atteindre une mission à longue portée.
2À propos du détecteur infrarouge de l'emballage de niveau de gaufre
L'emballage au niveau des plaquettes, également connu sous le nom d'emballage de taille de plaquette, est devenu une partie importante de la technologie d'emballage avancée dans l'industrie des semi-conducteurs.L'emballage au niveau des plaquettes (WLP) est le processus consistant à compléter l'emballage à vide élevé directement sur l'ensemble de la plaquette MEMSIl effectue la plupart ou la totalité des procédures d'emballage et d'essai directement sur la plaque de détecteur IR avant de découpler.

Il s'agit d'un ensemble de puces de taille améliorée qui répond aux besoins de petite taille, de poids léger, portable, portatif, à bas prix et à haute efficacité de production.
