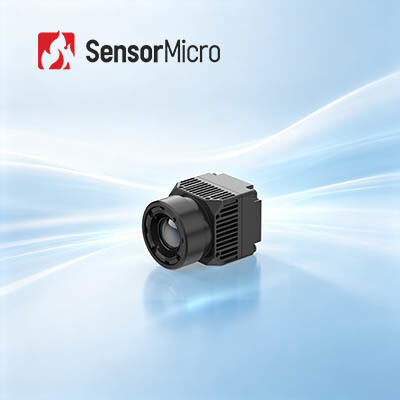

Module de caméra infrarouge non refroidi avec résolution 640x512, pas de pixels de 8 µm et NETD typique de 30 mK pour le diagnostic médical
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | RoHS; Reach |
| Numéro de modèle | iHA608W |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Consommation d'énergie | 0.6W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD typique | ≤30mK | Fréquence d'images | 25Hz |
| Mettre en évidence | Module infrarouge non refroidi de caméra,module infrarouge non refroidi de la caméra 384x288,Noyau thermique typique de caméra de NETD 50mk |
||
Description de produit
Module caméra infrarouge non refroidi 640x512 / 8 µm NETD typique 30 mK pour diagnostic médical
Présentation du produit
Le modèle iHA608W intègre un détecteur infrarouge non refroidi ApexCore 640 × 512 avec un pas de pixel de 8 µm, optimisé pour la mesure de température biométrique sans contact avec une précision de mesure contrôlée à ±0,5 °C. Un micrologiciel de traitement d'images médicales personnalisé est intégré pour optimiser la granularité de l'imagerie thermique, reconstruire la distribution thermique de la cible en temps réel et garantir l'authenticité et la stabilité des valeurs de température mesurées.
La disposition de mini-pixels de 8 µm réduit considérablement le volume du module et ses dimensions structurelles. Des interfaces doubles, y compris une sortie vidéo de type C et une communication de données USB 2.0, sont réservées pour raccourcir les cycles d'intégration système. Les scénarios applicables couvrent le diagnostic médical clinique, le dépistage de maladies de masse, l'acquisition de température en élevage et les tâches de biomonitoring.
Caractéristiques principales
Mesure précise, imagerie fluide
• Développé pour la détection de température biologique sans contact, avec une précision de mesure élevée de ±0,5 °C
• Associé à une lentille de qualité médicale et à des algorithmes exclusifs de traitement d'images médicales pour une imagerie thermique plus nette
Module ultra-compact pour une intégration facile
• Adopte un détecteur infrarouge ApexCore à petit pixel de 8 µm pour miniaturiser la structure du module
• Mesure seulement 21 × 21 × 31,5 mm avec un poids contrôlé à 25 ± 2 g, s'adaptant parfaitement à divers appareils compacts
Intégration système efficace et complexité de développement réduite
• Interfaces standard Type-C + USB 2.0 pour une intégration plus rapide
• SDK Windows / Android / Linux proposés pour simplifier le travail de développement
Spécifications du produit
| Modèle | iHA608W |
|---|---|
| Indicateurs du détecteur IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille du pixel | 8 µm |
| Réponse spectrale | 8 µm ~ 14 µm |
| NETD typique | ≤30 mK |
| Traitement d'image | |
| Fréquence d'images numérique | 25 Hz |
| Temps de démarrage | ≤6 s |
| Vidéo numérique | RAW/YUV/TMP |
| Algorithme d'image | NUC/3DNR/DNS/DRC/EE |
| Affichage d'image | Couleur médicale / pseudo-couleur |
| Logiciel PC | |
| Logiciel | Contrôle du module et affichage vidéo |
| Mesure de température | |
| Température de fonctionnement | 10 °C ~ +50 °C |
| Plage de mesure | 32 °C ~ +42 °C |
| Précision de mesure | ±0,5 °C après démarrage pendant 2 minutes (Lorsque la plage de température cible est de 32 à 42 °C et que la température ambiante est de 23 ± 3 °C) |
| Distance de mesure | 0,5 m à 5 m, et des mesures de température à différentes distances peuvent être réalisées via le SDK |
| SDK | SDK pour Windows/Android/Linux disponibles Permettant l'analyse du flux vidéo, le contrôle du module, la mesure de température de tableau complète, l'imagerie thermique, la définition de la fenêtre de température et l'intégration de plusieurs appareils |
| Électrique | |
| Interface externe standard | USB (TYPE-C) |
| Interface de communication | USB |
| Interface vidéo numérique | USB 2.0 |
| Tension d'alimentation | 5 V ± 0,5 |
| Consommation électrique typique | 0,6 W |
| Objectif optique | |
| Distance focale | 4 mm |
| Type d'objectif | Focale fixe athermal |
| F# | 1 |
| Champ de vision (H × V) | 69,2° × 55,4° |
| Dimensions physiques | |
| Taille (mm) | 21 mm × 21 mm × 31,5 mm (avec objectif de 4 mm) |
| Poids (g) | 25 g ± 2 (avec objectif de 4 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -10 °C à +50 °C |
| Température de stockage | -45 °C à +85 °C |
| Humidité | 5 % à 95 %, sans condensation |
| Vibration | 5,35 grms, vibration aléatoire, 3 axes |
| Choc | Onde demi-sinusoïdale, 40 g / 11 ms, direction de choc 3 axes, 6 directions |
| ESD | Décharge de contact : 6 KV Décharge d'air : 8 KV |
| Certification | |
| Protection de l'environnement | ROHS2.0 / REACH |
Applications industrielles
Le module thermique iHA608W devrait être largement utilisé dans les domaines du dépistage de maladies, de la physiothérapie en médecine traditionnelle chinoise, des bilans de santé, de la rééducation, etc., actuellement et à l'avenir.
Avantages du portefeuille de produits
Portefeuille de produits diversifié
Une large gamme de formats de produits comprenant des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration.
Richesse de la variété des produits
Plusieurs résolutions de matrice, tailles de pixels, bandes d'ondes et combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performances exceptionnelles
Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et forte fiabilité - conçus pour fonctionner dans un large éventail de défis environnementaux.
Intégration facile
Plusieurs options d'interface rendent l'intégration simple et permettent un développement rapide dans de nombreux domaines d'application.
Questions fréquemment posées
-
Qu'est-ce que le NETD ?
Le NETD fait référence à la "différence de température équivalente au bruit". C'est une mesure de la capacité d'un détecteur d'imagerie thermique à distinguer de très petites différences de rayonnement thermique dans l'image. Le NETD est généralement exprimé en milli-Kelvin (mK). Généralement, plus la valeur NETD est faible, plus la sensibilité thermique est élevée. -
Qu'est-ce que le SWaP3 ?
Le SWaP3 fait référence à la taille, au poids, à la puissance, aux performances et au prix. Il indique la tendance technologique de l'industrie infrarouge. -
Qu'est-ce que le DRI ?
Le DRI fait généralement référence à la distance de détection, de reconnaissance et d'identification d'un système d'imagerie thermique. C'est un paramètre crucial pour juger des performances du système d'imagerie thermique.
