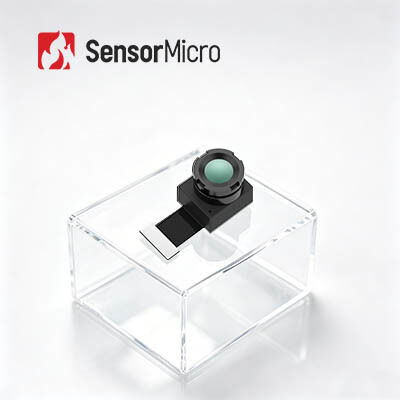

256x192 Résolution 12μm Pixel Pitch Focus Module de caméra thermique LWIR gratuit pour la thermographie
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | TIMO212 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 256x192 | Données de production | 14 bits RAW |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| Mode de mise au point | Concentrez-vous librement | Fréquence d'images | Thermographie : 25 Hz, Imagerie : 50 Hz |
| Mettre en évidence | noyau thermique de module de la caméra 256x192,Noyau thermique de module de caméra de LWIR,noyau thermique non refroidi de la caméra 12uM |
||
Description de produit
Noyau de module de caméra thermique LWIR 256x19 2/12μm non refroidi pour la thermographie
Présentation du produit
Le module d'imagerie IR non refroidi TIMO212, également connu sous le nom de module thermique non refroidi, est compatible radiométrique et dispose d'une fonctionnalité de mesure de température infrarouge sans contact. Il intègre un détecteur infrarouge WLP (Wafer Level Package) exceptionnellement petit de 256 x 192/12 μm qui capture le spectre infrarouge à ondes longues (LWIR) allant de 8 à 14 μm.
Utilisant la technologie WLP, le module de caméra infrarouge TIMO212 atteint une structure ultra-compacte et légère tout en offrant une plus grande sensibilité et une qualité d'image supérieure à un prix abordable, permettant aux clients de sélectionner la configuration la plus adaptée à leurs besoins spécifiques.
En tant que fournisseur leader de détecteurs IR thermiques non refroidis et de modules de capteurs thermiques, SensorMicro fournit à ses clients diverses solutions d'imagerie thermique infrarouge matures et stables. Les modules de caméra thermique développés par SensorMicro sont conçus pour une intégration facile dans les produits terminaux et réduisent considérablement les coûts pour les clients.
Principales caractéristiques
- Module ultra-miniature avec optimisation SWaP-C ultime
- Détecteur emballé au niveau de la tranche + optique au niveau de la tranche + obturateur de valve micro-électromagnétique
- Le plus petit module thermique infrarouge, permettant une fonctionnalité d'imagerie thermique de base avec une rentabilité maximale
- Taille compacte, légèreté et faible consommation d'énergie, idéale pour l'intégration dans des appareils miniatures
- Options optiques flexibles, mesure précise de la température
- Plusieurs options d'objectif disponibles, notamment grand angle et téléobjectif, pour répondre à divers besoins d'applications
- Mesure de température de haute précision avec une précision jusqu'à ±2°C ; prend en charge la surveillance de la température régionale et complète
- Intégration facile, développement rapide
- Prend en charge l'interface d'image DVP, compatible avec diverses plates-formes intégrées
- Conforme aux normes environnementales RoHS 2.0
Spécifications du produit
| Modèle | TIMO212 |
|---|---|
| Résolution | 256×192 |
| Taille des pixels | 12μm |
| Réponse spectrale | 8-14μm |
| Mode de mise au point | Mise au point libre |
| Objectif (HFOV/FL) | 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm |
| Poids (g) | 5,1 ± 0,4 | 4,4 ± 0,4 | 2 ± 0,2 | 4,8 ± 0,4 |
| Taille (mm, sans FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Nombre de codes PIN | 40PIN |
| Données de sortie | 14 bits brut |
| Fréquence d'images | Thermographie : 25 Hz, Imagerie : 50 Hz |
| Plage de mesure de la température | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Précision de la mesure de la température | Plus grand de ±2℃ / ±2% |
| Température de fonctionnement | -20 ℃ ~ + 60 ℃ |
| Humidité | 5%~85% |
| Température de stockage | -45 ℃ ~ + 85 ℃ |
| Attestation | RoHS 2.0 / Portée |
Applications industrielles
Le module d'imagerie thermique TIMO212 est largement utilisé dans de nombreux domaines, notamment la thermographie, le matériel intelligent, le bâtiment intelligent, la maison intelligente, l'AIoT, etc.
Détecteurs IR refroidis et non refroidis
- Haute sensibilité et excellentes performances
- Technologie de pointe dans l'industrie infrarouge
- Différents détecteurs infrarouges disponibles - détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
- Production en volume pour garantir une livraison rapide - trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
1. Qu’est-ce que la pseudo-couleur ?
La pseudo-couleur, également appelée fausse couleur, transforme la distribution thermique des objets en images visuelles grâce au système d'imagerie thermique infrarouge, affichées sur le moniteur en niveau de gris ou pseudo-couleur. Cela permet de visualiser la répartition de la température entre les objets. Pour faciliter l'analyse des images thermiques, celles-ci sont représentées à l'aide de fausses couleurs qui correspondent aux différences de température.
2. Combien d'options de pseudo-couleurs le module d'imagerie thermique SensorMicro peut-il offrir ?
Le module prend en charge plusieurs palettes de pseudo-couleurs, notamment : White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 et Red Hot.
