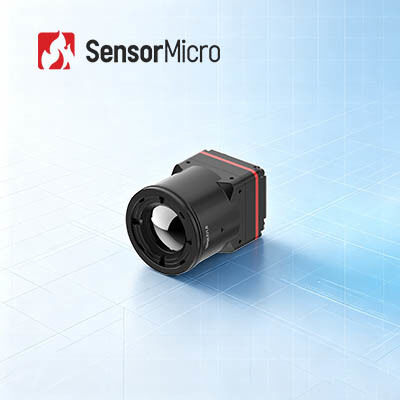

Module thermique LWIR non refroidi avec une résolution de 1280x1024 et un microbolomètre VOx à hauteur de pixel de 8 μm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Consommation d'énergie | 1W | Gamme spectrale | 8~14μm |
|---|---|---|---|
| Pas de pixels | 8μm | NETD typique | ≤30mK |
| Résolution | 1280x1024 | Fréquence d'images | 25/30 Hz |
| Mettre en évidence | Module thermique non refroidi des bourdons LWIR,Module thermique de Vox Microbolometer LWIR,Noyau thermique 12uM de caméra de LWIR |
||
Description de produit
Module thermique LWIR non refroidi avec microbolomètre VOx 1280x1024/8μm
Présentation du produit
Conçu pour réduire le cycle de R&D et les difficultés d'intégration, l'iTL1208 est un cœur de caméra infrarouge mégapixel plug-and-play optimisé pour un développement embarqué rapide. Ce module ultra-miniature (22,6 × 22,6 × 34,5 mm, 35,7 g avec objectif de 12 mm) adopte un détecteur infrarouge haute résolution de 8 μm 1280 × 1024 et maintient un faible NETD de 30 mK pour une sortie stable de haute qualité.
Nous simplifions l'ensemble du flux de travail d'intégration : plusieurs options de lentilles optiques interchangeables sont disponibles pour répondre aux différentes demandes d'angle de vision sur le terrain ; L'interface MIPI CSI grand public garantit une transmission vidéo à grande vitesse ; les données thermiques originales RAW et la sortie de données codées YUV prennent en charge le développement d'algorithmes secondaires. Les utilisateurs peuvent configurer facilement tous les paramètres de la caméra via le port série standard ou le contrôle du bus I2C. Le noyau thermique le plus rentable pour les équipes d’ingénieurs développant des produits finaux d’imagerie thermique portables et mobiles.
Principales caractéristiques
Conception extrêmement légère
- Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 34,5 g (y compris un objectif de 12 mm)
- Parmi les niveaux d'intégration les plus élevés de sa catégorie
Haute sensibilité, détection précise
- Taille de pixel ultra-petite de 8 μm avec une résolution de 1 280 × 1 024, offrant des détails fins et des images claires
- NETD typique ≤ 30 mK, permettant une détection fiable de différences subtiles de température
Développement simplifié, intégration rapide
- Plusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application
- Prend en charge l'interface de sortie d'image MIPI CSI
- Sortie de données d'image RAW et YUV, avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL1208 |
|---|---|
| Indicateurs de détecteurs IR | Matériau sensible : VOx |
| Résolution : 1280 × 1024 | |
| Taille des pixels : 8 μm | |
| Réponse spectrale : 8 μm ~ 14 μm | |
| NETD typique : ≤30 mK | |
| Traitement d'images | Fréquence d'image numérique : 25/30 Hz |
| Temps de démarrage : ≤6 s | |
| Vidéo numérique : RAW/YUV | |
| Algorithme d'image : NUC/3DNR/DNS/DRC/EE | |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). |
| Logiciel PC | Logiciel PC : contrôle de module et affichage vidéo |
| Électrique | Interface externe standard : 34Pin_Connector Interface : BP04SD-34-0065-R0 |
| Interface de communication : TTL-232/I2C | |
| Interface vidéo numérique : MIPI-CSI | |
| Tension d'alimentation : 4,5-5,5 V | |
| Consommation électrique typique | 1W |
| Mécanique - Taille (y compris l'objectif) | Avec objectif 5 mm : 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de l'objectif Φ37 mm) |
| Avec objectif 10 mm : 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de l'objectif Φ33 mm) | |
| Avec objectif 12 mm : 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm) | |
| Avec objectif 17 mm : 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de l'objectif Φ27 mm) | |
| Avec objectif 25 mm : 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de l'objectif Φ33 mm) | |
| Avec objectif 35 mm : 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) | |
| Mécanique - Poids (y compris l'objectif) | 85,5 ± 4,5 g (avec objectif 5 mm) |
| 70,5 ± 3,6 g (avec objectif 10 mm) | |
| 35,7 ± 2 g (avec objectif 12 mm) | |
| 40,7 ± 2,1 g (avec objectif 17 mm) | |
| 71,0 ± 3,6 g (avec objectif 25 mm) | |
| 110 ± 5,5 g (avec objectif 35 mm) | |
| Adaptabilité environnementale | Température de fonctionnement : -40 ℃ ~ + 70 ℃ |
| Température de stockage : -45 ℃ ~ + 85 ℃ | |
| Humidité : 5 % ~ 95 %, sans condensation | |
| Vibration : 5,35 grms, vibration aléatoire, 3 axes | |
| Impact : demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois. | |
| Attestation | ROHS2.0/REACH |
| Lentille optique | Athermique à mise au point fixe : 5/10/12/17/25/35 mm |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Service standardisé
- Documentation complète :Manuels de produits, guides de configuration et références de sélection. Commencez sans deviner.
- Assistance au développement et aux tests :Exemples de tests intégrés, d'évaluation des performances et de vérification des paramètres simplifiés.
- Boîte à outils de développement avancée :SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Assistance technique à distance :Assistance 24h/24 et 7j/7 : réponse rapide et résolution rapide des problèmes critiques.
- Garantie:Pièces d'origine et respect strict des processus pour restaurer des performances optimales.
Foire aux questions
Dans quelles industries les détecteurs infrarouges/noyaux de caméra thermique peuvent-ils être utilisés ?
Les détecteurs infrarouges/noyaux de caméra thermique SensorMicro sont largement utilisés dans de nombreuses industries telles que :
- Thermographie : maintenance électrique, vision industrielle, CVC des bâtiments, pétrochimie métallurgique, maintenance prédictive, prévention des épidémies
- Sécurité et surveillance : ville sûre, surveillance des infrastructures, sécurité des frontières, croisière maritime, sécurité minière
- Lutte contre les incendies et sauvetage : prévention des incendies de forêt, prévention des incendies, recherche et sauvetage
- Vision personnelle : loisirs de plein air, observation des animaux, patrouille de contrôle
- ADAS : conduite autonome, système avancé d'assistance à la conduite, véhicules spéciaux
- AIoT : maison intelligente, matériel intelligent, soins intelligents, robots
- Autres : système de vision de vol amélioré, détection de gaz, agriculture et pâturages, recherche scientifique
