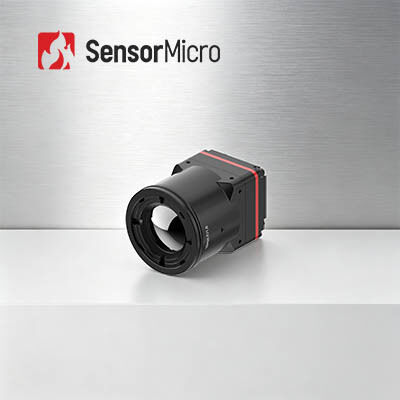

Module de caméra infrarouge LWIR à résolution ultra claire 1280x1024 avec une hauteur de pixel de 8 μm et une NETD ≤ 30 mK
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Pas de pixels | 8μm | Résolution | 1280x1024 |
|---|---|---|---|
| Consommation d'énergie | 1W | Gamme spectrale | 8~14μm |
| NETD typique | ≤30mK | Fréquence d'images | 25/30 Hz |
| Mettre en évidence | Module infrarouge 640x512 de caméra de LWIR,Module infrarouge pointu de caméra de formation d'images thermiques,noyau thermique de caméra des bourdons 12uM |
||
Description de produit
Module de caméra infrarouge LWIR à imagerie thermique ultra-clare 1280x1024/8μm
Vue d'ensemble du produit
Le noyau de la caméra infrarouge iTL1208 de mégapixels redéfinit l'optimisation SWaP pour le matériel de vision thermique moderne.Dimensions minuscules de 5 mm, qui se classe au premier rang en termes d'intégration parmi les modules infrarouges à mégapixels.Résolution 1280×1024 mégapixels complets et ≤30mK NETD ultra-faible pour détecter de minuscules différences de température invisibles pour les appareils thermiques ordinairesDéploiement sans effort: compatibilité avec divers objectifs, sortie MIPI universelle, double mode de données RAW/YUV et protocoles de contrôle à double canal.Améliorez vos appareils thermiques avec l'iTL1208 pour des performances supérieures en surveillance, des essais industriels et des scénarios d'intervention d'urgence.
Principales caractéristiques
- Une conception extrêmement légère
- Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 34,5 g (y compris une lentille de 12 mm)
- Parmi les plus hauts niveaux d'intégration de sa catégorie
- Haute sensibilité, détection précise
- Taille de pixel ultra-petit de 8 μm avec une résolution de 1280 × 1024, offrant des détails fins et des images claires
- NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
- Développement simplifié, intégration rapide
- Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
- Prend en charge l'interface de sortie d'image MIPI CSI
- sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'enregistrement |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 1280 × 1024 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel pour PC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le TTL-232/I2C |
| Interface vidéo numérique | MIPI-CSI |
| Voltage d'alimentation | 40,5-5,5 V |
| Consommation d'énergie typique | 1W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de lentille Φ37 mm) Avec lentille de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de lentille Φ33 mm) Avec lentille de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de lentilleΦ26,6 mm) Avec lentille de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de lentille Φ27 mm) Avec lentille de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de lentille Φ33 mm) Avec l'objectif 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) |
| Poids (y compris la lentille) | 85.5±4.5g (avec lentille de 5 mm) 70.5±3.6g (avec lentille de 10 mm) 35.7±2g (avec lentille de 12 mm) 40.7±2,1 g (avec lentille de 17 mm) 71.0±3,6 g (avec lentille de 25 mm) 110±5,5 g (avec lentille de 35 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être utilisé dans les domaines de la lutte contre les incendies dans les forêts, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Service normalisé
- Documentation complète:Des manuels de produits, des guides d'installation et des références de sélection.
- Assistance au développement et aux essais:Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilité.
- Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Assistance technique à distance:Assistance 24 heures sur 24, 7 jours sur 7, réponse rapide et résolution rapide des problèmes critiques.
- La garantie:Des pièces d'origine et une adhésion stricte au processus pour restaurer une performance optimale.
Questions fréquemment posées
1Comment choisir la bonne résolution du détecteur infrarouge?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur à prendre en considération.vous pouvez choisir le détecteur infrarouge à basse résolutionSi vous avez besoin d'une image très claire à des fins spéciales, comme la surveillance à distance, vous pouvez choisir un détecteur infrarouge haute résolution de 1280x1024.
2Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
- Le blanc gris est plus adapté à la cible avec une petite différence de température
- Le rouge et le bleu conviennent mieux à la scène où il faut trouver les points problématiques.
- Le rouge de fer est la palette de couleurs standard de l'industrie électrique.
Remarque: quelle que soit la palette choisie, la température thermique ne changera pas du tout.
3. Comment choisir une lentille thermique infrarouge appropriée?
- L'objectif standard peut atteindre des cibles normales à une distance appropriée
- Pour le téléobjectif, il convient pour les cibles qui sont relativement petites et doivent être vues de loin
- Pour voir plus de détails d'objets à courte distance, l'objectif grand angle est meilleur.
- Les lentilles macro sont pour voir des cibles très minces de près, comme un circuit de puce.
