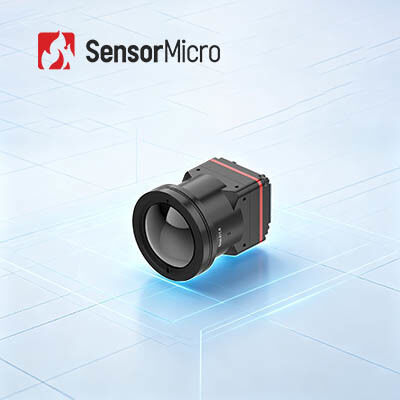

1280x1024 Résolution 8μm Taille de pixel LWIR Corne de caméra thermique avec ≤30mK NETD pour la sécurité à longue portée

  • 1280x1024 Resolution 8μm Pixel Size LWIR Thermal Camera Core with ≤30mK NETD for Long Range Security
  • 1280x1024 Resolution 8μm Pixel Size LWIR Thermal Camera Core with ≤30mK NETD for Long Range Security
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL1208
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024 Consommation d'énergie 1W
Gamme spectrale 8~14μm Pas de pixels 8μm
NETD typique ≤30mK Fréquence d'images 25/30 Hz
Mettre en évidence

Le noyau de la caméra thermique LWIR

,

Noyau de caméra thermique de sécurité à longue portée

,

Module thermique non refroidi de 12 um
Laisser un message
Description de produit
LWIR 1280x1024 8μm noyau de caméra thermique intégré dans la caméra de sécurité à longue portée
Vue d'ensemble du produit

Le noyau de la caméra infrarouge iTL1208 intègre un détecteur thermique infrarouge de 1280x1024 / 8μm.Ce module d'imagerie thermique LWIR non refroidi fonctionne dans une plage spectrale de 8 à 14 μm.

L'iTL1208 est un noyau de caméra infrarouge compact de 8 μm mégapixels conçu pour l'optimisation SWaP de nouvelle génération. Mesurant seulement 22,6 * 22,6 * 34,5 mm et pesant seulement 35,7 g (y compris un objectif de 12 mm),il offre une portabilité exceptionnelle sans compromettre les performances.

Doté d'un détecteur de grand format de mégapixels, l'iTL1208 fournit une imagerie thermique haute définition avec une taille de pixel de 8 μm de pointe, ce qui permet une densité d'intégration plus élevée.Avec NETD réduit à 30mK et amélioré par des algorithmes d'optimisation d'image avancésConçu spécialement pour les appareils portatifs et les plateformes mobiles, il est idéal pour la surveillance de la sécurité, l'inspection industrielle, la lutte contre les incendies,opérations de sauvetage, et d'autres applications nécessitant une imagerie thermique compacte mais haute résolution.

Principales caractéristiques
Une conception extrêmement légère
  • Taille compacte de 22,6*22,6*34,5 mm et poids de 34,5 g (y compris une lentille de 12 mm)
  • Parmi les plus hauts niveaux d'intégration de sa catégorie
Haute sensibilité, détection précise
  • Taille de pixel ultra-petit de 8 μm avec une résolution de 1280 * 1024, offrant des détails fins et des images claires
  • NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
Développement simplifié, intégration rapide
  • Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
  • Prend en charge l'interface de sortie d'image MIPI CSI
  • sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
Modèle Le numéro d'enregistrement
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 1280*1024
Taille des pixels 8 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Taux de cadrage numérique 25/30 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Produits de synthèse
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel pour PC Module de commande et affichage vidéo
Électricité
Interface externe standard Interface du connecteur 34Pin: BP04SD-34-0065-R0
Interface de communication Le TTL-232/I2C
Interface vidéo numérique MIPI-CSI
Voltage d'alimentation 40,5-5,5 V
Consommation d'énergie typique 1W
Les appareils électroménagers
Taille (y compris la lentille) Avec lentille de 5 mm: 22,6 mm*22,6 mm*50 mm (diamètre extérieur de lentille Φ37 mm)
Avec lentille de 10 mm: 22,6 mm*22,6 mm*45,3 mm (diamètre extérieur de lentille Φ33 mm)
Avec lentille de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diamètre extérieur de lentilleΦ26,6 mm)
Avec lentille de 17 mm: 22,6 mm*22,6 mm*35,4 mm (diamètre extérieur de lentille Φ27 mm)
Avec l'objectif de 25 mm: 22,6 mm*22,6 mm*44,2 mm (diamètre extérieur de l'objectif Φ33 mm)
Avec l'objectif 35 mm: 22,6 mm*22,6 mm*50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm)
Poids (y compris la lentille) 85.5±4.5g (avec lentille de 5 mm)
70.5±3.6g (avec lentille de 10 mm)
35.7±2g (avec lentille de 12 mm)
40.7±2,1 g (avec lentille de 17 mm)
71.0±3,6 g (avec lentille de 25 mm)
110±5,5 g (avec lentille de 35 mm)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance de l'état de l'air:
Applications industrielles

Le module d'imagerie thermique iTL612/R peut être largement utilisé dans les domaines de la lutte contre les incendies dans les forêts, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.

Profil de l'entreprise

SensorMicro a été fondée avec une conviction simple mais puissante: l'innovation doit servir les besoins du monde réel.

SensorMicro existe pour permettre aux gens et aux systèmes de voir au-delà de la surface - dans les modèles, les problèmes et les possibilités qui se trouvent en dessous.

En transformant la chaleur invisible en réalité visible, nous aidons les industries à prendre des décisions plus intelligentes, à protéger ce qui compte le plus et à naviguer dans la complexité avec clarté.

En écoutant notre insistance sur le fait d'être auto-fabriqué et le client d'abord est devenu une recette sûre pour l'élan de SensorMicro.Nous avons attaqué sur tous les fronts, de la sécurité, la lutte contre les incendies, l'inspection industrielle, les soins médicaux et la vision artificielle,- aider les partenaires à exploiter pleinement le potentiel de la détection infrarouge intelligente, et de connecter les points de la vie.

Nous sommes plus qu'une entreprise de technologie infrarouge, nous sommes une communauté de personnes engagées dans la construction d'un avenir durable, éthique et centré sur l'homme.Chaque pixel d'innovation que nous créons est une promesse -- une promesse de protéger, pour donner du pouvoir, et pour servir.

Questions fréquemment posées
Quels sont les avantages des détecteurs infrarouges non refroidis?

Le détecteur de plan focal infrarouge non refroidi n'a pas besoin d'un dispositif refroidi, il peut fonctionner à température ambiante et présente les avantages d'un démarrage rapide, d'une faible consommation d'énergie, d'une petite taille, d'un poids léger, d'une longue durée de vie,à faible coût, etc..

Quelles sont les principales considérations sur un détecteur infrarouge / module thermique pour votre application?
  • Résolution du détecteur
  • La taille des pixels
  • Le NETD
  • La qualité de l'image
  • Les options de lentilles
  • La consommation électrique
  • La taille et le poids
  • L'interface mécanique et électrique
  • Le budget
Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
  • Le blanc gris est plus adapté à la cible avec une petite différence de température
  • Le rouge et le bleu conviennent mieux à la scène où il faut trouver les points problématiques.
  • Le rouge de fer est la palette de couleurs standard de l'industrie électrique.
  • Remarque: quelle que soit la palette choisie, la température thermique ne changera pas du tout.
