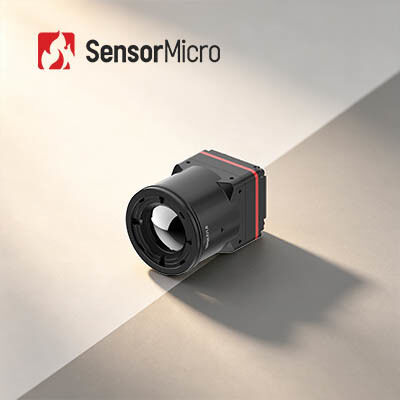

Module d'imagerie thermique HD de résolution 1280x1024 avec taille de pixel de 8 μm et sensibilité thermique de 30 mK pour une détection de précision

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL1208
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement LC, T/T
Détails sur le produit
NETD typique ≤30mK Consommation d'énergie 1W
Gamme spectrale 8~14μm Fréquence d'images 25/30 Hz
Pas de pixels 12μm Résolution 1280x1024
Mettre en évidence

Module 640x512 de formation d'images thermiques de bourdons

,

Module industriel 12uM de formation d'images thermiques

,

Noyau de caméra de Lwir de thermographie
Laisser un message
Description de produit
Module d'imagerie thermique HD 1280x1024/8μm pour la lutte contre les incendies de forêt
Vue d'ensemble du produit
L'iTL1208 est un noyau de caméra infrarouge à haute intégration de 8 μm mégapixels spécialement conçu pour les applications mobiles sensibles au SWaP. Avec des dimensions compactes de 22,6 × 22,6 × 34,5 mm et un poids de seulement 35.7g avec une lentille de 12 mm, il offre une imagerie thermique HD 1280×1024 et une sensibilité thermique élevée de 30mK.Ce module facile à intégrer est idéal pour les appareils portatifs., équipements d'imagerie thermique de sécurité, industriels, d'incendie et de sauvetage.
Principales caractéristiques
Une conception extrêmement légère
  • Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 34,5 g (y compris l'objectif de 12 mm)
  • Parmi les plus hauts niveaux d'intégration de sa catégorie
Haute sensibilité, détection précise
  • 8 μm de taille de pixel ultra-petite avec une résolution de 1280 × 1024, offrant des détails fins et des images claires
  • NETD typique ≤ 30mK, permettant une détection fiable des différences de température subtiles
Développement simplifié, intégration rapide
  • Plusieurs options de lentilles optiques sont disponibles pour répondre à diverses exigences d'application
  • Prend en charge l'interface de sortie d'image MIPI CSI
  • sortie de données d'image RAW et YUV, avec commande par port série/I2C
Spécifications du produit
Modèle Le numéro d'enregistrement
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 1280 × 1024
Taille des pixels 8 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Taux de cadrage numérique 25/30 Hz
Temps de démarrage ≤ 6 s
Vidéo numérique Produits de synthèse
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel pour PC Module de commande et affichage vidéo
Électricité
Interface externe standard Interface du connecteur 34Pin: BP04SD-34-0065-R0
Interface de communication Le TTL-232/I2C
Interface vidéo numérique MIPI-CSI
Voltage d'alimentation 40,5-5,5 V
Consommation d'énergie typique 1W
Les appareils électroménagers
Taille (y compris la lentille) Avec lentille de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de lentille Φ37 mm)
Avec lentille de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de lentille Φ33 mm)
Avec lentille de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de lentille Φ26,6 mm)
Avec lentille de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de lentille Φ27 mm)
Avec lentille de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de lentille Φ33 mm)
Avec l'objectif 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm)
Poids (y compris la lentille) 85.5±4.5g (avec lentille de 5 mm)
70.5±3.6g (avec lentille de 10 mm)
35.7±2g (avec lentille de 12 mm)
40.7±2,1 g (avec lentille de 17 mm)
71.0±3,6 g (avec lentille de 25 mm)
110±5,5 g (avec lentille de 35 mm)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques Pour les appareils de surveillance de l'état de l'air:
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être utilisé dans les domaines de la lutte contre les incendies dans les forêts, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables et plus encore.
Services personnalisés
  • Personnalisation du produit:Adapter les configurations et les algorithmes pour répondre aux exigences spécifiques du secteur
  • Assistance technique et formation sur place:Fournir aux principaux clients une formation pratique sur la mise en place du système et la formation opérationnelle
  • Innovation commune pour les nouveaux produits et marchés:Collaborer avec les clients pour co-développer des solutions d'application infrarouges innovantes
Questions fréquemment posées
Qu'est-ce que la thermographie infrarouge?
La thermographie est une méthode de diagnostic non invasive nouvelle et efficace basée sur la détection de la température de la surface des objets.Le rayonnement infrarouge (IR) émis par un objet est enregistré et visualisé sous la forme d'une carte de distribution de température.
À quoi sert la thermographie infrarouge?
L'imagerie thermique infrarouge peut être utilisée pour effectuer des inspections à domicile, déterminer des défauts structurels, des défauts électriques, des défauts mécaniques, des changements physiologiques chez les personnes et les animaux, et bien plus encore.
Quels sont les avantages de la thermographie infrarouge?
Pour les essais non destructifs:
  • Facile à tester et rapide à réagir sans dommages
  • Économise des coûts, augmente l'efficacité du travail, réduit l'amortissement de la main-d'œuvre et de l'équipement
Pour la thermographie médicale:
  • Très efficace pour trouver des problèmes cachés dans le corps humain.
  • 100% sans radiation et sans douleur
  • Outil idéal pour le dépistage précoce de la santé
