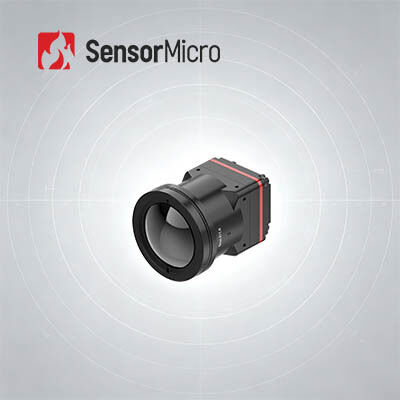

Module d'imagerie thermique non refroidi avec une résolution de 1280x1024 pixels, une hauteur de 8 μm et une plage spectrale de 8 à 14 μm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Pas de pixels | 8μm |
|---|---|---|---|
| Fréquence d'images | 25/30 Hz | Gamme spectrale | 8~14μm |
| Consommation d'énergie | 1W | NETD typique | ≤30mK |
| Mettre en évidence | Module non refroidi radiométrique de formation d'images thermiques,Module non refroidi de formation d'images thermiques de bourdons,Noyau thermique 14um de caméra |
||
Description de produit
Gamme spectrale non refroidie 8~14μm du module 1280x1024/8μm d'imagerie thermique
Conçu pour les systèmes de détection photoélectriques miniatures de nouvelle génération, le cœur de caméra infrarouge mégapixel phare iTL1208 réalise une synergie révolutionnaire de performances SWaP. Doté d'une puce de détection infrarouge grand format de 8 μm de qualité supérieure, ce module superbement encapsulé permet d'obtenir une imagerie thermique haute fidélité de 1 280 × 1 024 dans un boîtier minimaliste de 22,6 × 22,6 × 34,5 mm et une charge utile ultra légère de 35,7 g. Avec un indice NETD ultra-faible de 30 mK et des algorithmes d'optimisation d'image intelligents auto-développés, il restaure les détails thermiques à spectre complet avec une précision exceptionnelle, même dans des environnements complexes à faible contraste. Optimisé pour les terminaux photoélectriques de précision portables et les charges utiles de plates-formes mobiles sans pilote, l'iTL1208 prend en charge une configuration optique personnalisée et une interaction de protocole de bus industriel standard, permettant une sécurité haut de gamme, une inspection industrielle intelligente et des systèmes de réponse d'urgence de sécurité publique avec des capacités de vision infrarouge de base fiables.
Principales caractéristiques
- Conception extrêmement légère- Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 34,5 g (objectif 12 mm compris) ; parmi les niveaux d'intégration les plus élevés de sa catégorie
- Haute sensibilité, détection précise- Taille de pixel ultra-petite de 8 μm avec une résolution de 1 280 × 1 024, offrant des détails fins et des images claires ; NETD typique ≤ 30 mK, permettant une détection fiable de différences subtiles de température
- Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application ; prend en charge l'interface de sortie d'image MIPI CSI ; Sortie de données d'image RAW et YUV, avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL1208 |
|---|---|
| Indicateurs de détecteurs IR |
Matériel sensible :VOX Résolution:1280×1024 Taille des pixels :8μm Réponse spectrale :8 μm ~ 14 μm NETD typique :≤30mK |
| Traitement d'images |
Fréquence d'images numérique :25/30Hz Heure de démarrage :≤6s Vidéo numérique :BRUT/YUV Algorithme d'images :NUC/3DNR/DNS/RDC/EE Affichage des images :10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). |
| Logiciel PC | Contrôle du module et affichage vidéo |
| Électrique |
Interface externe standard :Interface de connecteur 34 broches : BP04SD-34-0065-R0 Interface de communication :TTL-232/I2C Interface vidéo numérique :MIPI-CSI Tension d'alimentation :4,5-5,5V Consommation électrique typique :1W |
| Mécanique |
Taille (y compris l'objectif) : • Avec objectif 5 mm : 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de l'objectif Φ37 mm) • Avec objectif 10 mm : 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de l'objectif Φ33 mm) • Avec objectif 12 mm : 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm) • Avec objectif 17 mm : 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de l'objectif Φ27 mm) • Avec objectif 25 mm : 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de l'objectif Φ33 mm) • Avec objectif 35 mm : 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) Poids (objectif compris) : • 85,5 ± 4,5 g (avec objectif 5 mm) • 70,5 ± 3,6 g (avec objectif 10 mm) • 35,7 ± 2 g (avec objectif 12 mm) • 40,7 ± 2,1 g (avec objectif 17 mm) • 71,0 ± 3,6 g (avec objectif 25 mm) • 110 ± 5,5 g (avec objectif 35 mm) |
| Adaptabilité environnementale |
Température de fonctionnement :-40 ℃ ~ + 70 ℃ Température de stockage :-45 ℃ ~ + 85 ℃ Humidité:5 % ~ 95 %, sans condensation Vibration:5,35 g, vibration aléatoire, 3 axes Impact:Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois Attestation :ROHS2.0/REACH Lentille optique :Athermique à mise au point fixe : 5/10/12/17/25/35 mm |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Avantages du produit
Riche variété de produits- Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d'ondes et d'options d'objectif offrent une plus grande flexibilité pour diverses applications.
Performances exceptionnelles- Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et forte fiabilité, conçue pour fonctionner dans un large éventail de défis environnementaux.
Intégration facile- Plusieurs options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
Dans quelles industries les détecteurs infrarouges à réseau focal sont-ils utilisés ?
Le détecteur de plan focal infrarouge est le composant essentiel du système d'imagerie thermique et constitue la clé pour détecter, identifier et analyser les informations infrarouges des objets. Il a un large éventail d'applications dans les domaines de la circulation, de l'inspection, de la surveillance de la sécurité, de la météorologie, de la médecine et d'autres industries.
Quelles sont les caractéristiques du détecteur de plan focal infrarouge refroidi et non refroidi ?
Les détecteurs de plan focal infrarouge peuvent être divisés en détecteur de plan focal infrarouge refroidi et en détecteur de plan focal infrarouge non refroidi. Le détecteur infrarouge refroidi fonctionne dans un environnement sous vide à basse température avec une sensibilité élevée et peut distinguer des différences de température plus subtiles, tandis que le détecteur de plan focal infrarouge non refroidi n'a pas besoin d'un environnement cryogénique et peut fonctionner à température ambiante.
