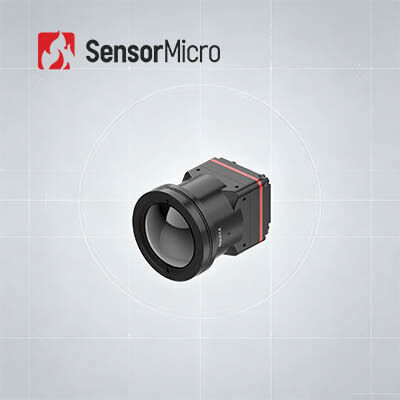

Module de caméra thermique non refroidi avec résolution 1280x1024, pas de pixel de 8 μm et détecteur infrarouge NETD ApexCore 30 mK

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL1208
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024 Gamme spectrale 8~14μm
Consommation d'énergie 1W NETD typique ≤30mK
Fréquence d'images 25/30 Hz Pas de pixels 8μm
Mettre en évidence

Module thermique 12um de caméra de bourdon

,

Module thermique léger de caméra d'UAV

,

Noyau thermique non refroidi de caméra d'UAV
Laisser un message
Description de produit
Module de caméra thermique, détecteur infrarouge non refroidi 1280x1024/8μm ApexCore
Présentation du produit
Découvrez l'iTL1208, votre caméra infrarouge mégapixel ultra-portable conçue pour les systèmes mobiles contraints par SWaP. Avec seulement 22,6 × 22,6 × 34,5 mm et 35,7 g (objectif 12 mm inclus), ce module haute résolution de 8 μm équilibre la miniaturisation ultime et la sensibilité thermique de premier plan avec un NETD jusqu'à 30 mK. Offrant des images thermiques HD nettes de 1 280 x 1 024, il offre une sélection d'objectif flexible, une sortie MIPI CSI standard, une transmission de données RAW/YUV et un contrôle simple du port I2C/série. Parfait pour les appareils portables, les plates-formes mobiles, la surveillance de sécurité, l'inspection industrielle et les missions de sauvetage. Simplifiez le développement de vos produits infrarouges avec notre noyau de caméra thermique prêt à intégrer.
Principales caractéristiques
  • Conception extrêmement légère- Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 34,5 g (objectif 12 mm compris) avec l'un des niveaux d'intégration les plus élevés de sa catégorie
  • Haute sensibilité, détection précise- Taille de pixel ultra-petite de 8 μm avec une résolution de 1 280 × 1 024, offrant des détails fins et des images claires avec un NETD typique ≤ 30 mK pour une détection fiable des différences de température subtiles
  • Développement simplifié, intégration rapide- Plusieurs options de lentilles optiques, interface de sortie d'image MIPI CSI, sortie de données d'image RAW et YUV avec contrôle via port série/I2C
Spécifications du produit
Modèle iTL1208
Matériel sensible VOX
Résolution 1280×1024
Taille des pixels 8μm
Réponse spectrale 8 μm ~ 14 μm
NETD typique ≤30mK
Fréquence d'images numérique 25/30Hz
Heure de démarrage ≤6s
Vidéo numérique BRUT/YUV
Algorithme d’images NUC/3DNR/DNS/RDC/EE
Affichage des images 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud).
Logiciel PC Contrôle du module et affichage vidéo
Interface externe standard Interface de connecteur 34 broches : BP04SD-34-0065-R0
Interface de communication TTL-232/I2C
Interface vidéo numérique MIPI-CSI
Tension d'alimentation 4,5-5,5V
Consommation électrique typique 1W
Température de fonctionnement -40 ℃ ~ + 70 ℃
Température de stockage -45 ℃ ~ + 85 ℃
Humidité 5 % ~ 95 %, sans condensation
Vibration 5,35 g, vibration aléatoire, 3 axes
Impact Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois
Attestation ROHS2.0/REACH
Lentille optique Athermique à mise au point fixe : 5/10/12/17/25/35 mm
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Nos prestations
  • Personnalisation du produit :Ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques du secteur
  • Assistance technique et formation sur site :Fournir aux principaux clients une configuration pratique du système et une formation opérationnelle
  • Innovation conjointe pour de nouveaux produits et marchés :Collaborer avec les clients pour co-développer des solutions d'application infrarouge innovantes
Foire aux questions
Qu’est-ce que l’imagerie thermique infrarouge ?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (-273℃) peuvent émettre des rayons infrarouges. En utilisant le détecteur de caméra infrarouge pour mesurer la différence de température du rayonnement infrarouge entre la cible elle-même et l'arrière-plan, vous pouvez obtenir différentes images infrarouges, également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges ?
Le rayonnement infrarouge émis par la cible entre dans la plage de détection du détecteur thermique, puis le détecteur infrarouge convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis, grâce à l'amplification et au traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur de plan focal infrarouge refroidi fonctionne à basse température fournie par un refroidisseur Dewar de détecteur (ddc). Il a une sensibilité élevée et peut distinguer des différences de température plus subtiles que le détecteur infrarouge non refroidi. Il peut détecter, identifier et reconnaître des objets à très longue distance, soit plus de dix kilomètres. La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport à un détecteur non refroidi.
