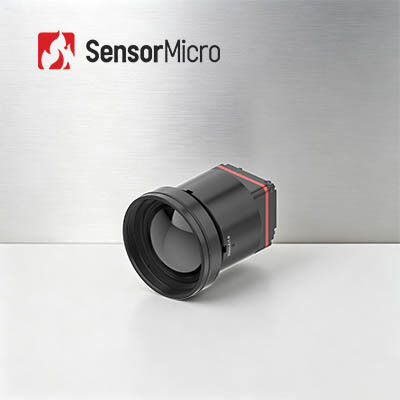

Module de caméra thermique SWaP-C LWIR à résolution 1280x1024 avec hauteur de pixel de 8 μm et NETD ≤30mK pour appareils portables
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Consommation d'énergie | 1W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD typique | ≤30mK | Fréquence d'images | 25/30 Hz |
| Mettre en évidence | Module thermique de caméra du l'échange-c LWIR,Module thermique de caméra des bourdons LWIR,Noyau thermique 12uM de caméra de bourdons |
||
Description de produit
Module de caméra thermique SWaP-C LWIR 1280x1024/8μm pour appareils portables
Vue d'ensemble du produit
Le module d'imagerie thermique iTL1208 est un noyau de caméra infrarouge mégapixels non refroidi de nouvelle génération conçu pour le déploiement de systèmes mobiles à faible SWAP,combinant un matériel miniaturisé avec des capacités de détection thermique de haute précision.
Ce module de caméra infrarouge offre des performances d'imagerie haut de gamme avec une petite hauteur de pixel de 8 μm, une résolution de 1280 × 1024 mégapixels et un NETD typique ≤30mK pour une détection thermique ultra-sensible.
Idéal pour la lutte contre les incendies, le diagnostic industriel, la surveillance extérieure et les appareils thermiques portables.
Principales caractéristiques
- Une conception extrêmement légère- Compact de 22,6 × 22,6 × 34,5 mm et pesant 35,7 g (y compris l'objectif de 12 mm) avec les plus hauts niveaux d'intégration de sa catégorie
- Haute sensibilité, détection précise- une taille de pixel ultra-petite de 8 μm avec une résolution de 1280 × 1024 offrant des détails fins et des images claires, avec un NETD typique ≤ 30mK pour une détection fiable des différences de température subtiles
- Développement simplifié, intégration rapide- Options de lentilles optiques multiples, prend en charge l'interface de sortie d'image MIPI CSI, la sortie de données d'image RAW et YUV avec commande via le port série/I2C
Spécifications du produit
| Modèle | Le numéro d'enregistrement |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 1280 × 1024 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le TTL-232/I2C |
| Interface vidéo numérique | MIPI-CSI |
| Voltage d'alimentation | 40,5-5,5 V |
| Consommation d'énergie typique | 1W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de lentille Φ37 mm) Avec lentille de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de lentille Φ33 mm) Avec lentille de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de lentille Φ26,6 mm) Avec lentille de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de lentille Φ27 mm) Avec lentille de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de lentille Φ33 mm) Avec l'objectif 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) |
| Poids (y compris la lentille) | 85.5±4.5g (avec lentille de 5 mm) 70.5±3.6g (avec lentille de 10 mm) 35.7±2g (avec lentille de 12 mm) 40.7±2.1g (avec lentille de 17 mm) 71.0±3.6g (avec lentille de 25 mm) 110±5,5g (avec l'objectif 35 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être largement utilisé dans la lutte contre les incendies de forêt, la maintenance de l'électricité, l'inspection photovoltaïque, la surveillance de la sécurité, les appareils portables, les appareils portables et plus encore.
Notre équipe
- Une expertise technique approfondie- de nombreuses années d'expérience dans la recherche, le développement et l'application de technologies de capteurs infrarouges, avec de solides capacités dans la conception de puces, la fabrication de plaquettes, l'emballage et les tests,et l'intégration des systèmes
- Concentré sur l'innovation et la mise en œuvre pratique- Engagé à conduire des percées technologiques dans l'imagerie thermique, repoussant constamment les limites en NETD, SWaP et température de fonctionnement
- Portfolio de produits diversifié- gamme complète de composants de détection infrarouge comprenant des solutions à froid et non froid pour diverses industries
- Validation rigoureuse de la fiabilité- Un système de gestion de la qualité solide avec plusieurs procédures de test tout au long de la production pour assurer la stabilité et la fiabilité à long terme
- Appui technique professionnel- L'équipe d'ingénierie travaille en étroite collaboration avec les équipes de R & D et de produits des clients pour accélérer l'intégration du système et améliorer l'efficacité
Questions fréquemment posées
Qu'est-ce qu'un détecteur infrarouge / capteur thermique?
Les ondes infrarouges ne sont pas visibles à l'œil humain.Un détecteur infrarouge / thermal imaging sensor est un dispositif optique-électrique qui réagit au rayonnement infrarouge et à l'énergie thermique et le convertit en signaux électriques., puis sort des images thermiques visibles.
Qu'est-ce que le PNL?
WLP fait référence à l'emballage de niveau de la wafer. Il s'agit du processus consistant à compléter l'emballage à haut vide directement sur l'ensemble de la wafer MEMS, puis à écrire et à couper pour fabriquer un seul capteur infrarouge.Avec un paquet métallique et un paquet céramique., ce sont les 3 principaux formats de détecteurs infrarouges non refroidis.
Quel est l'avantage du WLP?
Les détecteurs IR WLP sont spécialement conçus pour répondre aux exigences de miniaturisation et de faible coût dans l'application de la technologie infrarouge au marché de l'électronique grand public.d'une capacité de fabrication en volume, propose maintenant une variété de solutions de modules infrarouges WLP pour stimuler de nouvelles applications sur les marchés émergents.
